Подготовка растровых картинок для индикатора OLED WEX025664 Печать
Добавил(а) microsin

Индикатор OLED WEX025664 (работающий на основе контроллера SSD1322) позволяет отображать картинки с глубиной яркости 4 бита (16 градаций серого). Для редактирования и подготовки таких картинок можно использовать Photoshop.

[Как получить картинку с градациями серого]

Сначала картинку надо преобразовать в монохромный режим с градациями серого (если она не в этом формате) - это можно сделать через меню Image -> Mode -> Grayscale. Это важный шаг, потому что цветную картинку нельзя сохранить в формат BMP с малым количеством градаций яркости 4 бита.

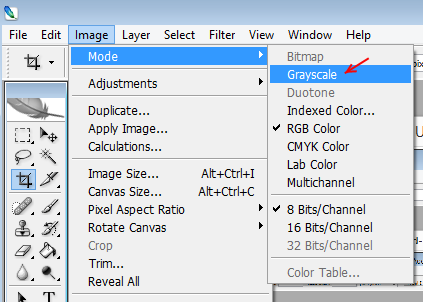

Photoshop make picture Grayscale

Затем нужно сохранить её в формат BMP, с градациями яркости 4 бита на точку, для чего зайдите в меню File, далее выберите Save As... -> из выпадающего списка Format: выберите BMP и нажмите кнопку Сохранить. Появится окошко, которое позволяет выбрать опции сохранения. Выберите режим сохранения в формате 4 Bit, как показано на этом скриншоте:

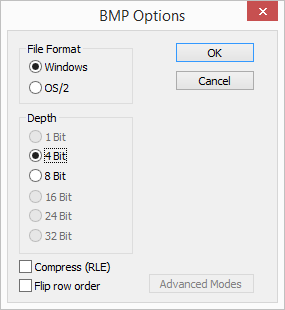

Photoshop save picture grayscale 4bit

Если Ваш индикатор поддерживает уровни яркости больше 4 бит на точку, то можно выбрать формат 8 бит на точку, но тогда картинки будут занимать довольно много места в памяти. Для OLED WEX025664 подойдет формат Greyscale 4 bit, либо монохромный формат (1 бит на точку).

[Как получить монохромную картинку]

В Photoshop выберите в меню File -> New, введите нужные размеры картинки в поля Width и Height, в выпадающем списке выберите Bitmap, 1 bit, нажмите OK.

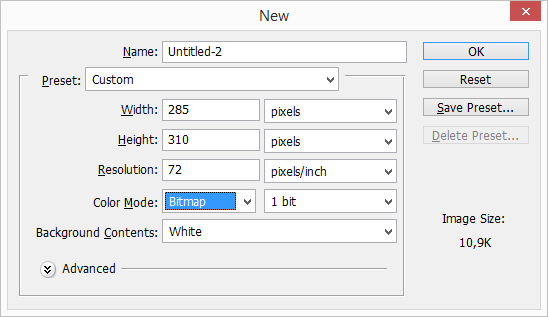

Photoshop make picture Monochrome

Теперь Вы можете нарисовать картинку, либо методом Copy-Paste вставить в нее любое графическое изображение, даже цветное. Вставленная картинка автоматически станет монохромной. Ниже показан пример такой вставки.

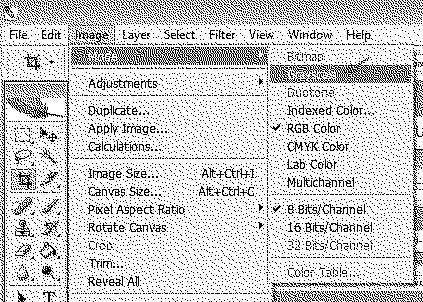

Photoshop picture Monochrome example

Характерные точки, которые видны на картинке, говорит нам о том, что для преобразования полутонов в монохром применялся дизериг (dithering).

[Преобразование BMP-картинки в HEX-дамп]

Чтобы можно было использовать полученную картинку в программе микроконтроллера, её нужно из формата BMP преобразовать в массив двоичных данных, например так:

const char MyPicture [] =
{
   /* 65x64-greyscale-4bit.bmp */
   'B', 'M', 0x78,0x09,0x00,0x00,0x00,0x00,
   0x00,0x00,0x76,0x00,0x00,0x00,0x28,0x00,
   ...
   0x01,0x11,0x10,0x00,0x66,0x66,0x00,0x00
};

Для преобразования можно использовать утилиту bmptoc с опцией -noheader, пример создания дампа файла 65x64-greyscale-4bit.bmp:

bmptoc.exe 65x64-greyscale-4bit.bmp -noheader

В результате в консоль выведется HEX-дамп всего файла вместе с заголовком:

0x42,0x4D,0x78,0x09,0x00,0x00,0x00,0x00,
0x00,0x00,0x76,0x00,0x00,0x00,0x28,0x00,
0x00,0x00,0x41,0x00,0x00,0x00,0x40,0x00,
0x00,0x00,0x01,0x00,0x04,0x00,0x00,0x00,
...
0x00,0x00,0x00,0x00,0x00,0x00,0x10,0x00,
0x01,0x11,0x10,0x00,0x66,0x66,0x00,0x00,

Теперь эти данные можно скопипастить с массив модуля на языке C и использовать в своей программе.

Исходный код утилиты bmptoc и скомпилированный бинарник можно скачать по ссылкам в статье [4]. В этой же статье Вы найдете описание других утилит для преобразования двоичного файла в HEX-дамп и обратно.

[Как отобразить монохромную картинку на экране OLED]

Вывести данные монохромного растра на индикатор можно с помощью функции drawBitmap библиотеки u8glib.

Функция drawBitmap [2] рисует растровую картинку (bitmap) в указанной позиции (x, y) экрана. Указанная позиция соответствует левому верхнему краю картинки. Напомню, что такой отсчет координат является общепринятым для вывода на графические индикаторы, т. е. координата х растет от 0 слева направо (x=0 соответствует крайней левой границе экрана), а координата y растет сверху вниз (y=0 соответствует крайней верхней границе экрана). Части отображаемой растровой картинки могут выходить за пределы границ экрана дисплея.

Растр указан как массив графических данных bitmap. Очищенный бит означает, что точку засвечивать не нужно. Установленный бит в массиве означает, что в этой точке нужно записать точку с текущим индексом цвета. Для монохромных дисплеев индекс 0 цвета обычно очищает (гасит) точку, и индекс цвета 1 установит (зажжет) точку экрана.

Функцию drawBitmap следует использовать точно так же, как и все другие графические функции библиотеки u8glib - внутри цикла Picture Loop [3] (пример см. ниже).

Прототипы функции вывода картинки на языке C++:

void U8GLIB::drawBitmap(u8g_uint_t x,
                        u8g_uint_t y,
                        u8g_uint_t cnt,
                        u8g_uint_t h,
                        const uint8_t *bitmap);
void U8GLIB::drawBitmapP(u8g_uint_t x,
                         u8g_uint_t y,
                         u8g_uint_t cnt,
                         u8g_uint_t h,
                         const u8g_pgm_uint8_t *bitmap);

Прототипы тех же функций на языке C:

void u8g_DrawBitmap(u8g_t *u8g,
                     u8g_uint_t x,
                     u8g_uint_t y,
                     u8g_uint_t cnt,
                     u8g_uint_t h,
                     const uint8_t *bitmap);
void u8g_DrawBitmapP(u8g_t *u8g,
                      u8g_uint_t x,
                      u8g_uint_t y,
                      u8g_uint_t cnt,
                      u8g_uint_t h,
                      const u8g_pgm_uint8_t *bitmap);

Примечание: суффикс P у функции относится главным образом для архитектуры AVR, чтобы картинку можно было поместить не в оперативной памяти, а в памяти программ PROGMEM (т. е. FLASH). Причина такого синтаксиса кроется в адаптации компилятора GCC к Гарвардской архитектуре процессоров AVR.

[Аргументы]

u8g: указатель на структуру u8g библиотеки (этот параметр используется только в интерфейсе языка C).
x: позиция X (левая позиция начала картинки на экране).
y: позиция Y (верхняя позиция начала картинки на экране).
cnt: количество байт картинки в горизонтальном направлении. Ширина картинки будет cnt*8.
h: высота картинки в точках.

[Пример (для Arduino)]

// Обмен через SPI: SCK = 13, MOSI = 11, CS = 10, A0 = 9, Reset = 8
U8GLIB_PCD8544 u8g(13, 11, 10, 9, 8);

const uint8_t rook_bitmap[] U8G_PROGMEM = {
  0x00,         // 00000000
  0x55,         // 01010101
  0x7f,         // 01111111
  0x3e,         // 00111110
  0x3e,         // 00111110
  0x3e,         // 00111110
  0x3e,         // 00111110
  0x7f          // 01111111
};

void draw(void) {
  // Здесь вставляются графические команды для полной перерисовки
  //  всего изображения индикатора:
  u8g.drawBitmapP(0, 0, 1, 8, rook_bitmap);
}

void setup(void) {
}

void loop(void) {
  // Цикл графики picture loop.
  u8g.firstPage();
  do {
    draw();
  } while( u8g.nextPage() );

  // После задержки в 1 секунду картинка будет
  //  перерисована заново.
  delay(1000);
}

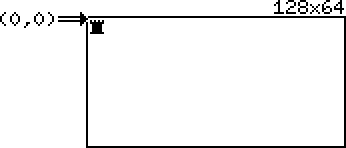

u8glib drawBitmap

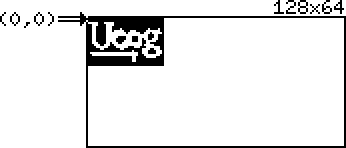

Процедура drawXBM рисует XBM Bitmap. Позиция (x, y) соответствует левому верхнему краю картинки. XBM содержит монохромную картинку, 1-bit bitmap. Эта процедура будет рисовать только те точки, у которых биты в растре установлены в 1. Для рисования точки используется текущий индекс цвета (установленный функцией setColorIndex). Точки, биты которых равны 0, не рисуются (они прозрачные).

Функцию drawXBM следует использовать точно так же, как и все другие графические функции библиотеки u8glib - внутри цикла Picture Loop [3] (пример см. ниже).

Прототипы функции на языке C++:

void U8GLIB::drawXBM(u8g_uint_t x,
                     u8g_uint_t y,
                     u8g_uint_t w,
                     u8g_uint_t h,
                     const uint8_t *bitmap);
void U8GLIB::drawXBMP(u8g_uint_t x,
                      u8g_uint_t y,
                      u8g_uint_t w,
                      u8g_uint_t h,
                      const u8g_pgm_uint8_t *bitmap);

Прототипы тех же функции на языке C:

void u8g_DrawXBM(u8g_t *u8g,
                 u8g_uint_t x,
                 u8g_uint_t y,
                 u8g_uint_t w,
                 u8g_uint_t h,
                 const uint8_t *bitmap);
void u8g_DrawXBMP(u8g_t *u8g,
                  u8g_uint_t x,
                  u8g_uint_t y,
                  u8g_uint_t w,
                  u8g_uint_t h,
                  const u8g_pgm_uint8_t *bitmap);

[Аргументы]

u8g: указатель на структуру u8g библиотеки (этот параметр используется только в интерфейсе языка C).
x: позиция X (левая позиция начала картинки на экране).
y: позиция Y (верхняя позиция начала картинки на экране).
w: ширина картинки в точках.
h: высота картинки в точках.
bitmap: указатель на начало массива растровой графики.

[Как использовать функцию DrawXBM]

Множество инструментов обработки графики могут сохранить растровую картинку в формат XBM. Результат будет выглядеть примерно как в этом примере:

#define u8g_logo_width 38
#define u8g_logo_height 24
static unsigned char u8g_logo_bits[] = {
   0xff, 0xff, 0xff, 0xff, 0x3f, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xe0, 0xe0,
   ...
   0xff, 0x3f, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xff, 0xff, 0xff, 0xff, 0x3f
};

Чтобы нарисовать эту картинку относительно левого верхнего края экрана (точка с координатами 0, 0) используйте функцию drawXBM следующим образом:

u8g.drawXBM(0, 0, u8g_logo_width, u8g_logo_height, u8g_logo_bits);

Примечание: для архитектуры AVR хорошей идеей будет разместить картинку не в оперативной памяти, а в памяти программ PROGMEM. Для этого нужно переопределить массив графики с атрибутом U8G_PROGMEM:

static unsigned char u8g_logo_bits[] U8G_PROGMEM = {
   ...

С этой модификацией нужно использовать вариант функции DrawXBM с суффиксом P:

u8g.drawXBMP(0, 0, u8g_logo_width, u8g_logo_height, u8g_logo_bits);

u8glib drawXBM

[Как вывести картинку с градациями яркости (Grayscale)]

К сожалению, функции drawBitmap и drawXBM позволяют выводить монохромные картинки, и не обрабатывают заголовки данных файла BMP. Поэтому картинку с градациями серого вывести с помощью них не получится. В принципе это можно понять - библиотека u8glib в основном предназначена для микроконтроллеров с малым объемом памяти.

Если памяти достаточно, то картинку можно вывести с помощью несложного дополнительного кода. В этом примере я покажу как вывести картинку размером 256x64 точки в формате 4 бита на точку на индикатор OLED WEX025664 [5]. Это очень удобный формат, потому что растр, который хранится в данных файла BMP, полностью совпадает с организацией памяти индикатора. Так что почти не нужны никакие перекодировки данных, потому можно сразу отправить дамп растра на индикатор строка за строкой.

Давайте рассмотрим внутренний формат картинки BMP с градациями серого 4 бита на точку, разрешение 256 x 64 точки (совпадает с разрешением индикатора WEX025664), размером 8312 байт. Вот пример такой такой картинки, которую будем выводить на экран WEX025664:

256x64 greyscale 4bit
