M7 это многофункциональный инструмент, в котором интегрировано множество функций, таких как зарядное устройство с поддержкой балансировки, система тестирования разряда аккумуляторной батареи, устройство измерения сигналов и генератор сигналов.
Основные функции M7:
● Устройство может заряжать и разряжать аккумуляторы с поддержкой их балансировки типов LiPo, LiHV, LiFe Lion 1-6S, NiMh 1-16S, PB 1-10S. ● Ток заряда MAX 10A @MAX200W. ● Ток разряда: Recycle mode Max 10A @200W. External mode Max 10A @200W. Inter mode Max 3A @10W. ● Можно установить напряжение отсечки литиевой батареи (Lithium battery cut-off voltage, функция TVC). ● Можно измерять напряжение батареи, внутреннее сопротивление батареи, поддерживается балансировка литиевой батареи. ● Можно измерять параметры сигналов PWM/PPM/SBUS с точностью 1 микросекунда. ● Можно выводить стандартные сигналы PWM/PPM/SBUS с точностью 1 микросекунда. ● Можно выводить постоянный ток и постоянное напряжение, настраиваемое напряжение 1-28V, настраиваемый ток 1-10A. ● Можно адаптировать автоматическую зарядку популярных батарей дронов. ● Интерфейс поддерживает несколько языков. ● Выход USB 2.1A@5.0V для зарядки мобильных устройств. ● Для обновления прошивки устройство симулирует виртуальный диск. Для обновления прошивки на этот диск копируется файл firmware.
Безопасность
1. M7 позволяет подключать входное напряжение питания постоянного тока (DC) 7-28V. Очень важно обеспечить правильную полярность подключаемого напряжения. 2. Не используйте устройство в условиях жары, наличии высокой влажности, горючего и взрывоопасного газа. 3. Когда не используете устройство, отключайте от него входное питание. 4. Когда используете функцию разряда, устанавливайте ток разряда, который соответствует тестируемой батарее. Важно не устанавливать слишком большой ток, чтобы не повредить батарею.

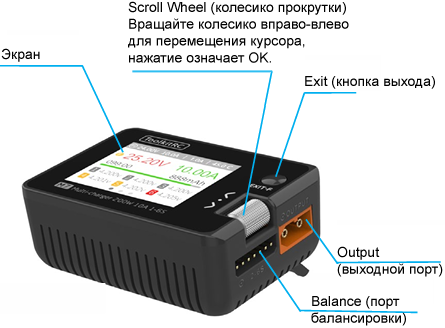

Рис. 1. Внешний вид на органы управления M7 спереди.

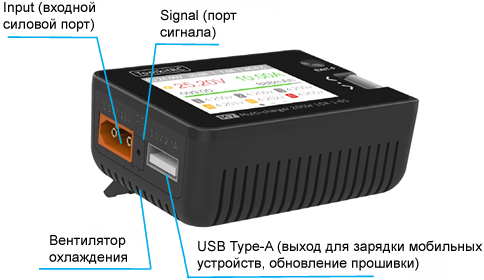

Рис. 2. Внешний вид на органы управления M7 сзади.
Быстрый старт:
1. Подключите источник питания 7-28V к входному силовому порту (он находится с левой стороны устройства).
2. На экране в течение 2 секунд будет отображен логотип загрузки. В этот момент может включиться вентилятор охлаждения.
3. Одновременно прозвучит звуковой сигнал загрузки do-re-mi.
4. После завершения загрузки на экране отобразится основной интерфейс:
Рис. 3. Главный экран в момент включения.
5. Долгое нажатие на кнопку [Exit] приведет к входу в интерфейс дополнительных функций (auxiliary function interface).
6. Кручение колесика [Scroll Wheel] приводит к переключению на следующую страницу.
7. Когда зарядное устройство в режиме ожидания, выполните короткое нажатие на колесико [OK] для выбора задачи зарядки. Когда зарядное устройство работает, вы можете его настраивать и завершать работу зарядки.
8. Когда зарядное устройство находится в режиме ожидания, долгое нажатие колесика [OK] приведет к входу в интерфейс системных настроек.
9. Короткое нажатие на кнопку [Exit] приведет к завершению модификации или возврату в предыдущий интерфейс.
Принцип работы интерфейса:
1. Короткое нажатие на колесико [Scroll Wheel] соответствует функции подтверждения. 2. Длинное нажатие на колесико [Scroll Wheel] на 2 секунды соответствует функции удаления. 3. Если любая кнопка сработала успешно, это будет индицироваться звуковым сигналом (didi).
[Настройки режимов зарядки и разрядки]
В главном интерфейсе выберите и коротким нажатием на колесико [OK] войдите в функцию зарядки, в системных настройках откройте опцию выбора батареи, и вы увидите следующее окно:
Рис. 4. Выбор батареи.
1. Установка типа батареи. Крутите колесико [Scroll Wheel], перемещая тем самым курсор, выберите уже настроенную батарею или создайте новую батарею. В этом интерфейсе может быть настроено до 32 типов батарей. Нажмите на колесико [Enter] для входа в интерфейс настройки батареи, увидите следующий интерфейс:
Рис. 5. Меню настройки режима заряда батареи.
Перемещайте курсор к выбору типа батареи [Battery Type] и нажмите [OK] для модификации типа батареи, экран покажет следующее:
Рис. 6. Выбор типа батареи.
Система заряда поддерживает 6 типов энергоносителя батарей: Lipo, LiHV, LiFe, Lion, NiMh и PB. Есть также режим автоматического определения типа батареи (smart battery mode).
Выберите тип батареи, который соответствует вашей батареи. Короткое нажатие [OK] и [Exit] приведут к выходу на предыдущий интерфейс.
Предупреждение:
1. Неправильный выбор типа батареи может повредить батарею, зарядное устройство и даже привести к возгоранию. Делайте выбор осознанно и тщательно. 2. Не используйте устройство для зарядки батареи неизвестного типа.
Lipo: относится к так называемым литий-полимерным батареям (lithium polymer) с номинальным напряжением 3.70V и напряжением полного заряда 4.2V для одной ячейки.
LiHV: так обозначают высоковольтную литиевую батарею (high-voltage lithium) с номинальным напряжением 3.85V и напряжением полного заряда 4.35V для одной ячейки.
LiFe: относится к железо-литиевой батарее (iron-lithium) с номинальным напряжением 3.30V и напряжением полного заряда 3.60V для одной ячейки.
Lion: относится к литий-ионной батарее (lithium-ion) с номинальным напряжением 3.60V и напряжением полного заряда 4.10V для одной ячейки.
NiMh: так называемая никел-марганцевая батарея, номинальное напряжение 1.20V для одной ячейки.
PB: свинцово-кислотная батарея (lead-acid), номинальное напряжение 2.00V для одной ячейки.
2. Установка количества ячеек в батарее (Cells). Переместите курсов в позицию [Battery Section], нажмите [OK] для модификации количества ячеек в батарее. Вы увидите следующий экран:
Рис. 7. Экран выбора количества ячеек в батарее.
Покрутите [Scroll wheel] для настройки значения. Когда установлено [Auto], система зарядки будет автоматически идентифицировать количество элементов, последовательно соединенных в батарее, по напряжению на выходном порте. Короткое нажатие [OK] и [Exit] применят настройку и приведут к возврату в предыдущий интерфейс.
Советы:
1. Подключенная батарея чрезмерно разряжается (over-discharged) или чрезмерно заряжается (over-charged), что может привести к некорректному определению количества ячеек в батарее, так что необходимо вручную корректное количество ячеек. 2. Когда настройка Cells установлена неправильно, это может привести к серьезным ошибкам, перезаряду или повреждению батареи, будьте внимательны. 3. После того, как Lixx батарей подключено к порту балансировки, количество ячеек может быть определено более точно.
3. Рабочий режим (Mode). Переместите курсор к [Mode] и нажмите [OK] для изменения рабочего режима, как показано на рисунке ниже:
Рис. 8. Экран выбора режима зарядки, разрядки или зарядки для хранения.
Батареи Lipo, LiHV, LiFe, Lion могут быть заряжены (charge), разряжены (discharge) или находиться в состоянии для хранения (stored). Для NiMh батарей можно выбрать charge, discharge, cycle (восстановление?). Для батарей PB можно выбрать charge и discharge. Короткое нажатие [OK] и [Exit] приведут к применению настройки и возврату в предыдущий интерфейс.
4. Discharge mode. Переместите курсор к [Discharge Mode] и нажмите [OK] для модификации режима разрядки, как показано ниже:
Рис. 9. Настройка режима разрядки.
Устройство поддерживает 3 режима разряда.
1. Normal mode: разряд с рассеиванием мощности на внутреннем радиаторе, поддерживается максимальное значение рассеиваемой мощности разряда 3.0A@10W. 2. Recycle mode: при входном питании от батареи с помощью этой функции энергия разряда передается на входной порт, и в этом режиме максимальная мощность разряда 10.0A@200W. 3. External mode: когда входной порт подключен к нагрузке разряда, и выходной порт подключен к батареи. В этом случае поддерживается максимальная мощность разряда 10.0A@200W.
5. Input MaxVoltage. Переместите курсор к [Input MaxVol] и нажмите [OK] для подстройки входного максимального напряжения. Если входное напряжение источника питания достигнет этого значения во время разряда, то разряд остановится. Пример показан ниже:
Совет: установите input Max voltage в самое большое значения защиты источника питания. После достижения этого напряжения устройство автоматически остановит recycling разряд. Установка высокого перенапряжения может повредить входной источник питания.
Примечание переводчика: перевел этот раздел документации почти дословно, и остался непонятен смысл этой настройки.
6. End voltage setting (TVC). Переместите курсор к [End Voltage] и нажмите [OK] для модификации конечного напряжения заряда для одной ячейки батареи.
Когда установлен рабочий режим зарядки, это задает напряжение отсечки процесса зарядки (charge cut-off voltage) с точностью ±50mV от напряжения полного заряда. Когда рабочий режим разрядка, это задает напряжение отсечки разряда (discharge cut-off voltage). Крутите [Scroll wheel] для настройки значения с шагом 0.01V.
Рис. 11. Настройка конечного напряжения.
1. Можно установить cut-off voltage только для батарей с ячейками типа LiPo, LiHV, LiFe. 2. Не изменяйте cut-off voltage, когда не понимаете смысла характеристик батарей. 3. Cut-off voltage заряда может быть установлено в диапазоне ±50mV от значения напряжения полной зарядки. 4. Аббревиатура TVC расшифровывается как terminal voltage control, т. е. управление напряжением терминала.
7. Настройка тока. Перемещайте курсор к пункту [Charge Current] или [DisCHG Current], и нажмите [OK] для модификации тока. Крутите [Scroll Wheel] для настройки значения с шагом 0.1A. Скорость изменения зависит от скорости кручения колесика. Устройство поддерживает ток до 10.0A.
Рис. 12. Настройка тока разрядки.
Советы:
1. Устанавливайте ток заряда 1-2C в соответствии с емкостью батареи. Например, если емкость батареи 2000mAh, то установите ток зарядки 2.0-4.0A. 2. Ток заряда и разряда корректен только для соответствующего рабочего режима. 3. Для установки режима разряда см. раздел System Settings этого руководства.
8. NiMh setting (PeakV). Когда тип батареи NiMh, этот параметр позволяет подстроить поведение системы определения окончания заряда. Диапазон настройки 5mV-15mV, как показано на рисунке ниже:
Рис. 13. Настройка Nixx Peak.
Советы:
1. Этот параметр можно установить только для батареи типа NiMh. 2. Расшифровка термина PeakV: когда никель-металл гидридная батарея полностью заряжена, напряжение падает на эту величину.
Это одна из ключевых и наиболее "запутанных" для новичков настроек зарядных устройств для NiMH (никель-металлгидридных) аккумуляторов. Давайте разберем по порядку.
Что такое Peak Voltage Detection (-ΔV / Negative Delta V)?
Это основной метод, который использует ваше зарядное устройство (ЗУ), чтобы определить момент полного заряда NiMH аккумулятора и вовремя остановить зарядку.
Принцип работы:
1. Во время быстрой зарядки (током 0.5C-1C) напряжение на аккумуляторе плавно растет. 2. Когда аккумулятор приближается к 100% заряда, химические процессы внутри него меняются. Это приводит к тому, что напряжение перестает расти и начинает МЕДЛЕННО ПАДАТЬ. 3. ЗУ постоянно отслеживает это напряжение с высокой точностью. Как только оно фиксирует падение напряжения на заданную величину (как раз тот самый PeakV или -ΔV), оно понимает: "Батарея заряжена!" и либо останавливает заряд, либо переходит в режим дозарядки малым током.
Что значит параметр 5mV–15mV в M7?
Это чувствительность срабатывания датчика -ΔV. Значение указывается на один элемент (банку) аккумулятора.
5mV (милливольт) – высокая чувствительность. ЗУ остановит заряд при малейшем намеке на падение напряжения. Безопаснее для аккумулятора, но может привести к ложному срабатыванию на старых или некачественных батареях, у которых напряжение "плывет" во время заряда.
15mV – низкая чувствительность. ЗУ будет ждать более явного и уверенного падения напряжения. Лучше подходит для старых или изношенных аккумуляторов, но увеличивает риск небольшого перезаряда (перегрева) перед остановкой.
Рекомендуемое стандартное значение для большинства современных NiMH аккумуляторов (Eneloop, Duracell, etc.) – 7mV или 10mV. Это оптимальный баланс между надежным определением полного заряда и безопасностью.
Почему это важно? Без этого алгоритма при быстрой зарядке аккумулятор продолжал бы получать ток после полного заряда, что привело бы к:
1. Сильному перегреву (разрушает структуру батареи). 2. Росту внутреннего давления (может привести к выбросу электролита через клапан). 3. Сокращению срока службы и потере емкости.
Практические рекомендации для использования ToolkitRC M7:
1. Для новых и качественных аккумуляторов: начните со значения 7mV или 8mV. 2. Если зарядка постоянно останавливается слишком рано (например, на 80-90% согласно индикатору), и аккумуляторы при этом остаются холодными — возможно, ложное срабатывание. Увеличьте значение до 10-12mV. 3. Для старых, изношенных или неизвестных аккумуляторов: установите 10-15mV. Также для них лучше использовать меньший ток заряда. 4. Дополнительная страховка: в зарядном устройстве обычно есть и другие методы остановки (по температуре, по максимальному времени). Убедитесь, что в настройках M7 включена функция "Temperature Cutoff" (отсечка по температуре, например, на 45-50°C) — это защитит аккумуляторы, если алгоритм -ΔV по какой-то причине не сработает.
Итог кратко: настройка "NiMh PeakV" в ToolkitRC M7 – это порог падения напряжения на одной банке NiMH аккумулятора, при котором зарядное устройство понимает, что он полностью заряжен, и останавливает быструю зарядку.
● Меньшее значение (5-7mV) – для новых, хороших батарей. ● Большее значение (10-15mV) – для старых или проблемных батарей. ● Стандарт (7-10mV) – безопасная отправная точка для большинства случаев.
Настройте это значение правильно, и ваши NiMH аккумуляторы будут служить долго и сохранят свою емкость.
9. Настройка Cycle. Когда тип батареи NiMh, и установлен рабочий режим Cycle, интерфейс настройки батареи добавляет параметры "Cycle times" и "Rest time":
Рис. 14. Настройка NiMhAT Cycle.
Переместите курсор к [Cycle times] и нажмите [OK] для установки количества циклов в диапазоне 2 - 12.
Зарядное устройство будет выполнять циклы шаблона действий discharge -> charge-> discharge -> charge... "Discharge -> charge" 2 раза.
Рис. 15. Настройка количества циклов (Cycle times).
Переместите курсор к [Rest time] и нажмите [OK] для установки времени отдыха цикла заряда. Диапазон настройки от 2 до 10 минут:
Это очень полезная и продвинутая функция для обслуживания и тестирования NiMH аккумуляторов. Давайте разберем, зачем это нужно и как использовать.
[Что такое режим "Cycle" (Цикл)]
Это автоматическая процедура "разряд-заряд", повторяемая несколько раз подряд. Её основная цель — обслуживание, восстановление и точное измерение реальной емкости аккумуляторов.
Если вы выставили `Cycle times = 4`, то M7 выполнит: D -> отдых -> C -> отдых -> D -> отдых -> C -> отдых (это 2 полных цикла "разряд-заряд").
Зачем это нужно (цели циклов)?
1. Удаление "эффекта памяти" и выравнивание напряжения.
- У NiMH аккумуляторов, особенно если они долго использовались в одном режиме (например, в устройствах с неглубоким разрядом), может появиться так называемый "эффект памяти" или "лень напряжения". Они "запоминают" меньшую рабочую емкость. - Несколько циклов "разряд до конца — заряд до конца" помогают "перезапустить" химические процессы и восстановить максимальную доступную емкость.
2. Точное определение реальной емкости (тестирование).
- Самый надежный способ узнать, сколько энергии на самом деле хранит ваш старый аккумулятор — измерить, сколько он отдал при контролируемом разряде. - В режиме Cycle ЗУ в конце последнего цикла покажет вам, сколько мАч (миллиампер-часов) оно "залило" в аккумулятор при последнем заряде. Это и будет его фактическая емкость, которую можно сравнить с номинальной (например, 2000 мАч вместо заявленных 2500 мАч).
3. "Раскачка" новых аккумуляторов. Иногда новые NiMH аккумуляторы выходят на заявленную максимальную емкость только после 3-5 циклов "разряд-заряд".
4. Подготовка аккумуляторов к долгому хранению. Рекомендуется хранить NiMH в слегка разряженном состоянии. Один цикл с завершающим разрядом до нужного напряжения (обычно ~1.0В на банку) — идеальный вариант.
[Подробнее о параметрах]
Cycle times (количество циклов) — 2 - 12
- Что делает: задает, сколько полных циклов "Разряд->Заряд" выполнит устройство. - Как считать: одно выполнение связки `Разряд -> Заряд` считается как 1 цикл. В руководстве уточнено: "Discharge -> charge" is 2 times" — это, видимо, небольшая терминологическая путаница. Логичнее считать, что `Cycle times = 2` означает: Разряд1 -> Заряд1 -> Разряд2 -> Заряд2.
Что выбрать:
2-3 цикла: достаточно для профилактического обслуживания или измерения емкости. 5-7 циклов: для попытки восстановления старых или "заснувших" аккумуляторов. 10-12 циклов: для проведения "формовки" очень старых батарей или серьезного тестирования. Это долгий процесс.
Rest time (время отдыха) — 2-10 минут
- Что делает: пауза между этапами разряда и заряда (и наоборот). - Зачем нужна: это критически важная пауза для здоровья аккумулятора! Во время паузы происходит следующее:
● Охлаждение. После разряда, а особенно после быстрого заряда, аккумулятор нагревается. Пауза позволяет ему остыть до температуры окружающей среды. ● Стабилизация химических процессов и напряжения. После прекращения заряда/разряда напряжение на клеммах аккумулятора "плавает" и стабилизируется. Если начать противоположный процесс сразу, показания будут неточными, а алгоритмы ЗУ (например, тот же -ΔV) могут работать некорректно.
Что выбрать:
5-10 минут — безопасный и рекомендованный интервал, особенно если вы используете токи заряда выше 0.5C. 2-3 минуты — можно ставить для очень медленного заряда/разряда или если вам нужно побыстрее и вы уверены, что аккумуляторы не греются.
Практический пример настройки для измерения емкости старых аккумуляторов AA (2000 мАч):
1. Тип батареи: NiMH. 2. Режим работы: Cycle. 3. Ток заряда: 1000 mA (0.5C — оптимально для теста). 4. Ток разряда: 500 mA (можно такой же или меньше). 5. PeakV (-ΔV): 10 mV (для старых аккумуляторов). 6. Cycle times: 3 (хватит для получения стабильного результата). 7. Rest time: 5 min (золотая середина).
Что сделает M7:
Цикл 1: Разрядит -> отдохнет 5 мин -> зарядит (измеряя влитую емкость C1) -> отдохнет 5 мин. Цикл 2: Разрядит -> отдохнет -> зарядит (измеряя C2) -> отдохнет. Цикл 3: Разрядит -> отдохнет -> зарядит (измеряя C3 — это и будет итоговая измеренная емкость) -> завершит работу.
По завершении вы увидите результат последнего заряда. Если C3 равен, например, 1800 мАч, значит, аккумулятор сохранил 90% своей номинальной емкости.
Важное предупреждение:
- Режим Cycle — это долгий процесс (один цикл для аккумулятора 2500 мАч может занимать 5-8 часов). Запускайте его, когда можете контролировать процесс (например, днем, а не на ночь). - Убедитесь, что установлен защитный порог температуры (`Temperature Cutoff`), особенно для многократных циклов.
Итог: режим Cycle в ToolkitRC M7 — это профессиональный инструмент для диагностики и восстановления NiMH аккумуляторов. Используйте его для точного определения фактической емкости, проведения профилактики и попытки вернуть к жизни старые батареи.
10. Настройка внешней нагрузки (External Load). Когда в качестве режима разряда выбрана внешняя нагрузка, добавится параметр её настройки. Установите мощность нагрузки в соответствии с её возможностями:
Рис. 17. Настройка мощности внешней нагрузки.
11. Настройка "умной батареи" (Smart Battery, UAV Battery). Когда в качестве типа батареи выбрано UAV, для настройки батареи доступно только 2 опции: тип дрона (drone type) и максимальный ток (Max current).
Рис. 18. Экран меню UAVbat.
Переместите курсор к [Drone model] и нажмите [OK] для выбора различных моделей дронов:
Рис. 19. Меню настройки модели дрона.
Переместите курсор к [Max Current] и нажмите [OK] для установки тока заряда. Диапазон настройки от 0.5A до 10A.
Настройка для работы со смарт-батареями (интеллектуальными батареями), предназначена для специальных типов батарей, которые используются в дронах (квадрокоптерах), чаще всего — в продукции DJI (Mavic, Phantom, Inspire, Mini и т. д.).
Давайте разберем, почему это отдельный режим и что значат эти два параметра.
[Что такое "Smart Battery" (UAV Battery)]
Это не просто набор ячеек. Это высоко интегрированная система со своей собственной платой управления (BMS - Battery Management System), которая:
1. Управляет зарядом и разрядом на уровне отдельных ячеек. 2. Следит за балансом напряжения между ячейками. 3. Хранит данные о циклах заряда, температуре, истории. 4. Самостоятельно решает, можно ли заряжать батарею, и по какому алгоритму. 5. Общается с зарядным устройством и дроном по специальному цифровому протоколу (часто через контакты сверху или сбоку батареи, помимо основных силовых).
Ключевой момент: При работе с такой батареей главную роль играет не зарядное устройство (M7), а сама батарея. M7 здесь выступает лишь в роли управляемого источника питания. Батарея "сама знает", какой ей нужен ток и напряжение, и получает его от зарядного устройства.
Поэтому в M7 для этого режима появляется так мало настроек (только модель дрона и ток).
В обычных режимах (LiPo, NiMH) вам нужно вручную выставлять:
- Тип химии. - Количество ячеек (S). - Ток заряда (A). - Напряжение отсечки и т. д.
Со смарт-батареей этого делать не нужно и даже опасно, потому что:
1. Батарея сама сообщает ЗУ, сколько у нее ячеек и какое максимальное напряжение. 2. Алгоритм заряда (постоянный ток/постоянное напряжение, балансировка) зашит в ее BMS. 3. Ручная настройка может привести к конфликту** и повреждению.
Поэтому M7 в этом режиме лишь "предоставляет канал связи" и ограничивает максимальную мощность.
[Объяснение двух параметров]
1. Drone model (Модель дрона)
Что делает: выбор этой опции сообщает M7, по какому именно протоколу связи "разговаривать" со смарт-батареей.
Зачем: у разных производителей и даже у разных линеек дронов одного производителя (например, DJI Mavic 3 и DJI Mini 2) могут быть разные распиновки и протоколы данных на интеллектуальных контактах батареи.
Что выбрать: вам нужно найти в меню M7 модель, соответствующую вашей батарее. Обычно там есть списки типа: `DJI Mavic`, `DJI Phantom 4`, `DJI Inspire`, `Autel`, `Skydio` и т.д. Выбор правильной модели гарантирует, что M7 правильно "поймет" команды от батареи и будет подавать питание на нужные контакты.
2. Max Current (Максимальный ток) — 0.5A до 10A
Что делает: это предел, который вы устанавливаете для M7. Фактический ток заряда будет определять сама батарея, но он никогда не превысит это установленное вами значение.
Зачем это нужно:
1. Безопасность: вы можете искусственно ограничить мощность, чтобы не перегружать сеть, разъемы или саму батарею, особенно если она уже старая. 2. Щадящий заряд: для продления жизни батареи часто рекомендуется заряжать ее током меньше максимального. Например, если батарея может брать 5А, вы можете выставить в M7 максимум 2.5А для более спокойного и холодного заряда. 3. Адаптация к блоку питания: если ваш внешний блок питания для M7 слабый (например, на 60Вт), выставите Max Current так, чтобы не превысить его мощность (например, для 4S батареи ~16.8V: 60Вт / 16.8V ≈ 3.5A. Поставьте Max Current = 3.0A).
Что выбрать:
● Стандартно/быстро: посмотрите на вашу батарею. На ней обычно указан рекомендуемый ток заряда (например, "Charge at 5A"). Установите это значение или чуть выше в качестве максимума. ● Щадяще/медленно: установите 0.5C от емкости. Например, для батареи 5000 мАч (5Ач) 0.5C = 2.5А. ● Минимально/капельно: 0.5-1А для поддержания заряда или очень медленного заряда.
Как происходит процесс заряда в этом режиме?
1. Вы подключаете смарт-батарею к M7 через специальный разъем (часто это адаптер с контактами для конкретной модели дрона). 2. В меню M7 выбираете `UAV battery` -> `Drone model` (вашу модель) -> выставляете `Max Current`. 3. Нажимаете "Start". 4. M7 подает питание и отправляет запрос батарее. 5. Батарея "просыпается", проводит самодиагностику (проверяет температуру, состояние ячеек, не вздута ли она). 6. Если все в порядке, батарея сама запускает процесс заряда, запрашивая у M7 нужный ток и напряжение. 7. M7 работает как послушный источник, отдавая ровно столько, сколько просит батарея, но не более установленного вами `Max Current`. 8. Когда BMS батареи определяет, что заряд завершен, она сама отключает зарядный ток. M7 просто фиксирует это и останавливается.
Важное предупреждение:
● Для этого режима обязательно нужен специальный адаптер-балансир для вашей конкретной модели смарт-батареи. Обычно он приобретается отдельно. Без него вы физически не сможете подключить батарею ко всем необходимым контактам. ● Никогда не пытайтесь заряжать смарт-батарею в обычном режиме LiPo, подключив только силовые провода. Это может вывести ее из строя или создать пожароопасную ситуацию, так как вы обходите встроенную систему защиты.
Итог: режим "Smart battery/UAV battery" в ToolkitRC M7 — это интерфейс связи для интеллектуальных батарей дронов. Вы лишь выбираете протокол (Drone model) и устанавливаете потолок по мощности (Max Current), а всю сложную работу по управлению зарядом берет на себя сама батарея.
[Работа режимов заряда и разряда]
Когда запускается зарядка и разрядка, устройство входит в следующий рабочий интерфейс:
Рис. 20. Начальный экран режимов заряда и разряда.
Крутите [Scroll Wheel] в этом интерфейсе для переключения нижнего указателя в режимы информации о состоянии и значении внутреннего сопротивления. Короткое нажатие [OK] приведет к динамической установке тока или остановке работы. Это показано на рисунке:
Рис. 21. Настройка режима работы.
Чтобы завершить работу зарядки или разрядки, сделайте короткое нажатие [OK], переместите курсор к [Stop], сделайте короткое нажатие [OK]. Это приведет к остановке работы и возврату в главный интерфейс.
Когда произойдет завершение заряда или ошибка заряда, появится соответствующее всплывающее сообщение, сопровождаемое звуковым сигналом.
Описание содержимого окна информации:
P1: выбор мощности в системных настройках. 19.80V: входное напряжение питания. 0.0Wh: накопленная потребляемая мощность от входа источника питания. 36.5°C: внутренняя температура устройства. V: значок режима постоянного напряжения, C: значок режима постоянного тока. 25.27V: напряжение главного порта. 0.29A: ток главного порта. 000:13: рабочие часы. 1mAh: кумулятивная емкость.
(1) 4.196V: напряжение первой батареи. ... (6) 4.198V: напряжение шестой батареи (эта батарея обслуживается системой балансировки).
-.---v: батарея не подключена.
Крутите [Scroll Wheel] для переключение во второй столбец, где показана информация о внутреннем сопротивлении:
Рис. 22. Экран внутреннего сопротивления батареи.
Здесь в позиции (1) показано внутреннее сопротивление первой батареи: 64mΩ.
Крутите [Scroll Wheel] для переключения в третий столбец, это информация об окончании разряда:
Рис. 23. Информация об окончании заряда батареи.
Charge done: показывает текущее состояние зарядки (зарядка завершена). 5.0W: текущая мощность зарядки. 4.20V/2.00A: конечные напряжение/ток зарядки.
Советы:
1. Когда работает зарядка и разрядка, периодически контролируйте процесс, чтобы обнаружить аномалии. 2. Когда заряжаются или разряжаются литиевые батареи, для обеспечения балансировки недостаточно подключить только основной порт к батарее. По возможности уделите внимание балансировке батареи. После подключения к порту балансировки становится доступна автоматическая балансировка ячеек батареи. 3. После завершения процесса отсоединение батареи и подключения новой батареи приведет к автоматическому продолжению заряда или разряда в зависимости от установленного режима. Когда установлено фиксированное количество ячеек, следует подключать батарею с таким же количеством ячеек. Когда установлено автоматическое детектирование количества ячеек, пожалуйста проверьте, что определенное количество соответствует реальному количеству ячеек в батарее.
[Accessibility]
Когда устройство находится в режиме ожидания, долгим нажатием [Exit] в главном интерфейсе вы можете войти в интерфейс дополнительных функций, как показано на следующей картинке:
Рис. 24. Интерфейс Accessibility.
1. Измерение сопротивления (Measure resistance). Короткое нажатие [OK] приведет к тесту на внутреннее сопротивление подключенной батареи и возврату в главный интерфейс.
2. Измерение сигнала (Measure signal). Выберите курсором пункт measure signal, коротким нажатием [OK] войдите в интерфейс тестирования сигнала. Крутите [Scroll wheel] для выбора тестируемого сигнала. На следующей картинке показан выбор PWM:
Рис. 25. Measure signal PWM.
Выбор измерения сигнала PPM:
Рис. 26. Measure signal PPM.
При выборе SBUS кручением [Scroll wheel] можно выбрать отображение [1-8 channels], [9-16 channels], бит статуса:

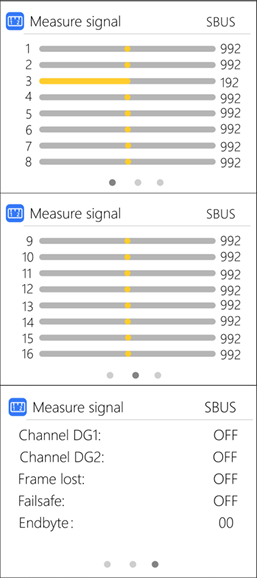

Рис. 27. Measure signal SBUS.
3. Генерация сигнала (Signal output). Выберите курсором пункт signal output и коротким нажатием [OK] вы можете войти в интерфейс вывода сигналов.
Кручением [Scroll wheel] выберите тип генерируемого сигнала: PWM. Кручением [Scroll Wheel] перемещайте курсор на пункт [Manual], нажмите [OK] для выбора режима вывода, который можно установить в manual (ручной режим), auto 1, auto 2 и auto 3.
Когда режим manual, вы можете переместить курсор к элементам ширины импульса (pulse width) и периода цикла (cycle) для установки параметров сигнала на выходе.
Когда установлен режим auto 1, auto 2, auto 3, значение ширины импульса выводимого PWM будут автоматически изменяться на 3 разных скоростях.
Параметр ширины импульса (width) можно установить от 800 до 2200 мкс.
Параметр периода цикла (cycle) можно установить в диапазоне от 2.5 мс (400 Гц) до 50.0 мс (20 Гц):
Рис. 28. Вывод сигнала PWM.
Выберите PPM, крутите [Scroll wheel] для перемещения курсора к значению изменяемого канала. Нажмите [OK] для модификации ширины выходного импульса этого канала:
Рис. 29. Вывод сигнала PPM.
Выберите SBUS, крутите [Scroll wheel] для перемещения курсора к значению модифицируемого канала. Нажмите [OK] для модификации ширины выходного импульса этого канала. Это показано на следующих трех картинках:

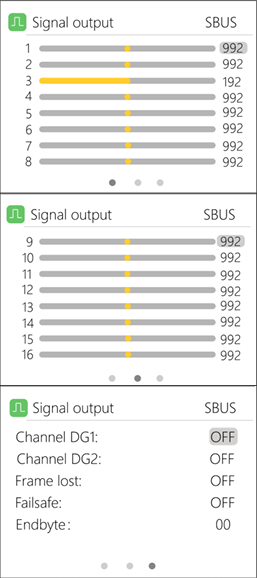

Рис. 30. Вывод сигнала SBUS.
4. ESC test. Курсором выберите ESC test, коротким нажатием [OK] войдите в ESC test, крутите [Scroll wheel] для перемещения курсора к параметрам ширины импульса (pulse width) и цикла (cycle), нажмите [OK] для изменения соответствующего значения. Это показано на картинке ниже:
Рис. 31. ESC test.
5. Power. Выберите курсором настройку источника питания, и коротким нажатием [OK] войдите в этот интерфейс.
Можно установить напряжение ток выхода источника питания. Переместите курсор в начало, коротким нажатием [OK] запустите формирование выхода источника питания и возврата в главный интерфейс. Это показано на следующей картинке:
Рис. 32. Power.
[System settings]
Когда устройство находится в режиме ожидания, после выбора и долгого нажатия [OK] в главном интерфейсе вы можете войти в интерфейс системных настроек, как показано на следующей картинке.
Рис. 33. Меню настроек Setup.
Input settings: настройки параметров входа для подачи питания, коротким нажатием войдите в интерфейс этих настроек:
Рис. 34. Меню настроек Setup -> Input settings.
Power selection: можно выбрать power 1, power 2, power 3. Power type: можно выбрать сборку батареи (battery pack) и адаптер (adapter). Battery pack можно выбрать для recycle discharge, но для adapter это сделать нельзя. Max power: при зарядке это максимальная мощность, которую может потреблять входной порт. Max current: при зарядке это максимальный ток, который может потребляться от входного порта. Voltage range: допустимый диапазон входного напряжения.
Security Settings (настройки безопасности): короткое нажатие для входа в эти настройки. Это показано на картинке ниже:
Safe Inter. Temp.: задает предел безопасной внутренней температуры. Если температура выше этого значения, то устройство остановит выдачу напряжения на выходе главного порта. Safe Exter. Temp.: если внешний датчик температуры обнаружил температуру выше этого значения, то устройство остановит выдачу напряжения на выходе главного порта. Safe time: максимально допустимое время непрерывной зарядки. Зарядка остановится, если время процесса зарядки вышло за этот предел. Safe capacity: максимальная емкость непрерывного заряда и разряда, которая задает прекращение работы при её превышении.
Continuous work: после зарядки или разрядки эта опция выберет, продолжать или нет процесс зарядки или разрядки после замены батареи.
Work completed: нужно ли останавливать зарядку или продолжать поддерживать заряд слабым током (trickle charge) после завершения зарядки.
Battery selection: опция для открытия и закрытия интерфейса выбора батареи.
Backlight: уровень яркости подсветки можно установить в диапазоне 1 - 10.
Рис. 36. Другие настройки Setup.
Buzzer: тональная пищалка, можно установить в состояние выключено (off).
Language: выбор языка системы. Можно выбрать English, Chinese, и другие языки (по умолчанию выбран English, английский язык).
Theme style: можно установить светлую или темную тему интерфейса.
Default: восстановление элементов настроек в заводские значения по умолчанию.
ID: уникальный идентификатор для каждого устройства M7.
[Другие функции]
1. Firmware upgrade (обновление прошивки). После подключения M7 к компьютеру кабелем данных USB (он входит в комплект поставки) компьютер распознает диск U с именем Toolkit. Если сделать на этот диск копию загруженного с официального сайта файла прошивки (см. [1, 2]) app.upg, то произойдет обновление встроенного программного обеспечения M7 (firmware).
2. USB 5.0V output. В дополнение к описанной выше функции обновления интерфейс USB может также выводить ток 2.0A для зарядки мобильных устройств.
3. Automatically continue charging and discharging. Когда батарея полностью заряжена, после отключения батареи на 2 секунды и подключения следующей батареи устройство будет автоматически продолжать процесс зарядки или разрядки. Вы можете отключить это поведение в меню настроек (settings).
4. Fan level. Когда внутренняя температура устройства превысит 45°C, вентилятор устройства включится в режиме половинчатой скорости, чтобы уменьшить лишний шум. Когда внутренняя температура превысит 53°C, вентилятор начнет работать на полной скорости, чтобы улучшить охлаждение.
5. Manually calibrate the voltage. В состоянии "выключено" нажмите и удерживайте кнопку [roller] и не отпуская её подключите источник питания. Система войдет в функцию ручной калибровки напряжения. Используйте вольтметр для измерения реального напряжения каждой батареи, переместите курсор к соответствующему значению напряжения, измените значение напряжения в соответствии с измеренным значением, и выполните калибровку. После завершения калибровки переместите курсор к save, коротким нажатием выполните сохранение, пищалка пикнет и калибровка будет успешно сохранена. Затем просто нажмите exit или выключите устройство.
6. Fully charged. Когда литиевая батарея полностью заряжена, отобразится сообщение "Fast charge is done". Если батарея не отключена, постоянным напряжением будет автоматически поддерживаться заряд батареи (trickle charge full state).
