Ремонт индикаторной панели Samsung RL34ECSW Печать
Добавил(а) microsin

Со временем обнаружилась проблема с индикатором панели управления - некоторые сегменты перестали гореть.

Чтобы понять, в чем дело, вытащил индикатор. Для этого понадобилось аккуратно подцепить его кухонным ножом снизу, и по краям в нижней части панели.

Samsung RL34ECSW panel open1 Samsung RL34ECSW panel open2

Модель индикатора DA97-05487M. Попытался найти такой на AliExpress, на Ebay - безуспешно. Стал обзванивать ремонтные мастерские в Москве. Все знают об этой проблеме, но помочь ничем не могут - везде отказывали как в ремонте, так и в продаже индикатора ("Холодильник морозит? Ну и еще чего Вам надо, купите градусник", "Самсунг запчасти не поставляет", "Таких индикаторов нет").

Но одна фирма помогла - remmarket.ru. Заказал у них замену - совместимую индикаторную панель DA41-00484B за 4900 рублей, по предоплате. Этот индикатор поставляется без плассмассовой накладки. Привезли на удивление быстро - через неделю.

DA41 00484B pack1

DA41 00484B pack2

DA41 00484B top

Очевидно, что по себестоимости индикатор обходится гораздо дешевле - в этой схеме ничего сложного нет, набор кнопок и индикаторная светодиодная матрица. Опрос кнопок совмещен со сканированием динамической индикации.

DA41 00484B sch

DA41 00484B bottom

DA41 00484B LED

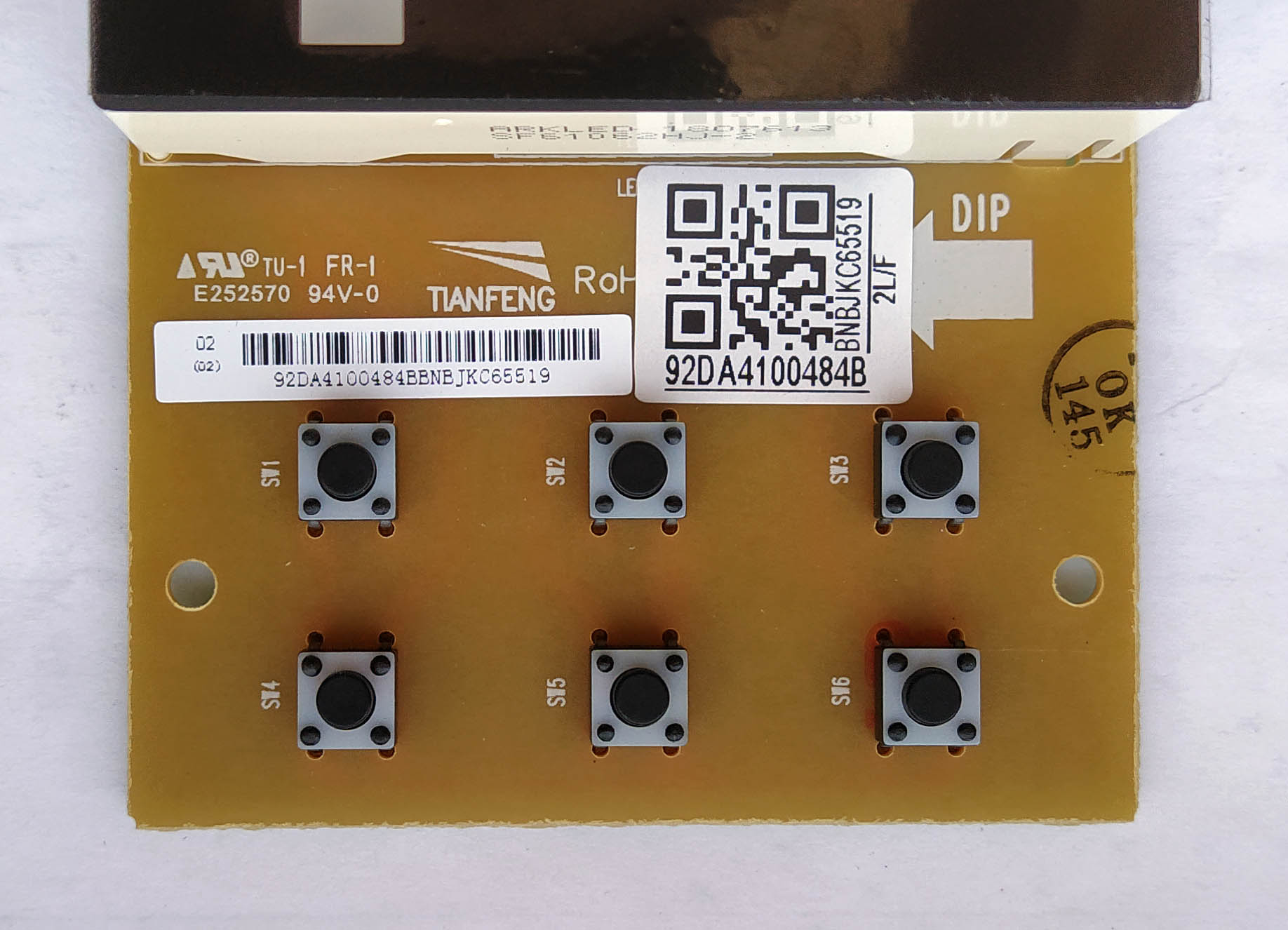

DA41 00484B labels

Печатная плата для восстановления LED-индикатора панели, созданная в EasyEDA:

Чтобы извлечь старый индикатор, нужно отвернуть 2 шурупа внизу, и с некоторым усилием оторвать индикатор от наружной панели - он приклеен на двухсторонний скотч.

[UPD210220]

Сегодня пришла посылка из JLCPCB с платками, 5 штук. Спаял одну, получилось неплохо.

Samsung RL34ECSW LED panel PCB top Samsung RL34ECSW LED panel PCB bottom

При пайке обнаружил небольшой косяк по шелкографии - полярность светодиодов обозначил не четко. Но поскольку направление анод-катод почти у всех одинаковое, кроме светодиодов LED1, LED2, LED3, смонтировать получилось довольно просто.

При установке этот модуль светодиодов должен возвышаться над основной платой на 12 мм. Штырьки для Y1 и Y2 должны быть длиной порядка 18 мм. Собранный блок индикации с установленной платой светодиодов:

Samsung RL34ECSW LED panel PCB mounted

[MICROTEMP SWDAMT G4A01]

Из-за термопредохранителя G4A01 TF 072C была неисправность холодильника, заключающая с том, что верхняя холодильная камера не работала (температура в ней была слишком высокая), а в нижней морозильной камере постоянно намерзал лед. После замены датчика работа холодильника восстановилась.

MICROTEMP SWDAMT G4A01 fig01

MICROTEMP SWDAMT G4A01 fig03

[Ссылки]

1210130Samsung-RL34ECSW.zip - документация, схема, Gerber-файлы для LED-индикатора, модель LED-индикатора (OpenSCAD).
