LA1823 микросхема тюнера AM/FM Печать
Добавил(а) microsin

Микросхема LA1823 это однокристальный приемник FM/AM, с реализацией декодера MPX (стандарт передачи стерео на FM) и поддержкой электронной настройки. Встроенный генератор, управляемый напряжением для декодера MPX (MPX-VCO) работает без дополнительной настройки и не требует внешних компонентов.

Примечание: все неизвестные термины и сокращения см. в разделе "Словарик", в конце статьи.

LA1823 предназначена для построения радиотракта портативных радиоприемников и магнитол. Часто применяется совместно с синтезатором частоты LC72131 [1].

Основные функции LA1823:

• В одной микросхеме реализованы функции приема FM, AM и декодер MPX.
• Обвязка FM: сниженное напряжение локального генератора (Local OSC).
• MPX-VCO, не нуждающийся в настройке, для него не требуется керамический резонатор.
• Демодулятор FM (FM-DET) без подстройки. Применяется керамический дискриминатор.
• Встроенный индикатор FM stereo.
• Встроенные функции частотомера (FM/AM IF count buffer, AM OSC buffer).
• Корпус DIP-24S.

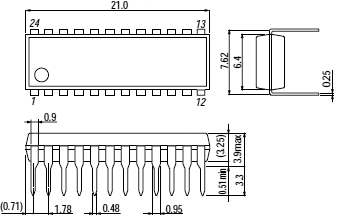

LA1823 DIP 24S 300mil

Рис. 1. Корпус SANYO DIP-24S(300mil). Размеры указаны в миллиметрах.

Тракт FM содержит узлы: усилитель радиочастоты (RF amplifier), смеситель (mixer), гетеродин (oscillator), УПЧ (IF amplifier), детектор (detector), индикатор уровня сигнала (signal meter), вывод из буфера информации счета ПЧ (IF count buffer output).

Тракт AM содержит узлы: усилитель радиочастоты (RF amplifier), смеситель (mixer), гетеродин (oscillator) с автоматической регулировкой уровня (Amplitude Level Control, ALC), буфер гетеродина, УПЧ (IF amplifier), детектор (detector), АРУ (AGC), вывод из буфера информации счета ПЧ (IF count buffer output).

Тракт MPX содержит узлы: декодер стерео с ФАПЧ (PLL stereo decoder), индикатор стереоприема (stereo indicator), встроенный управляемый напряжением генератор (VCO), вход принудительного включения режима моно (forced monaural), вход выключения звука (Audio mute).

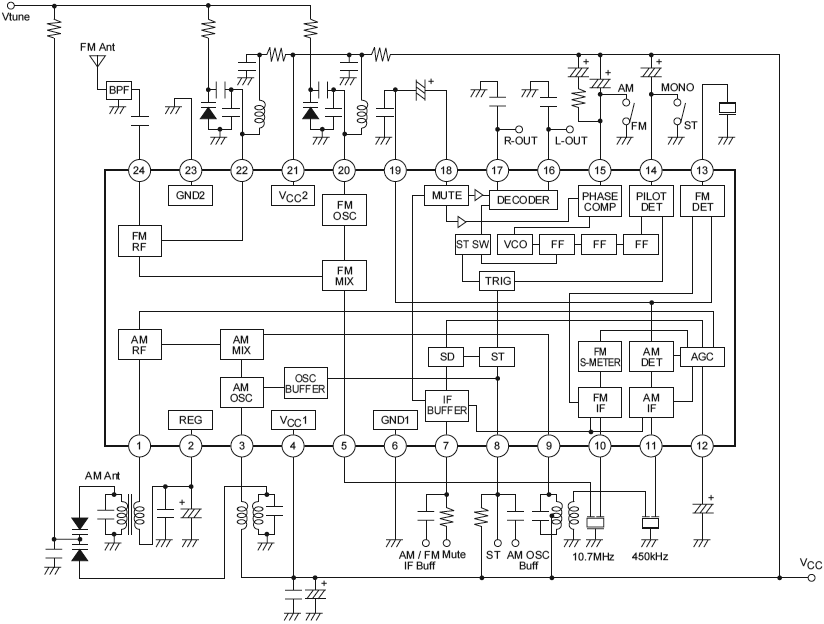

LA1823 Block Diagram

Рис. 2. Блок-схема LA1823.

Максимально допустимые параметры при Ta = 25°C:

Параметр Описание Условия Значение Ед.
VCC max Максимальное напряжение питания   7.0 V
ILED Выходной ток для светодиодного индикатора вывод 8 20 mA
Pd max Максимально допустимая мощность рассеивания Ta ≤ 70 °C 300 mW
Topg Диапазон рабочих температур   -20 .. +70 °C
Tstg Температура хранения   -40 .. +125 °C

Нормальные рабочие условия при Ta = 25°C:

Параметр Описание Условия Значение Ед.
VCC Рекомендуемое напряжение питания   4.5 V
VCC op
Диапазон рабочего напряжения питания   1.8 .. 6.0 V

Потребляемый ток при Ta = 25 °C, VCC = 4.5 V для тестовой схемы IC59-2043-2 socket (Yamaichi Electric Co.,Ltd.):

Параметр
Описание
Условия
Значение
Ед.
min typ max
ICC(FM) Ток потребления в режиме FM Нет сигнала 10.0 15.0 20.0 mA
ICC(AM) Ток потребления в режиме AM Нет сигнала 6.5 9.2 14.5 mA

Уровни сигнала fc = 98 МГц (несущая частота), fm = 1 кГц (частота модуляции), dev 22.5 кГц (девиация):

Параметр
Описание
Условия
Значение
Ед.
min typ max
-3 dB L.S. Напряжение ограничения по входу Относительно VIN = 60 dBμV EMF, снижение 3 dB на входе   12   dBμV
VOSC Напряжение RMS локального генератора (гетеродин) fosc = 108.7 МГц, с усилением буфера FET = 0 dB   100   mV

Характеристики тракта ПЧ FM в режиме mono, fc = 10.7 МГц, fm = 1 кГц, 75 кГц dev:

Параметр
Описание
Условия
Значение
Ед.
min typ max
VO Выходной демодулированный сигнал VIN = 100 dBμV 135 180 240 mV
S/N
Соотношение сигнал/шум VIN = 100 dBμV 63 72   dB
THD Общий коэффициент гармонических искажений VIN = 100 dBμV   0.5 1.5 %
-3 dB L.S. Напряжение ограничения по входу Относительно VIN = 100 dBμV, 75 кГц dev, снижение 3 dB на входе 31 38 45 dBμV
IF buff on Уровень буфера ПЧ Буфер IF count включен 35 45 55 dBμV
VIF buff Уровень RMS выхода буфера ПЧ Проверено на выводе 7 при VIN = 100 dBμV, без модуляции 120 180 240 mV

Характеристики тракта ПЧ FM в режиме stereo, fc = 10.7 МГц, fm = 1 кГц, 75 кГц dev, L+R = 90%, PILOT = 10%:

Параметр
Описание
Условия
Значение
Ед.
min typ max
SEP Разделение каналов VIN = 100 dBμV 25 40   dB
ST-ON Уровень включения stereo VIN = 100 dBμV, модуляция пилот-тоном 2.4 3.5 7.2 %
THD Общий коэффициент гармонических искажений VIN = 100 dBμV   0.5 1.7 %

Характеристики тракта AM, fc = 1 МГц (частота несущей), fm = 1 кГц (частота модуляции), mod = 30% (коэффициент модуляции):

Параметр
Описание
Условия
Значение
Ед.
min typ max
VO(1) Уровень RMS на выходе детектора VIN = 23 dBμV 17 30 53  mV
VO(2) VIN = 80 dBμV 50 75 120
S/N(1) Отношение сигнал/шум VIN = 23 dBμV 15 20   dB
S/N(2) VIN = 80 dBμV 47 54
THD Общий коэффициент гармонических искажений VIN = 80 dBμV   0.5 1.5 %
VOSC buff Уровень RMS на выходе генератора (гетеродин) Измерено на выводе 8 при отсутствии сигнала 80 100 160 mV
IF buff on Уровень буфера ПЧ Буфер IF count включен 15 25 32 dBμV
VIF buff Уровень RMS выхода буфера ПЧ Проверено на выводе 7 при VIN = 80 dBμV, без модуляции 110 180 220 mV

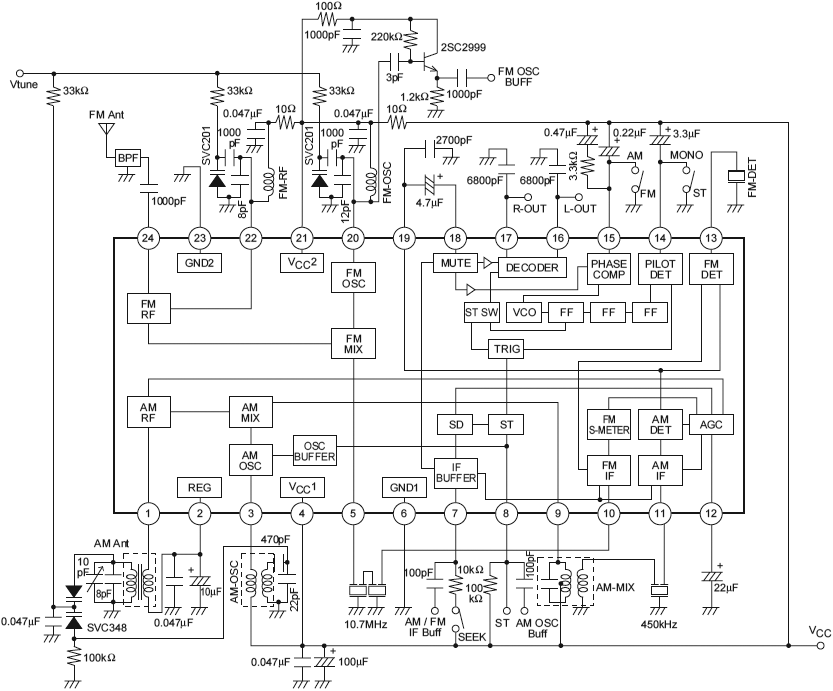

LA1823 Sample Application SCH

Рис. 3. Пример схемы включения LA1823.

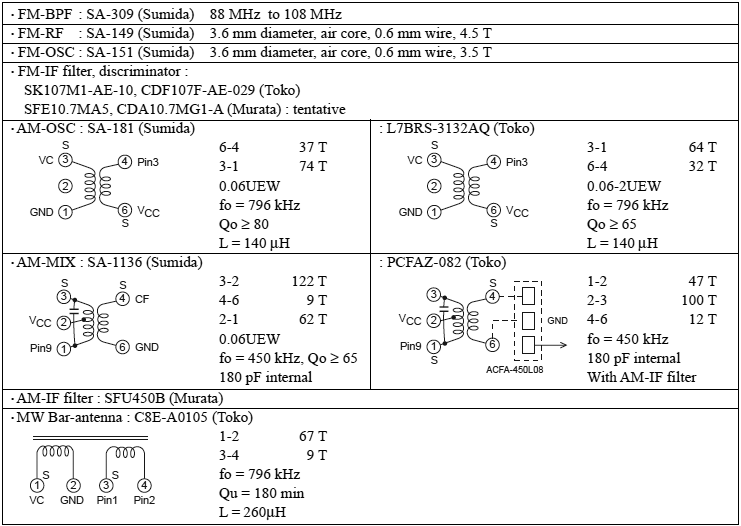

Моточные данные катушек:

LA1823 coil specifications

Уровни в столбцах AM и FM указаны в вольтах, для VCC = 4.5V, в состоянии отсутствия сигнала.

Выв. Функция AM FM Эквивалентная схема Примечание
1 Вход AM RF 1.2 1.2 LA1823 pins AM RF input Антенная катушка AM подключается между выводами 1 и 2 (Reg).
2 Регулятор напряжения 1.2  1.2 LA1823 pins Reg
3 AM-OSC 4.5 4.5 LA1823 pins AM OSC Катушка гетеродина AM подключается между выводами 3 и 4 (VCC1).
4 VCC1 4.5 4.5   Питание блоков AM/FM-IF/MPX
5 Выход FM-MIX 2.4 2.2 LA1823 pins FM MIX output Rout = 270 Ω
6 GND1 0 0   Общий провод, питание блоков AM/FM-IF/MPX
7 Буфер ПЧ и ключ mute 4.5 4.5 LA1823 pins IF buffer and Mute V7 ≥ 1.3V: выход буфера ПЧ и активирована функция снятия звука (mute on)
8 Индикатор stereo, выход буфера генератора AM 4.5 4.5 LA1823 pins AM oscillator buffer stereo indicator Активный уровень низкий, выход с открытым коллектором, в режиме AM выводится сигнал гетеродина AM
9 Выход AM-MIX 4.5 4.5 LA1823 pins AM MIX output Катушка микшера AM подключается между выводами 4 и 9 (VCC1).
10 Вход FM-IF 1.2 1.2 LA1823 pins FM IF input Rin = 330 Ω
11 Вход AM-IF 1.2 1.2 LA1823 pins AM IF input Rin = 2 kΩ
12 Выход AM-AGC и индикатора уровня FM 0.4 0.1 LA1823 pins AM AGC output and FM signal meter output Внутреннее сопротивление нагрузки R = 16.6 kΩ
13 FM-DET 3.9 3.7 LA1823 pins FM DET Рекомендуемый керамический дискриминатор:
CDF107F-AE-029 (Toko)
CDA10.7MG** (Murata)
14 Фильтр детектора пилот-тона (активирован режим mono) 2.9 3.8 LA1823 pins Pilot detector filter mono Режим mono принудительно активируется, когда вывод 14 соединяется на землю (GND).
15 Фильтр компаратора фазы (переключатель AM/FM) 0 3.8 LA1823 pins Phase comparator filter Режим FM, когда вывод 15 висит в воздухе, режим AM, когда вывод 15 соединен на землю (GND).
16 Выход левого канала (L) 1.2 1.2 LA1823 pins LR output Rout = 7.5 kΩ
17 Выход правого канала (R)
18 Вход MPX 1.2 1.2 LA1823 pins MPX input Rin = 50 kΩ
19 Выход детектора AM/FM 0.3 1.0 LA1823 pins AM FM detector output Выходной импеданс, AM: Rout = 50 kΩ
FM: Rout = 500 Ω

Разделение каналов может быть настроено внешним конденсатором, подключенным между выв. 19 и землей.
20 FM-OSC 4.5 4.4 LA1823 pins FM OSC Катушка генератора FM подключается между выводами 20 и 21 (VCC2).
21 VCC2 4.5 4.4 LA1823 pins VCC2 Напряжение питания блока FM-FE. Питание подается от вывода 4 через внешний резистор R = 10 Ω.
22 Выход FM-RF 4.5 4.4 LA1823 pins FM RF output input Катушка FM-RF подключается между выводом 22 и выводом 21 (VCC2).
24 Вход FM-RF 0 0.9 Rin = 1.8 kΩ
23 GND2 0 0   Минус питания, общий провод блока FM-FE.

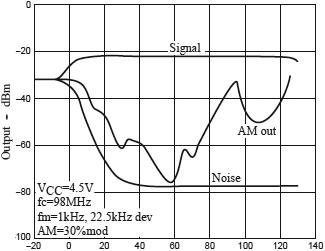

FM:

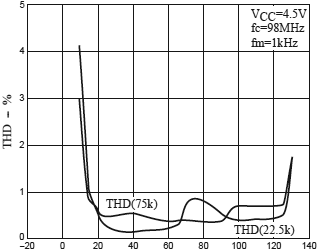

LA1823 FM characteristics output LA1823 FM characteristics THD
По горизонтали на графике отложен уровень сигнала в антенне dBμV EMF

FM режим стерео:

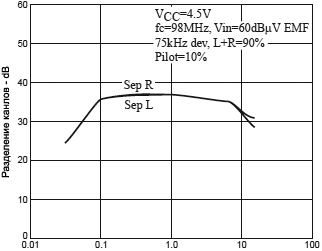

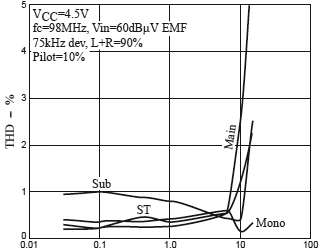

LA1823 FM characteristics stereo separation LA1823 FM characteristics stereo THD
По горизонтали на графике отложена частота модуляции fm кГц

AM:

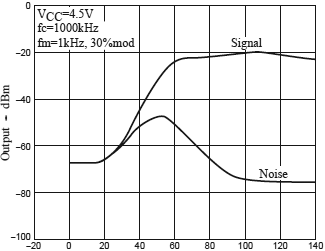

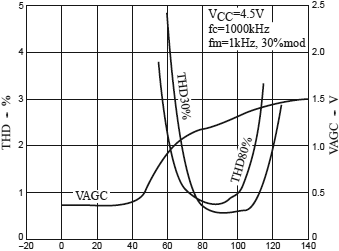

LA1823 AM characteristics output LA1823 AM characteristics THD
По горизонтали на графике отложен уровень сигнала в антенне dB/m

[Словарик]

AGC Automatic Gain Control, автоматическое управление усилением, АРУ.

ALC Amplitude Level Control, автоматическая подстройка уровня.

AM Amplitude Modulation, амплитудная модуляция.

BPF Band Pass Filter, полосовой фильтр.

dB логарифмические единицы уровня [3].

db/m аббревиатура для обозначения уровня мощности в децибелах, измеренная относительно 1 милливатта [3].

dbμV уровень в децибелах, измеренный относительно 1 микровольта [3].

EMF ElectroMagnetic Field, электромагнитное поле.

FM Frequency Modulation, частотная модуляция.

IF Intermediate Frequency, промежуточная частота, ПЧ.

MPX стандарт передачи стерео на FM.

MUTE функция выключения звука.

PLL Phase Locked Loop, фазовая автоподстройка частоты, ФАПЧ.

RF Radio Frequency, радиочастота.

RMS Root Mean Square, среднее квадратическое значение.

S-METER индикатор уровня сигнала.

S/N signal/noise, отношение сигнал/шум.

THD Total Harmonic Distortion, общий коэффициент гармонических искажений.

VCO Voltage-Controlled Oscillator, генератор, управляемый напряжением.

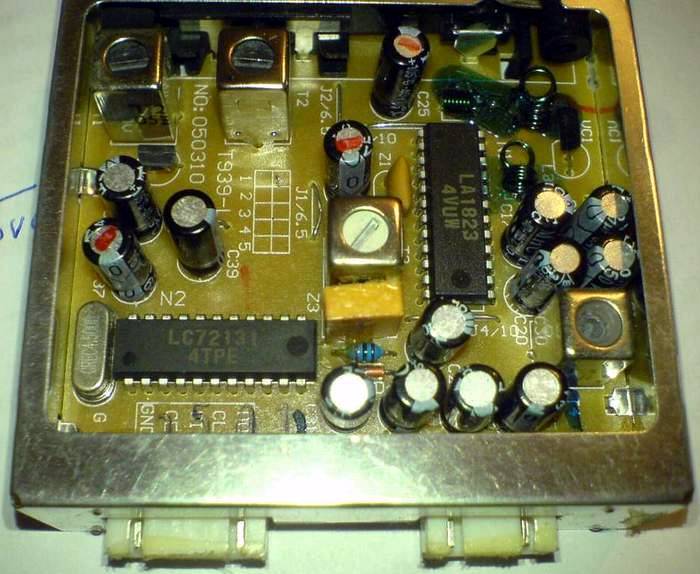

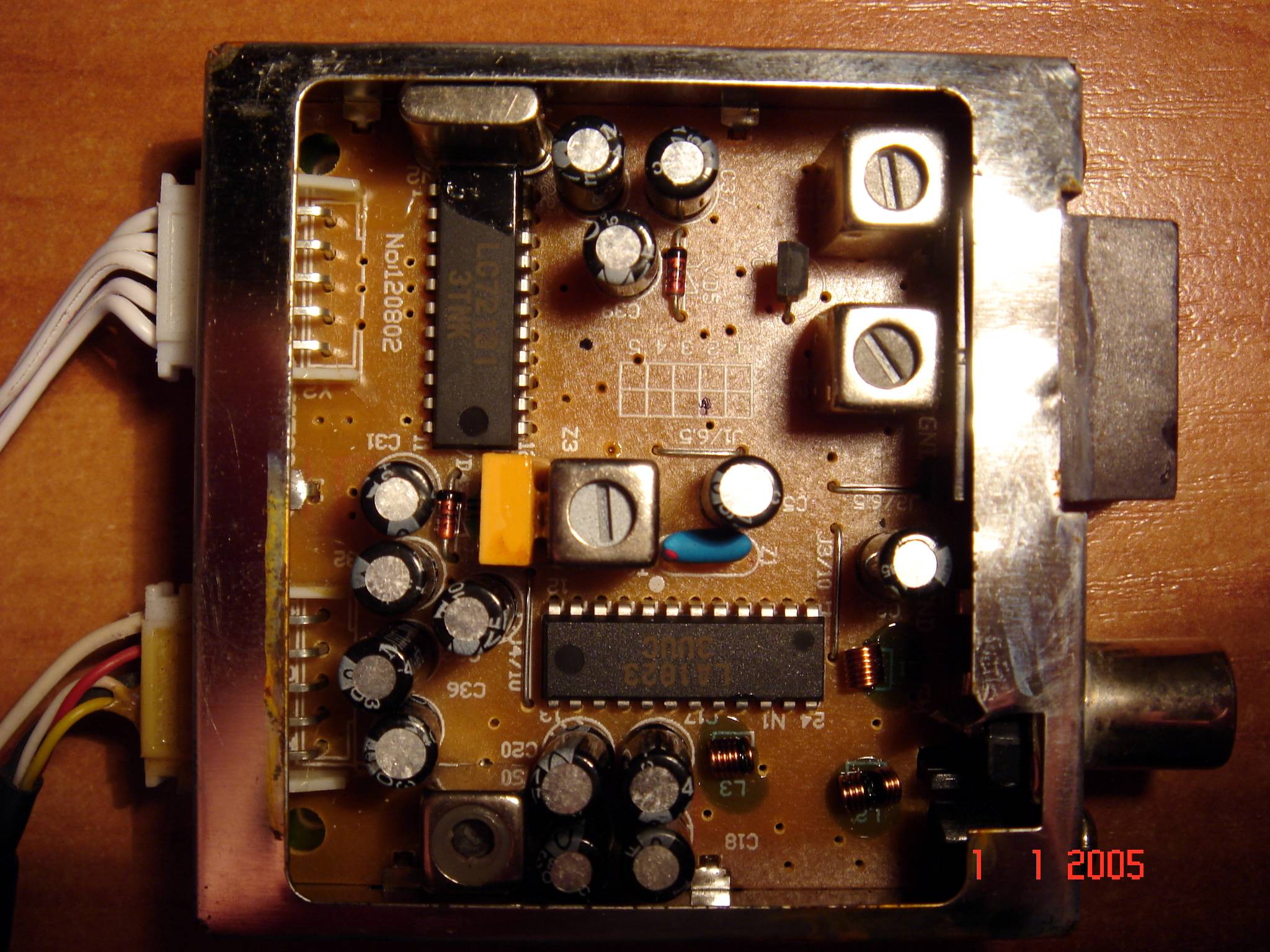

[Пример реализации блока тюнера на LA1823 и LC72131]

Блок тюнера от Audion T-200 (Marantz).

Audion T 200a Audion T 200b

Цоколевка тюнера:

Audion T 200 pinout

[Ссылки]

1. LC72131, LC72131M - PLL синтезатор частоты AM/FM.
2. Make a Radio Program automatic recorder site:suwa-koubou.jp.
3. Decibel site:wikipedia.org.
