Прием немодулированных сигналов на приемник AM Печать
Добавил(а) microsin

Обычно CW-радиостанция передает немодулированную несущую. Чтобы можно было её услышать на приеме, применяют генератор BFO. Частота BFO на несколько сотен герц ниже или выше частоты сигнала CW. В амплитудном детекторе, генерируется тон биения, частота которого равна разности частоты CW и BFO. Чувствительность получается очень хорошей, и частоты CW можно хорошо разделять по высоте тона биений (перевод статьи [1]).

Недостаток такого способа приема в том, что Вы можете осуществлять прием в ограниченном диапазоне частот, пока частота биений попадает в диапазон слышимости, или фильтра низких частот, который стоит на выходе детектора. И если частота настройки Вашего приемника немного уходит, то частота слышимого тона биений также меняется.

Когда мы хотим принимать CW на приемник AM, то RF-сигнал должен быть промодулирован низкой частотой. Такой амплитудно-модулированный сигнал можно принять с помощью AM-детектора (обычно в качестве детектора используют германиевый диод).

CW reception by AM receiver principle

Можно реализовать амплитудную модуляцию в приемнике вместо передатчика! У автора [1] был очень хороший AM-приемник с рамочной антенной на 500 кГц. На этот приемник нужно было принимать прибрежные радиостанции, которые передавали морзянку не модулированной несущей. Но для этого CW нужно было промодулировать каким-то тоном. И появилась идея реализовать амплитудную модуляцию в приемнике. Схема простой амплитудной модуляции была размещена между петлевой антенной и AM-приемником и... это сработало! Не модулированные CW-частоты получили модуляцию тоном перед тем как попасть на антенный вход приемника, и сигнал модулирующей частоты был отлично слышен на выходе приемника! Теперь проблема нестабильности частоты настройки AM-приемника не создавала проблему, и тон звука модуляции оставался тем же самым, потому что не использовался тон биений из разности частот. Не только один принимаемый сигнал модулировался тоном, модулировались все сигналы.

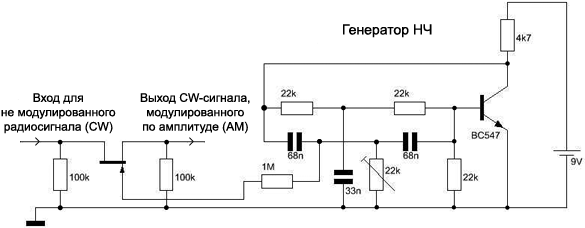

CW reception with AM modulator

Эта идея оказалась далеко не новой. Реализацию на том же принципе автор нашел в PDF-версии ARRL Handbook 1936 года. Немодулированные CW-сигналы модулировались по амплитуде тоном на первой лампе усилителя промежуточной частоты. Сетка лампы была подключена к генератору низкой частоты. Путем изменения усиления лампы в такт сигнала низкой частоты, CW-сигнал становился модулированным по амплитуде.

Недостаток такого способа приема: нет частотной селективности принимаемого сигнала по частоте тона, все CW сигналы имеют одинаковую высоту тон. Чувствительность такого приемника не очень хорошая. Но есть и другие приложения для такого декодирования не модулированных сигналов, чтобы сделать их слышимыми в приемнике AM.

Вы можете использовать этот принцип для широкополосного приемника AM. Например, можно сделать приемник-монитор, принимающий сразу несколько CW частот в определенном радиолюбительском диапазоне, и слышать сразу все сигналы CW этого диапазона (на одном и том же тоне...).

Или можно сделать контролирующий приемник CW-сигналов локального передатчика: whip-антенна, амплитудный модулятор, широкополосный детектор (1 .. 30 МГц) и УНЧ. Вы сможете использовать такой приемник как индикатор уровня сигнала со звуковым тоном. Чем громче звук, тем сильнее сигнал. В качестве усилителя можно использовать звуковую карту компьютера, получится очень чувствительный детектор RF.

Очень важно, чтобы НЧ-генератор не влиял на другие схемы после детектора, чтобы сигнал от него не проходил в звуковой тракт приемника. В ARRL Handbook 1936 года советуется применить такую амплитудную модуляцию в приемнике CW на основе BFO. С дополнительной амплитудной модуляцией сигналы CW звучат намного лучше, и прослушивание CW становится менее утомительным.

[Словарик]

AM Amplitude Modulation, передача сигналов с модуляцией несущей частоты по амплитуде.

BFO Beat Frequency Oscillator, генератор для созданий биений, т. е. генератор высокой частоты, отличающейся от другой частоты на частоту низкочастотных колебаний (биений).

CW Continuous Wave, радиосигнал с непрерывной не модулированной несущей частотой.

LF Low Frequency, низкая частота. Обычно в контексте радиоприема под LF понимают диапазон слышимых звуковых частот.

RF Radio Frequency, радиочастота.

whip-антенна штыревая вынесенная антенна со встроенным каскадом усиления на высокой частоте.

[Ссылки]

1. CW RECEPTION WITH AN AM RECEIVER site:qsl.net.



Комментарии


0 #1 Андрей 15.04.2023 16:17
А что между входом и выходом стоит? Полевой транзистор? Потенциометр?

microsin: полевой транзистор cо встроенным N-каналом.
