Видеопередатчик ATOMRC Tx2500 5.8G VTX настраивается кнопками MODE и SET с помощью 7-сегментного индикатора. Несмотря на наличие руководства [1], процедура настройки поначалу может показаться не совсем очевидной.
[Как определить текущие настройки]
У передатчика имеет 3 основных параметра, которые настраиваются и циклически отображаются на цифре 7-сегментного индикатора: выходная мощность, диапазон частот, номер канала.
- Выходная мощность (Power Level). Представлена 4 условными символами на индикаторе:
 |
 |
 |
 |
| 25 mW |
800 mW |
1600 mW |
2500 mW |
Предупреждение: передатчик сильно греется, так что на мощности выше 25 mW его нельзя включать без вентилятора, и тем более без подключенной согласованной антенны!
- Диапазон частот (Band). Представлен буквами: A, B, E, F, R, L, X. Эти буквы на индикаторе не всегда понятно отображаются. Например, буква B показывается как 'b', буква R показывается как русская маленькая буква 'г', а X показывается как H.
 |
Band A |
 |
Band B |
 |
Band E |
 |
Band F |
 |
Band R |
 |
Band L |
 |
Band X |
- Номер канала CH1 .. CH8. Представлен цифрами от 1 до 8. Тут все понятно.

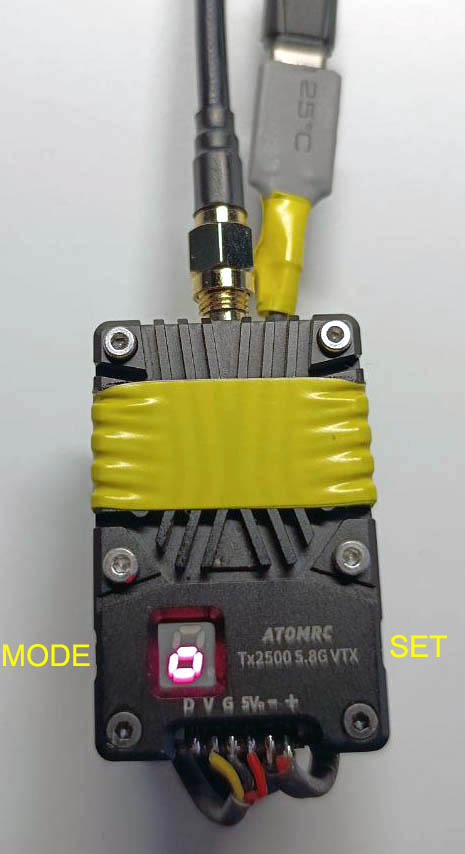

Расположите ATOMRC индикатором к себе, антенным выходом от себя. При этом слева будет кнопка MODE, справа кнопка SET.
При подключенном питании на индикаторе будут последовательно меняться друг за другом 3 индикации: мощность, диапазон, канал.
Пример отображения мощности 25 mW:
Пример отображения диапазона B:
По этой индикации можно легко определить частоту, на которую настроен передатчик, в соответствии со следующей таблицей (частоты указаны в МГц):
| |
CH1 |
CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
| Band A |
5865 |
5845 |
5825 |
5805 |
5785 |
5765 |
5745 |
5725 |
| Band B |
5733 |
5752 |
5771 |
5790 |
5809 |
5828 |
5847 |
5866 |
| Band E |
5705 |
5685 |
5665 |
5645 |
5885 |
5905 |
5925 |
5945 |
| Band F |
5740 |
5760 |
5780 |
5800 |
5820 |
5840 |
5860 |
5880 |
| Band R |
5658 |
5695 |
5732 |
5769 |
5806 |
5843 |
5880 |
5917 |
| Band L |
5362 |
5399 |
5436 |
5473 |
5510 |
5547 |
5584 |
5621 |
| Band X |
4990 |
5020 |
5050 |
5080 |
5110 |
5140 |
5170 |
5200 |
Например, если диапазон B и номер канала 1, то частота настройки передатчика 5733 МГц.
[Как настроить передатчик]
Настройка запускается коротким нажатием кнопки MODE. При этом начнет мигать точка, и кнопка MODE циклически переключает режимы настройки - выходная мощность, диапазон частот, номер канала, и далее по кругу. Кнопка SET позволяет поменять значение текущего параметра для каждого режима.
Установка мощности. В диапазоне X максимальная выходная мощность зависит от выбранного канала:
| |
CH1 |
CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
| Band X |
4990 |
5020 |
5050 |
5080 |
5110 |
5140 |
5170 |
5200 |
| Мощность |
1W |
1.2W |
1.4W |
1.5W |
2W |
2.2W |
2.4W |
2.5W |
