Ремонт APC Smart-UPS 1500VA Печать
Добавил(а) microsin

Неисправность выглядела так: бесперебойник включается, но через пару секунд загорается индикатор "перегрузка", устройство пищит, выключается, потом через несколько секунд снова включается, снова горит индикатор "перегрузка", писк и так по кругу.

APC Smart UPS 1500VA repair fig01

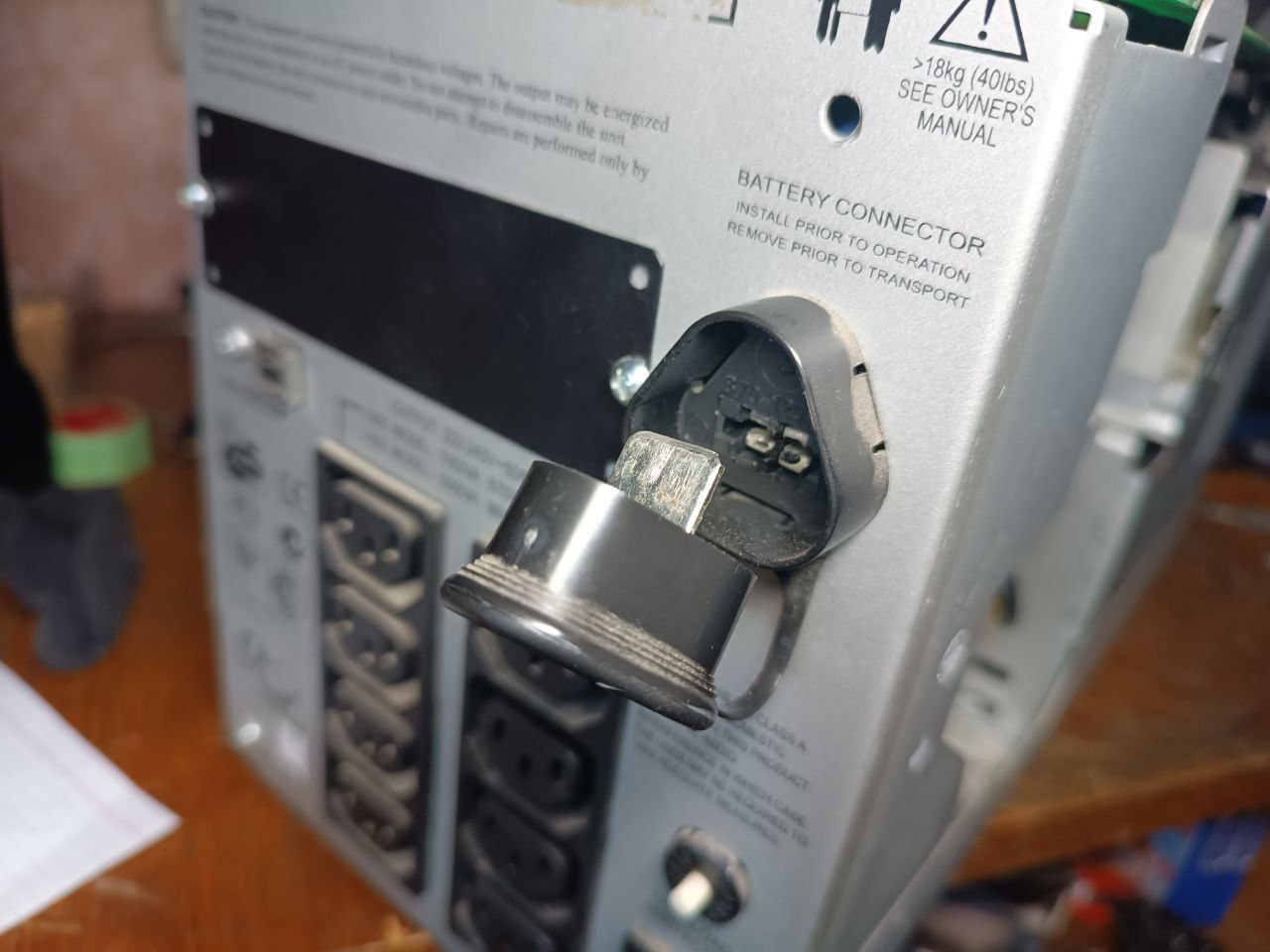

Самое сложное было решиться на разборку этого устройства. Сначала извлек аккумуляторы из отсека. Внимание: перед извлечением аккумуляторов сначала извлеките на задней стенке перемычку:

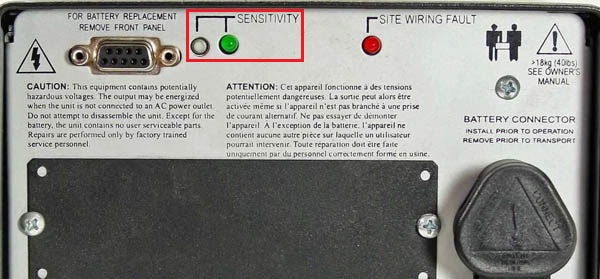

APC Smart UPS 1500VA repair fig03

Проверил аккумуляторы с помощью мощной нагрузки из толстого нихрома сопротивлением порядка 1 Ом. Оба аккумулятора оказались в порядке.

Потом разобрал корпус, с большим трудом окрутил толстые провода трансформатора от радиаторов, снял плату.

APC Smart UPS 1500VA repair fig02

Внимательно её осмотрел, вздувшихся конденсаторов не увидел. Визуально обнаружил, что погорело реле RY2, это было видно по нагару на внутренней поверхности крышки реле.

OMRON G2R 1 E relay fig04 OMRON G2R 1 E relay fig05

Реле было OMRON G2R-1-E, 24VDC, 3086W5, контакты 16A 250V AC или 16A 30V DC. Сопротивление обмотки 1.1 кОм, индуктивность 3.5 Гн. Выпаивать реле надо феном, начиная с контактов. Потом реле наклонить в сторону контактов обмотки, и уже контакты обмотки выпаять паяльником, не феном. Иначе есть риск, что от нагрева выпаяются и отвалятся другие компоненты.

Запасного такого реле у меня не было, поэтому снял крышку с этого реле, и нулевой наждачкой почистил подгоревшие контакты. Соскоблил налет металлического нагара с внутренней стороны крышки. Подпилил немножко её защелки, чтобы потом крышку легко можно было снять, не выпаивая опять реле из платы. Потом установил реле на место и припаял.

Также на всякий случай проверил электролитические конденсаторы, но вздутых не было, и они все оказались в пределах нормы.

RefDes Номинал Измеренная емкость
C35 22 мк 16V 24 мк(*)
C60 33 мк 35V 33 мк
C65 100 мк 35V 100 мк
C75 22 мк 16V 32 мк
C77 47 мк 63V 34 мк
C87 330 мк 25V 300 мк
C100 22 мк 16V 22 мк
C102 330 мк 25V 288 мк(*)
C114 22 мк 16V 19 мк(*)
C115 22 мк 16V 22 мк

Примечание (*): некоторые конденсаторы прямо в схеме проверить не удалось, их пришлось выпаивать и потом впаивать обратно.

[Ссылки]

1. Замена аккумуляторных батарей в APC Smart-UPS 1500VA.
2. Характерные неисправности источников бесперебойного питания (ИБП или UPS).
