Промышленный компьютер PCM-3350 Печать
Добавил(а) microsin

Компьютер PCM-3350 (NS Geode Biscuit PC) является эффективным по стоимости решением для промышленных приложений, где важны малые габариты устройства. В нем используется чипсет NS CS5530A с поддержкой TFT LCD. На одной миниатюрной плате предоставляются все функции AT-совместимых компьютеров. На PCM-3350 установлен процессор GX1-300 и SDRAM SODIMM сокет, который может принимать память объемом до 128 мегабайт.

PCM 3350 top PCM 3350 bottom

Встроенные функции включают интерфейс Ethernet, сокет для карты Compact Flash, интерфейс Enhanced IDE с поддержкой передачи Ultra DMA, один параллельный порт, два последовательных порта (RS-232 и RS-232/RS-422/RS-485) и интерфейс с мышью и клавиатурой PS/2. Контроллер дисплея SVGA/LCD (поддерживаются дисплеи LCD и CRT) позволяют выводить картинку 1024 x 768 для LCD и 1280 x 1024 @ 16 цветов для CRT. PCM-3350 совместим со стандартом пониженного энергопотребления "Green Function" и поддерживает 3 типа режимов работы: Normal, Doze и Sleep.

Конфигурация типа дисплея осуществляется программно. Одна микросхема памяти Flash содержит системный BIOS и VGA BIOS, что минимизирует размеры устройства и упрощает конфигурирование. Вы можете поменять BIOS дисплея простым перепрограммированием микросхемы Flash.

Для расширения функций на PCM-3350 имеется коннектор параллельной шины PC/104.

• Плата одноплатного компьютера PCM-3350.
• Руководство пользователя.
• CD-ROM или диски, на которых записаны утилиты, драйвер и руководство пользователя (в формате PDF). ISO-образ CD-ROM см. по ссылке [1].
• Плоский кабель 2.5" IDE (44-pin, product no. 1701440350).
• Кабель PS/2 для подключения клавиатуры и мыши (product no. 1700060202).
• 2 кабеля последовательного порта (product no. 1700100250).
• Кабель 6P - 6P (product no. 1703060053).
• Кабель параллельного порта (product no. 1700260250).
• Плоский кабель конвертера 26-34 pin FDD (product no. 9681000044).
• Кабель только для floppy-диска 3.5" FDD (product no. 1701340501).
• Плоский кабель FDD (product no. 1906000001).
• Кабель VGA (product no. 1701160150).
• Кабель LAN (product no. 1701100202).

[Функции и возможности PCM-3350]

• Компактная плата (96 x 90 мм).
• Процессор NS Geode GX1 300MHz CPU (архитектура 586).
• Память BIOS AWARD 256 KB Flash.
• До 128 мегабайт системной памяти SDRAM на одном 144-pin SODIMM.
• Интерфейс VGA/18-бит LCD.
• Карта CompactFlash.
• Интерфес жесткого диска Enhanced IDE (шина AT). Поддерживаются устройства EIDE, автодетект BIOS, передачи PIO Mode 3 или Mode 4, Ultra DMA33 mode (ATA-4) до 33 MB/sec.
• Интерфейс FDD: поддерживаются до двух FDD 2.5".
• Коннектор PS/2 для подключения клавиатуры и мыши (коннектор Mini-DIN).
• Два последовательных порта RS-232 (один из них RS-232/422/485).
• Параллельный порт LPT с поддержкой режимов SPP/EPP/ECP.
• Два порта USB 1.0.
• Возможность апгрейда (расширения) через подключения модулей через шину PC/104.
• Поддержка "зеленых" режима для пониженного энергопотребления и режима сна (стандарт APM 1.1).
• Питание платы компьютера осуществляется от одного источника напряжения +5V. Для PC/104 и подсветки нужно напряжение +12V.
• Интерфейс 10/100Base-T Ethernet (только для плат PCM-3350F/N).
• Сторожевой таймер с периодом 1.6 сек.

VGA. Основан на чипсете NS CS5530A, использует часть общей памяти от 1 до 4 мегабайт, что настраивается через BIOS. Поддерживается вывод картинки на стандартный коннектор SVGA/CRT и параллельный разъем для подключения TFT LCD. Изображение может одновременно выводиться на оба этих коннектора. Коннектор для CRT позволяет выводить картинку без чередования строк с разрешением 1024 x 768, 24 бита цвета на точку. Коннектор плоской панели TFT LCD позволяет выводить картинку 1024 x 768, 18 бит цвета на точку.

Ethernet. Основан на чипсете Intel 82559 ER, совместим с сетевыми картами PCI 10/100 Mbps Ethernet, с поддержкой протокола IEEE 802.3 U. Кабель Ethernet подключается через коннектор 2x5 с шагом выводов 2.0 мм. Адрес I/O устанавливается без применения перемычек. Имеется возможность загрузки системы через сеть (boot ROM).

[Физические размеры и параметры]

• Размеры (длина x ширина): 96 x 90 мм (3.77" x 3.54").
• Вес .11 kg (.24 lb).
• Диапазон рабочих температур: 0° .. 60° C (32 .. 140° F).
• Температура хранения: -40° .. 85° C (-40 .. 185° F).
• Рабочая влажность: 0% .. 95% относительной влажности, без конденсации влаги.
• Напряжение основного питания +5V ± 5%.
• Энергопотребление: 2.0A +5V, максимум для GX1-300 МГц CPU и 64 MB памяти.

PCM 3350 dimensions fig1 01

Рис. 1-1. Размеры PCM-3350.

[Коннекторы PCM-3350]

Таблица 2-1. Коннекторы и их функции.

Маркировка Назначение коннектора
CN1 Ethernet.
CN2 LCD DF13A-40DP-1.25V (Hirose Electric Co., Ltd.). 40-pin двухрядный разъем, используемый для подключения дисплея LCD.
CN3 COM1.
CN4 COM2.
CN5 EIDE HDD.
CN6 PC/104.
CN7 Параллельный порт (LPT).
CN8 Коннектор подсветки LCD (Backlight).
CN9 VGA.
CN11 Коннектор основного питания (+5V).
CN12 PS/2 для подключения клавиатуры и мыши.
CN14 FDD.
CN16 Сокет CompactFlash™.
CN17 USB.
CN18 COM2 RS422/485.
MJ1 Многофункциональные перемычки.
Slot 1 Сокет SODIMM.

PCM 3350 Locating connectors component side fig2 01

Рис. 2-1. Размещение коннекторов на верхней стороне платы PCM-3350 (со стороны установки основных компонентов).

PCM 3350 Locating connectors solder side fig2 02

Рис. 2-2. Размещение коннекторов на нижней, обратной стороне платы PCM-3350.

Важные замечания: всегда полностью отключайте провод питания от платы PCM-3350, когда работаете с ней. Не подключайте к плате любые кабели, когда питание включено, потому что в таком случае на плате могут быть повреждены чувствительные электронные компоненты (из-за неожиданного нарушения питания). Всегда заземляйте свое тело (уравнивайте его потенциал по отношению к общему проводу платы) перед тем, как касаетесь платы, используя для этой цели специальные антистатические наручные браслеты. Современные электронные устройства могут быть очень чувствительны к статическим электрическим зарядам. Применяйте антистатическую упаковку платы для случаев, когда она не установлена и не заземлена на основном шасси.

Плата PCM-3350F/N оборудована 32-битным PCI-интерфейсом Fast Ethernet, соответствующим спецификации IEEE 802.3u

100/10Base-T. Он поддерживается всеми основными сетевыми операционными системами. 10-выводный коннектор Ethernet с шагом выводов (CN1) 10/100Base-T соединяет PCM-3350F/N с сетевым кабелем.

Network boot. В BIOS встроена функция сетевой загрузки. Это может быть разрешено или запрещено через раздел chipset setup конфигурации CMOS. См. далее раздел документации "Настройки Award BIOS".

PCM 3350 Ethernet connector CN1

Таблица C-1. Цоколевка коннектора Ethernet CN1.

Pin Сигнал Pin Сигнал
1 Vcc (+5V) 2 ACTLED-
3 RX+ 4 RX-
5 LILED- 6 GND
7 NC 8 GND
9 TX+ 10 TX-

PCM 3350 LCD connector CN2

Таблица C-2. Цоколевка коннектора LCD (CN2).

Pin Сигнал Pin Сигнал
1 VDDSAFE +5V 2 VDDSAFE +5V
3 GND 4 GND
5 VDDSAFE +3.3V 6 VDDSAFE +3.3V
7 NC 8 GND
9 P0 10 P1
11 P2 12 P3
13 P4 14 P5
15 P6 16 P7
17 P8 18 P9
19 P10 20 P11
21 P12 22 P13
23 P14 24 P15
25 P16 26 P17
27 P18 28 P19
29 P20 30 P21
31 P22 32 P23
33 GND 34 GND
35 SHIFT CLOCK 36 36 FLM (FIRST LINE MARKER)
37 M (DISPLAY ENABLE) 38 LP (LATCH PULSE)
39 ENABKL 40 ENAVEE

Примечание: номер модели сокета CN2 DF13A-40DP-1.25V (Hirose Electric Co., Ltd.).

PCA-3350F предоставляет два последовательных порта: COM1 в режиме RS-232 и COM2 (CN4: RS-232, CN18:RS-422/485). Для их настроек см. раздел CMOS "Integrated Peripheral". Эти порты позволяют подключать различные устройства (мыши, принтеры, промышленное оборудование), а также осуществлять низкоскоростной обмен данными между компьютерами.

Вы можете выбрать адрес ввода/вывода для каждого порта (например, 3F8H [COM1], 2F8H [COM2]) или запретить каждый порт. Используйте программу BIOS Advanced Setup, эти настройки описываются далее разделе документации "Настройки Award BIOS".

Таблица 2-2. Коннекторы COM1, COM2.

Коннектор Функция
COM1 RS-232
COM2 RS-232/422/485

RS-232 (COM1: CN3). Различные последовательные устройства, оборудованные интерфейсом RS-232, реализуют его разными способами. Если Вы встретились с проблемами обмена с последовательным устройством, проверьте соответствие сигналов его выводов подключения с коннектором CN3.

PCM 3350 COM1 connector CN3

Таблица C-3. Цоколевка коннектора COM1 (CN3).

Pin Сигнал Pin Сигнал
1 RLSD 2 DSR
3 RX 4 RTS
5 TX 6 CTS
7 DTR 8 RI
9 GND 10 NC

RS-232/422/485 (COM2: CN4: RS-232; CN18: RS-422/485). COM2 предназначен для работы с режимах RS-232/422/485 последовательного порта. Вы можете выбрать одну из этих функций через BIOS, что подробно описано далее в разделе документации "Настройки Award BIOS". IRQ и диапазон адресов для обоих портов фиксированы. Однако если Вы хотите запретить порт или поменять эти параметры позже, то можете сделать это выполнить через system BIOS setup. Таблица ниже показывает настройки для портов плат PCA-3350F.

PCM 3350 COM2 connector CN4

Таблица C-4. Цоколевка коннектора COM2 (CN4).

Pin Сигнал Pin Сигнал
1 RLSD 2 DSR
3 RX 4 RTS
5 TX 6 CTS
7 DTR 8 RI
9 GND 10 NC

PCM 3350 COM2 connector CN18

Таблица C-14. Цоколевка коннектора COM2 для RS-422/485 (CN18).

Pin Сигнал
1 RXD- порта 422
2 RXD+ порта 422
3 TXD+ портов 422/485
4 TXD- портов 422/485

Таблица 2-3. Настройки по умолчанию последовательных портов.

Порт Адрес Прерывание По умолчанию
COM1 3F8, 3E8 IRQ4 3F8
COM2 2F8, 2E8 IRQ3 2F8

Контроллер Enhanced IDE (Integrated Device Electronics) поддерживает до двух устройств IDE, включая приводы CD-ROM, устройства бекапа на магнитную ленту, жесткие диски HDD и другие устройства IDE.

Подключение HDD. Провод 1 на плоском кабеле обозначает красный или синий провод, все остальные провода серые или белые. Один конец кабеля соединяется с коннектором CN5. Убедитесь что красный (или синий) провод кабеля соответствует выводу 1 этого коннектора, что помечено маркером на плате (с правой стороны). Другой конец кабеля подключается к жесткому диску Enhanced IDE, где вывод 1 кабеля соединяется с выводом 1 диска. В отличие от гибких дисков, жесткие диски IDE могут подключаться к любому концу кабеля. Если Вы подключаете 2 жестких диска, то с помощью перемычек на них один из дисков должен быть переключен в режим master, и другой в режим slave. Если Вы подключаете только один диск, то установите его в режим master.

Таблица C-5. Цоколевка коннектора EIDE жесткого диска (CN5).

PCM 3350 EIDE hard drive connector CN5 Pin Сигнал Pin Сигнал
1 *RESET 2 GND
3 D7 4 D8
5 D6 6 D9
7 D5 8 D10
9 D4 10 D11
11 D3 12 D12
13 D2 14 D13
15 D1 16 D14
17 D0 18 D15
19 GND 20 NC
21 DRQ 22 GND
23 *IOW 24 GND
25 *IOR 26 GND
27 IOCHRDY 28 GND
29 *DACK 30 GND
31 IRQ 32 NC
33 SA1 34 NC
35 SA0 36 SA2
37 *HDCS1 38 *HDCS3
39 NC 40 GND
41 Vcc 42 Vcc
43 GND 44 NC

* Активный уровень лог. 0.

Таблица B-1. Цоколевка коннектора PC/104 (CN6).

Pin
Сигналы
A B C D
0 - - 0V 0V
1 IOCHCHK* 0V SBHE* MEMCS16*
2 SD7 RESETDRV LA23 IOCS16*
3 SD6 +5V LA22 IRQ10
4 SD5 IRQ9 LA21 IRQ11
5 SD4 -5V LA20 IRQ12
6 SD3 DRQ2 LA19 IRQ13
7 SD2 -12V LA18 IRQ14
8 SD1 ENDXFR* LA17 DACK0*
9 SD0 +12V MEMR* DRQ0
10 IOCHRDY N/C MEMW* DACK5*
11 AEN SMEMW* SD8 DRQ5
12 SA19 SMEMR* SD9 DACK6*
13 SA18 IOW* SD10 DRQ6
14 SA17 IOR* SD11 DACK7*
15 SA16 DACK3* SD12 DRQ7
16 SA15 DRQ3 SD13 +5V
17 SA14 DACK1* SD14 MASTER*
18 SA13 DRQ1 SD15 0V
19 SA12 REFRESH* KEY 0V
20 SA11 SYSCLK - -
21 SA10 IRQ7 - -
22 SA9 IRQ6 - -
23 SA8 IRQ5 - -
24 SA7 IRQ4 - -
25 SA6 IRQ3 - -
26 SA5 DACK2* - -
27 SA4 TC - -
28 SA3 BALE - -
29 SA2 +5V - -
30 SA1 OSC - -
31 SA0 0V - -
32 0V 0V - -

* Активный уровень лог. 0.

Также см. ниже раздел "Установка модулей расширения PC/104".

Обычно параллельный порт используется для подключения принтера. PCM-3350 оборудован параллельным портом, поддерживающим несколько режимов ECP/EPP/SPP. К порту осуществляется подключение плоским 26-сигнальным кабелем через коннектор CN7. Если для подключения внешних устройств Вы используете стандартный коннектор DB-25, то Вам нужен соответствующий переходник, на одном конце которого 26-выводный коннектор мама, и на другом конце 25-выводный коннектор DB-25 мама.

Для параллельного порта выделен канал прерывания IRQ7.

Таблица C-7. Цоколевка коннектора параллельного порта (CN7).

PCM 3350 parallel port connector CN7 Pin Сигнал Pin Сигнал
1 *STROBE 14 AFD
2 PD0 15 ERROR
3 PD1 15 INIT
4 PD2 17 SLIN
5 PD3 18 GND
6 PD4 19 GND
7 PD5 20 GND
8 PD6 21 GND
9 PD7 22 GND
10 ACKNOWLEDGE 23 GND
11 BUSY 24 GND
12 PE (PAPER EMPTY) 25 GND
13 SLCT 26 NC

* Активный уровень лог. 0.

Инвертор LCD подключается к CN8 кабелем из 4 проводов, чтобы предоставить питание +12V для дисплея LCD.

PCM 3350 Backlight connector CN8

Таблица C-8. Цоколевка коннектора Backlight (CN8).

Pin Сигнал
1 +12V
2 GND
3 BACKLIGHT ENABLE
4 NC

Интерфейс SVGA платы PCM-3350 предназначен для подключения традиционных дисплеев (мониторов) CRT/VGA через коннектор CN9 с 16 выводами. Для соединения с кабелем VGA через стандартный коннектор DE-15 нужен специальный переходник.

PCM 3350 VGA connector CN9

Таблица C-9. Цоколевка коннектора VGA (CN9).

Pin Сигнал Pin Сигнал
1 RED_OUT 2 VCC_VGA
3 GREEN_OUT 4 GND
5 BLUE_OUT 6 NC
7 NC 8 D2C_DATA (SDA)
9 GND 10 HS
11 GND 12 VS
13 GND 14 D2C_CLOCK (SCL)
15 GND 16 NC

Цоколевка 15-выводного коннектора D-SUB мама на переходнике, вид снаружи на контакты:

D SUB VGA female connector 15pin

Через этот коннектор предоставляется основное напряжение питания на плату PCM-3350 (+5V), а также питание +12V на коннектор подсветки CN8.

PCM 3350 Main power 5V connector CN11

Таблица C-10. Цоколевка коннектора основного питания +5V (CN11).

Pin Сигнал
1 +12V
2 GND
3 GND
4 Vcc (+5V)

Для подключения мыши и клавиатуры предназначается коннектор CN12 с двумя интерфейсами PS/2. В большинстве случаев, особенно для встраиваемых приложений, клавиатура не используется. Если клавиатура отсутствует, то стандартный PC/AT BIOS сообщит об ошибке во время самотестирования при включении питания (power-on self test, POST) или после сброса PC. В меню BIOS платы PCM-3350 есть опция отключения такой ошибки путем выбора "Absent/Present" для клавиатуры (эта опция находится в разделе (Advanced CMOS Setup). Таким образом, отсутствие клавиатуры не помешает встраиваемым приложениям нормально запуститься без зависания системы при прохождении процедуры теста POST. Когда разрешена опция "PS/2 mouse support", системой будет автоматически определено наличие мыши.

PCM 3350 PS2 keyboard mouse connector CN12

Таблица C-11. Цоколевка коннектора PS/2 keyboard/mouse (CN12).

Pin Сигнал
1 PS/2 KB CLOCK
2 PS/2 KB DATA
3 PS/2 MOUSE CLOCK
4 GND
5 Vcc
6 PS/2 MOUSE DATA

Вы можете подключить гибкий диск 3.5" (floppy drive) к встроенному контроллеру платы PCM-3350. Конвертер кабеля диска (daisy-chain drive cable converter, part no. 9681000044) необходим для системы с одним приводом floppy-диска. Плоский 34-проводный кабель подключается одним концом к конвертеру кабеля и другим концом к коннектору floppy-диска. Таким способом в DOS-системе подключается гибкий диск A:.

Таблица C-12. Цоколевка коннектора FDD (CN14).

PCM 3350 FDD connector CN14 Pin Сигнал Pin Сигнал
1 Vcc (+5V) 2 *INDEX
3 Vcc (+5V) 4 *DRIVE SELECT 0
5 Vcc (+5V) 6 DISK CHANGE
7 NC 8 NC (READY)
9 NC (HD OUT) 10 *MOTOR ON
11 NC 12 *DIRECTION SELECT
13 NC (1.6 MB IN) 14 *STEP
15 GND 16 *WRITE DATA
17 GND 18 *WRITE GATE
19 GND 20 *TRACK 00
21 GND 22 *WRITE PROTECT
23 GND 24 *READ DATA
25 GND 26 SIDE SELECT

* Активный уровень лог. 0.

Плата PCM-3350 оборудована сокетом для подключения диска CompactFlash™ Type I. Этот сокет установлен со стороны пайки платы, он поддерживает интерфейс IDE карт диска CompactFlash. Сам по себе сокет разработан так, что он предотвращает неправильную установку карты CompactFlash. Когда устанавливаете или извлекаете карту CompactFlash, то убедитесь, что питание системы выключено. По умолчанию диск карты CompactFlash подключается в системе PC как диск E:.

PCM 3350 CompactFlash socket figC 1

Рис. C-1. Сокет CompactFlash™.

Таблица C-13. Цоколевка сокета CompactFlash™ (CN16).

Pin Сигнал Pin Сигнал
1 GND 2 D03
3 D04 4 D05
5 D06 6 D07
7 *CS0 8 A10
9 *ATA SEL 10 A09
11 A08 12 A07
13 +5V 14 A06
15 A05 16 A04
17 A03 18 A02
19 A01 20 A00
21 D00 22 D01
23 D02 24 *IOCS16
25 *CD2 26 *CD1
27 D11 28 D12
29 D13 30 D14
31 D15 32 *CS1
33 *VS1 34 *IORD
35 *IOWR 36 *WE
37 INTRQ 38 +5V
39 *CSEL 40 *VS2
41 *RESET 42 IORDY
43 *INPACK 44 *REG
45 *DASP 46 *PDIAG
47 D08 48 D09
49 D10 50 GND

* Активный уровень лог. 0.

На плате PCM-3350F есть два интерфейса USB, позволяющие на лету, без выключения системы, подключать и отключать внешние устройства USB (горячее подключение до 127 внешних устройств) с возможностью их автоматического определения и конфигурирования (plug-and-play). Интерфейсы USB удовлетворяют спецификации USB rev. 1.0 и их шина +5V защищена предохранителем.

Интерфейсы USB можно подключить через 8-выводный коннектор CN17. Интерфейсы USB можно запретить настройками системной BIOS.

PCM 3350 USB connector CN17

Цоколевка коннектора USB (CN17).

Pin Сигнал Pin Сигнал
1 VBUS (+5V) 2 VBUS (+5V)
3 D+ 4 D+
5 D- 6 D-
7 GND 8 GND

Вы можете установить любой объем памяти SDRAM в пределах от 8 до 128 мегабайт, используя 144-выводные модули SODIMM (Small Outline Dual Inline Memory Module) на 8, 16, 32 или 128 мегабайт.

Замечание: эти модули можно установить в сокет только одним способом. Их позолоченные контактные площадки должны быть ориентированы вниз, к сокету SODIMM. Ниже описана процедура установки модуля SODIMM.

1. Убедитесь, что питание системы выключено.

2. Установите модуль SODIMM, для этого переверните его так, чтобы поверхность позолоченных контактов была направлена вниз, к контактам сокета SODIMM.

3. Вставляйте модуль SODIMM в сокет под углом 45 градусов, чтобы верхняя часть модуля нависала над металлическим защелками.

4. Мягко поверните модуль, опуская плоскость модуля SODIMM параллельно плате PCM-3350 до тех пор, пока на модуле не зафиксируются металлические защелки.

5. Проверьте, насколько хорошо установился модуль, он не должен шататься и перемещаться возле сокета.

PCM 3350 SODIMM dimensions

Перемычки для различных функций (MJ1)

PCM 3350 Multifunction Jumpter MJ1

MJ1-A (1, 2, 3): вход для напряжений -5V и -12V.

MJ1-B (5, 6, 7): подключение вентилятора.

MJ1-C (9, 10): кнопка сброса.

MJ1-D (12 .. 16): подключение IR-трансивера.

MJ1-E (18, 19, 20): переключение сигнала таймера wathdog.

Предоставляет дополнительное питание для тех периферийных устройств, которые требуют напряжений -5V и -12V.

PCM 3350 MJ1 A

Таблица C-15. MJ1-A, ввод -5V, -12V.

Pin Сигнал
1 -5V
2 GND
3 -12V

Плата PCM-3350 оборудована GX1 CPU с низким энергопотреблением. Если охлаждать этот процессор только встроенным радиатором, PCM-3350 будет нормально работать при температуре окружающего воздуха до 60°C. Если температура превышает 60°C, то рекомендуется подключить вентилятор охлаждения. Для этой цели предоставляется коннектор для подключения вентилятора охлаждения CPU (с напряжением +5V).

PCM 3350 MJ1 B

Таблица C-16. MJ1-B, коннектор вентилятора.

Pin Сигнал
5 +5V
6 GND
7 +12V

Кратковременное нажатие кнопки активирует сброс системы.

PCM 3350 MJ1 C

Таблица C-17. MJ1-C, кнопка сброса.

Pin Сигнал
9 *system reset
10 GND

* Активный уровень лог. 0.

Этот коннектор поддерживает опциональную возможность беспроводной инфракрасной передачи и приема. Модуль приемопередатчика монтируется в корпусе устройства. Эту настройку Вы должны сконфигурировать через BIOS setup.

PCM 3350 MJ1 D

Таблица C-18. MJ1-D, IR-коннектор.

Pin Сигнал
12 +5V
13 NC
14 Receive
15 GND
16 Transmit

Встроенный сторожевой таймер (watchdog) снижает вероятность полного нарушения работы системы (зависания) из-за помех EMP (electro-magnetic pulse) и других причин. Настройка сторожевого таймера осуществляется двумя перемычками и запуском управляющей программы.

Когда сторожевой таймер разрешен, и CPU останавливается, сторожевой таймер либо сбросит систему, либо сгенерирует прерывание IRQ11, в зависимости от установки перемычки MJ1-E.

PCM 3350 MJ1 E

Таблица C-19. MJ1-E, перемычка watchdog.

Pin Сигнал
18 *IRQ11
19 GND
20 *system reset

* Активный уровень лог. 0.

[Программирование сторожевого таймера]

В конфигурации по умолчанию таймер разрешается при сбросе системы.

Чтобы разрешить таймер watchdog, нужно записывать 1 с регулярными интервалами в I/O порт по адресу 443 (hex). Первый раз Ваша программа прочитает этот порт, тем самым разрешая его. После этого Ваша программа должна записать 1 в порт 443h с интервалами меньше 1.6 секунд. Иначе таймер watchdog активирует сброс CPU. Когда нужно запретить таймер watchdog, программа должна записать 0 в 443.

Если обработка CPU зайдет в тупик из-за помех EMI или ошибки в программе, то программа перестанет посылать сигналы в порт I/O по адресу 443h. В результате таймер автоматически сбросит CPU, программа перезагрузится и работа системы будет продолжена.

Вы должны написать свою программу так, чтобы она записывала 1 в порт I/O 443h с интервалами короче, чем предустановленный интервал таймера. Допуск на интервал таймера составляет ±30%, поэтому программа должна обновлять таймер каждую секунду.

Следующий пример показывает, как программа на BASIC может использовать сторожевой таймер.

10 REM Пример программы, использующей таймер Watchdog.
20 X=Out &H443,1     REM Разрешение и обновление watchdog.
30 GOSUB 1000        REM Задача #1, она занимает 1 секунду для завершения.
40 X=Out &H443,1     REM Обновление Watchdog
50 GOSUB 2000        REM Задача #2, она занимает 1 секунду для завершения.
60 X=Out &H443,0     REM Запрет watchdog.
70 END

1000 REM Подпрограмма #1, время выполнения которой занимает 1 секунду.
.
.
.
1070 RETURN

2000 REM Подпрограмма #2, время выполнения которой занимает 1 секунду.
.
.
.
2090 RETURN

[Программная конфигурация]

В этом разделе будет показано, как конфигурировать PCM-3350 в соответствии с требованиями приложения. Award system BIOS описывается в разделе "Настройки BIOS".

Системный BIOS платы PCM-3350 и пользовательские драйверы размещаются в 32-битном Flash ROM на 256 килобайта, микросхема U17. В одном чипе Flash находятся одновременно системный BIOS и VGA BIOS. Тип дисплея можно сконфигурировать с помощью программного обеспечения. Этот метод минимизирует количество используемых микросхем памяти и упрощает конфигурирование. Вы можете поменять BIOS дисплея простым перепрограммированием чипа Flash.

CD-диск с программными утилитами. PCM-3350 поставляется в комплекте с CD-ROM (см. [1]), где находятся программные утилиты. На нем содержится необходимые файлы для настройки дисплея VGA. Директории и файлы расположены на диске следующим образом:

-----+---- AWDFLASH.EXE
     +---- CBROM.EXE
     +---- 3350Vxxx.BIN

Рис. 3-1. Содержимое диска с утилитами для PCM-3350.

AWDFLASH.EXE: это программа, которая позволит Вам обновить BIOS Flash ROM.

3350110.BIN: двоичный файл, в котором содержится системный BIOS.

CBROM.EXE: это программа позволит Вам скомбинировать свой собственный VGA BIOS с системным BIOS (3350V110.BIN).

Программная конфигурация дисплея. Расположенный на плате PCM-3350 интерфейс VGA/LCD поддерживает плоские панели 18-битного TFT LCD, а также традиционные аналоговые мониторы CRT. Этот интерфейс может управлять CRT-мониторами с разрешающей способностью до 1024x768 точек с 24 битами цвета на точку. Также интерфейс может управлять цветовыми панелями LCD с разрешающей способностью 1024x768 точке с 18 битами цвета на точку. Тип LCD полностью конфигурируется через программную утилиту, без каких-либо перемычек. Тип LCD конфигурируется следующим образом:

1. Подайте питание на PCM-3350 с подключенным цветным дисплеем TFT, при этом вступит в действие установка по умолчанию. Убедитесь, что файл AWDFLASH.EXE и *.BIN файлы находятся на рабочем устройстве.

Замечание: убедитесь, что Вы не запускаете AWDFLASH.EXE, когда Ваша система работает в режиме EMM386.

2. В командной строке введите команду AWDFLASH.EXE. Запустится программа конфигурирования VGA:

PCM 3350 BIOS VGA setup screen fig3 02

Рис. 3-2. Экран программы BIOS VGA setup.

3. В командной строке введите имя BIN-файла, который поддерживает Ваш дисплей. Когда Вы убедитесь, что правильно ввели имя файла, нажмите Enter. Появится запрос "Do you want to save?" (Вы хотите сохранить?). Если Вы хотите продолжить, то нажмите Y, иначе нажмите N.

4. Если Вы решили продолжить, то программа выдаст еще один вопрос "Are you sure to program (Y/N)?" (Вы уверены, что хотите запрограммировать?). Если Вы хотите продолжить, то нажмите Y, иначе нажмите N для выхода из программы.

Новая конфигурация VGA запишется в микросхему ROM BIOS. Эта конфигурация останется активной до тех пор, пока Вы снова не запустите AWDFLASH.EXE и не поменяете настройки.

Таблица 3-1. Подключение Toshiba LTM10C042 (640 x 480 TFT color LCD).

LTM10C042 CN2 платы PCM-3350
Pin Сигнал Pin Сигнал
1 GND 3 GND
2 CLK 35 SHFCLK
3 GND 4 GND
4 R0 27 PD12
5 R1 28 PD13
6 R2 29 PD14
7 GND 8 GND
8 R3 30 PD15
9 R4 31 PD16
10 R5 32 PD17
11 GND 33 GND
12 G0 19 PD6
13 G1 20 PD7
14 G2 21 PD8
15 GND 33 GND
16 G3 22 PD9
17 G4 23 PD10
18 G5 24 PD11
19 GND 34 GND
20 ENAB 37 M
21 GND 34 GND
22 B0 11 PD0
23 B1 12 PD1
24 B2 13 PD2
25 GND 39 GND
26 B3 14 PD3
27 B4 15 PD4
28 B5 16 PD5
29 GND 39 GND
30 VDD 5 +5V
31 VDD 6 +5V

Таблица 3-1. Подключение Toshiba LTM12C275A (800 x 600 TFT color LCD).

LTM12C275A CN2 платы PCM-3350
Pin Сигнал Pin Сигнал
1 GND 3 GND
2 NCLK 35 SHFCLK
3 NC - NC
4 NC - NC
5 GND 4 GND
6 R0 27 PD12
7 R1 28 PD13
8 R2 29 PD14
9 R3 30 PD15
10 R4 31 PD16
11 R5 32 PD17
12 GND 8 GND
13 G0 19 PD6
14 G1 20 PD7
15 G2 21 PD8
16 G3 22 PD9
17 G4 23 PD10
18 G5 24 PD11
19 GND 33 GND
20 B0 11 PD0
21 B1 12 PD1
22 B2 13 PD2
23 B3 14 PD3
24 B4 15 PD4
25 B5 16 PD5
26 ENAB 37 M/DE
27 GND 34 GND
28 VCC 5 +5V
29 VCC 6 +5V
30 GND 39 GND

Экраны LCD очень популярны в применении вместе с CPU-картами (платами) компании Advantech, такими как biscuit PC и устройства POS-серии PCA-6135/6145/6153 и PCA-6751/PCA-6751V. Подключение LCD в общем случае виртуально невозможно без проведения технической экспертизы. Advantech предоставляет пользователям службы интеграции LCD для помощи в настойке их систем. Руководство "LCD lighting" от Advantech разъясняет, как выполнить соединения между интерфейсами LCD и LCD-панелями, как управлять контрастом, яркостью, источником VEE, инвертером LCD и другими факторами, влияющими на успешную инсталляцию панелей LCD.

Вот краткое описание служб LCD lighting от Advantech:

a) Политика распространяется только на продукцию Advantech, которая включает поддержку LCD.

b) Пользователь должен отправить для службы следующие компоненты LCD:

• Инвертер DC-AC и кабель (например коннектор с проводами или без них) и даташит.
• LCD flat panel и кабель (коннектор с проводами или без них) и полный даташит.

c) Advantech предоставит пользователю депозитный счет. Этот депозит будет возмещен, когда обслуживание превысит минимальный объем.

d) Пользователь должен подписать соглашение и отправить его в Advantech по факсу перед отправкой пакета LCD. Advantech резервирует за собой право в отказе от обслуживания, если пользователь не сможет предоставить требуемые документы и дополнительные части.

e) Advantech предоставит файл BIOS и кабель соединения для пользователя по завершению обслуживания.

f) Для завершения разработки требуется минимум 7 дней, начиная с момента получения пакета LCD компанией Advantech.

Для списка поддерживаемых 18-битных TFT дисплеев свяжитесь со службой поддержки пользователей Advantech, которая предоставит больше информации по файлам поддержки (см. http://www.advantech.com/support).

[Настройки Award BIOS]

Тест системы и инициализация. Эти подпрограммы тестируют и инициализируют аппаратуру платы. Если при тестировании будет обнаружена ошибка, то Вы услышите короткие звуковые сигналы или увидите соответствующие сообщения на экране. Есть два вида ошибок: фатальные и не фатальные. В случае не фатальной ошибки система обычно может продолжить последовательность загрузки. Сообщения о не фатальных ошибках обычно появляются на экране вместе со следующими инструкциями:

press < F1 > to RESUME

Запишите для себя содержимое сообщения и нажмите клавишу F1 для продолжения последовательности загрузки.

Верификация системной конфигурации. Эти подпрограммы проверяют правильность текущей конфигурации системы, сохраненной в памяти CMOS платы. Если будет обнаружена ошибка, то программа выведет соответствующее сообщение. Тогда Вам нужно будет запустить программу BIOS setup для установки конфигурационной информации в памяти.

Вот три возможные ситуации, когда Вам понадобится поменять настройки CMOS:

1. Первый запуск системы.
2. Изменилось подключенное к системе оборудование.
3. Пропало резервное питание памяти CMOS, в результате чего конфигурационная информация была стерта.

Память CMOS платы PCM-3350 получает резервное питание от литиевой батарейки 3V. При нормальной эксплуатации этой батарейки должно хватить на 10 лет, однако после этого срока она может разрядиться и потребуется замена (батарея впаивается в плату PCM-3350).

Award BIOS ROM содержит встроенную программу настройки опций, которая позволяет установить базовую конфигурацию системы. Этот тип информации сохраняется в CMOS RAM, содержимое которой поддерживается питанием от батарейки, что обеспечивает сохранение информации, когда выключается питание системы.

Вход в программу настройки BIOS setup. Включите питание компьютера и сразу нажмите клавишу Del. Это позволит войти в Setup.

PCM 3350 BIOS initial screen fig4 01

Рис. 4-1. Начальный экран программы BIOS setup.

Standard CMOS setup. Когда выбрана опция STANDARD CMOS SETUP из меню начального экрана (рис. 4-1), отобразится окно, показанное на рис. 4-2. Это меню стандартных настроек для конфигурирования таких компонентов системы, как дата, время, тип жесткого диска, гибкого диска и экрана. Когда изменяемое поле подсвечено, в нижней части экрана будет отображена подсказка по этому параметру.

PCM 3350 BIOS standard CMOS setup fig4 02

Рис. 4-2. Экран меню Standard CMOS setup.

BIOS features setup. Когда выбрана опция BIOS FEATURES SETUP из меню начального экрана, отобразится окно, показанное на рис. 4-3. Этот пример экрана содержит настройки производителя по умолчанию для PCM-3350.

PCM 3350 BIOS features setup fig4 03

Рис. 4-3. Экран меню BIOS features setup.

Chipset features setup. Когда выбрана опция CHIPSET FEATURES SETUP из меню начального экрана, отобразится окно, показанное на рис. 4-4. Этот пример экрана содержит настройки производителя по умолчанию для PCM-3350.

PCM 3350 BIOS chipset features setup fig4 04

Рис. 4-4. Экран меню Chipset features setup.

Power management setup. Когда выбрана опция POWER MANAGEMENT SETUP из меню начального экрана, отобразится окно, показанное на рис. 4-5. Этот пример экрана содержит настройки производителя по умолчанию для PCM-3350.

PCM 3350 BIOS power management setup fig4 05

Рис. 4-5. Экран меню Power management setup.

PnP/PCI configuration. Когда выбрана опция PnP/PCI CONFIGURATION из меню начального экрана, отобразится окно, показанное на рис. 4-6. Этот пример экрана содержит настройки производителя по умолчанию для PCM-3350.

PCM 3350 BIOS PnP PCI configuration fig4 06

Рис. 4-6. Экран меню PnP/PCI configuration.

Integrated peripherals. Когда выбрана опция INTEGRATED PERIPHERALS из меню начального экрана, отобразится окно, показанное на рис. 4-7. Этот пример экрана содержит настройки производителя по умолчанию для PCM-3350. По умолчанию поддерживается тип панели (PANEL TYPE) дисплея 18-bit 640x480 TFT LCD.

PCM 3350 BIOS integrated peripherals fig4 07

Рис. 4-7. Экран меню Integrated peripherals.

Change password. Для смены пароля, выберите опцию PASSWORD SETTING из главного меню настроек (рис. 4-1) и нажмите Enter.

1. Если настройки CMOS испорчены или эта опция никогда ранее не использовалась, пустой пароль по умолчанию сохраняется в ROM. Экран покажет следующее сообщение:

Enter Password:

Введите необходимый пароль и нажмите Enter.

2. Если настройки CMOS не испорчены или ранее эта опция использовалась для смены пароля, у пользователя запрашивается текущий пароль, сохраненный в CMOS. Экран отобразит следующее сообщение:

Confirm Password:

Введите текущий пароль и нажмите Enter.

3. После нажатия Enter (пароль ROM по умолчанию) или текущего пароля (определенного пользователем) Вы можете поменять пароль, сохраненный в CMOS. Пароль может состоять максимум из восьми (8) символов. Чтобы разрешить эту функцию, Вы должны сначала выбрать либо Setup, либо System в BIOS FEATURES SETUP.

Save & exit setup. Если выбрать эту опцию и нажать Enter, то значения, введенные в пунктах меню настроек будут записаны в память CMOS чипсета. Микропроцессор будет каждый раз загружать и проверять эти настройки, когда система будет включена или сброшена. Эта запись информации требуется требуется для работы системы.

Exit without saving. Если выбрать эту опцию и нажать Enter, то произойдет выход из программы настройки без записи любых новых измененных значений.

[Интерфейс PCI Bus Ethernet]

В этом разделе предоставляется информация по конфигурированию сетевого интерфейса: инсталляция драйвера Ethernet для Windows 98/NT/2000 и дополнительная информация.

PCM-3350 оборудован 32-битным чипсетом Ethernet, полностью совместимым со стандартами IEEE 802.3 100 Mbps CSMA/CD. Это поддерживается большинством сетевых операционных систем. Также интерфейс совместим с обоими стандартами 100Base-T и 10Base-T.

Может быть использована функция сетевой загрузки операционной системы через файлы образа boot ROM. Файлы boot ROM BIOS комбинируются с системной BIOS, что может быть разрешено или запрещено в BIOS setup.

Установка драйвера Ethernet. Перед установкой драйвера Ethernet ознакомьтесь с процедурами, описанными ниже. Вы должны знать, какая у Вас установлена операционная система на PCM-3350, после чего необходимо выбрать соответствующую процедуру установки. После этого просто следуйте шагам процедуры установки. Вы быстро завершите установку, даже если не знакомы с инструкциями MS-DOS или Windows.

Примечание: иллюстрации Windows в этом разделе даны только для примеров. Вы должны следовать инструкциям шагов процедуры установки, которые будут появляться на экране.

1. Select "Start", "Settings", "Control Panel". Затем выберите "Network".

PCM 3350 Windows Control Panel Network

2. Кликните "Add" и подготовьтесь к установке сетевых функций.

PCM 3350 Windows Network config

3. Выберите пункт "Adapter" для добавления карты Ethernet и кликните на кнопку Add.

PCM 3350 Windows select Network component type

4. Кликните "Have Disk" для установки драйвера.

PCM 3350 Windows install adapter driver1

5. Вставьте CD в привод D:, заполните поле ввода путем "D:\PC104\3350\LAN\82559ER\W9x&w2k" и кликните "OK".

PCM 3350 Windows install adapter driver2

6. Выберите пункт с адаптером "82559ER" и кликните "OK".

PCM 3350 Windows install adapter driver3

7. Убедитесь, что корректно установлены конфигурации необходимых пунктов настроек, кликните "OK" для перезагрузки.

PCM 3350 Windows install adapter driver4 reboot

Примечание: корректный путь поиска драйвера для Windows NT: "D:\PC104\3350\LAN\82559ER\WinNT".

Дополнительную информацию по сетевому адаптеру можно найти на сайтах Realtek (www.realtek.com) и Advantech (www.advantech.com, www.advantech.com.tw).

[Настройка SVGA]

Плата PCM-3350 оборудована интерфейсом LCD/VGA. В этом разделе описана установка сертифицированных драйверов для Cyrix MediaGX SVGA в среде OS Windows 95/98/NT.

Чипсет. PCM-3350 использует чипсет NS CS5530A для своего контроллера VGA. Он поддерживает многие популярные 18-битные дисплеи LCD и традиционные аналоговые мониторы CRT. VGA BIOS поддерживает LCD. Дополнительно поддерживаются аналоговые мониторы с чередованием и без чередования строк (цветной и монохромный VGA) в режимах высокого разрешения с сохранением полной совместимости с IBM VGA. Цифровые мониторы (например MDA, CGA и EGA) не поддерживаются. Многочастотные (multisync) мониторы обрабатываются как если бы они были аналоговыми.

Память дисплея. Для памяти экрана задействуется область размером от 1 до 4 мегабайта из общей памяти. При этом контроллер VGA может выводить сигнал на CRT дисплеи или цветные панели с разрешениями до 1024x768 точек, 64K цветов. Память дисплея может быть расширена в BIOS до 4 мегабайт для выбора разрешения true-color 1024x768 точек.

Установка драйвера SVGA. Выполните следующие шаги для установки драйвера SVGA. Скриншоты ниже даны только для примеров. Вы должны следовать инструкциям шагов установки, уделяя внимания инструкциям, которые будут появляться на экране. Привод CD-ROM обозначается в этой документации буквой "D:". Когда используется дисплей CRT: убедитесь, что настройки разрешения плоской панели (параметр flat panel resolution, выбранный в BIOS setup) те же самые, что и в настройках разрешения экрана VGA (в Windows). Иначе картинка на экран может выводиться неправильно.

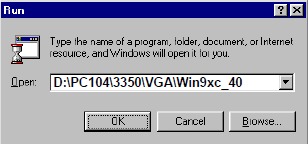

1. Вставьте CD в привод D:, кликните на кнопку "Start" и затем выберите "Run". Введите правильный путь для драйвера (как в примере ниже):

"D:\PC104\3350\VGA\Win9xc_40"

PCM 3350 Windows9x install SVGA driver1

Кликните "OK".

2. Кликните "Finish" для продолжения.

PCM 3350 Windows9x install SVGA driver2

3. Кликните "Next" для перехода к следующему шагу. Кликните "Yes" после того, как прочитаете соглашение о лицензии (license agreement).

PCM 3350 Windows9x install SVGA driver3

4. Следуйте инструкциям, которые будут появляться на экране.

PCM 3350 Windows9x install SVGA driver4

5. Вставьте Win95/98 CD-ROM в привод CD-ROM. Введите корректный путь для исходных файлов Win9x.

PCM 3350 Windows9x install SVGA driver5

6. Кликните "Yes", затем кликните "Finish" для перезапуска компьютера.

PCM 3350 Windows9x install SVGA driver6 reboot

1. Выберите "Start", "Settings", затем "Control Panel", чтобы появился экран, показанный ниже. Выполните двойной клик на иконке "Display".

PCM 3350 WindowsNT install SVGA driver1

2. Выберите "Settings", кликните на кнопку "Display Type".

PCM 3350 WindowsNT install SVGA driver2

3. Кликните на кнопку "Change...".

PCM 3350 WindowsNT install SVGA driver3

4. Кликните на кнопку "Have Disk...".

PCM 3350 WindowsNT install SVGA driver4

5. Вставьте диск в привод CD-ROM. Введите путь "D:\PC104\3350\VGA\WINNT\VGA.110\", клинките "OK".

PCM 3350 WindowsNT install SVGA driver5

6. Выберите подсвеченный пункт, кликните "OK".

PCM 3350 WindowsNT install SVGA driver6

7. Кликните "Yes" для продолжения.

PCM 3350 WindowsNT install SVGA driver7

8. Кликните "OK" для перезагрузки.

PCM 3350 WindowsNT install SVGA driver8 reboot

9. После перезагрузки снова выберите "Start", "Settings", затем "Control Panel" и кликните на иконке "Display". Настройте разрешение экрана (resolution) и количество поддерживаемых цветов (color). Кликните "Test" для проверки установки нового разрешения экрана. Кликните "OK" для сохранения установок.

PCM 3350 WindowsNT install SVGA driver9

Для дополнительной информации про установку PCI/SVGA для платы PCM-3350, включая обновления драйверов, руководства по устранению проблем и списки FAQ, посетите сайты Cyrix (www.national.com) и Advantech (www.advantech.com, www.advantech.com.tw).

[Установка модулей расширения PC/104]

Коннекторы PC/104 платы PCM-3350 предоставляют возможность расширения системы путем подключения модулей PC/104. Выполните следующие шаги для монтирования модулей PC/104:

1. Извлеките плату PCM-3350 из системы.

2. Установите перемычки или выполните другие необходимые изменения на плате CPU. После того, как модуль PC/104 будет смонтирован, это будет трудно сделать в будущем.

3. Обычные модули PC/104 снабжены коннекторами "папа", и они монтируются сверху на плату PCM-3350 (см. диаграмму установки на рис. B-1). Установите модуль PC/104 на плату CPU.

PCM 3350 PC104 module mounting figB 1

Рис. B-1. Диаграмма монтирования модуля PC/104.

4. Закрепите модуль PC/104 на плате CPU, используя 4 отверстия и винты.

PCM 3350 PC104 module dimensions figB 2

Рис. B-2. Размеры модуля PC/104, в мм (±0.1 мм).

[Распределение системных ресурсов]

Таблица D-1. Системные порты I/O. Адреса и диапазоны адресов указаны в формате HEX.

Addr Устройство
000-01F Контроллер DMA.
020-021 Контроллер прерываний 1, master.
022-023 Адрес чипсета.
040-05F Таймер 8254.
060-06F Контроллер клавиатуры 8042.
070-07F Часы реального времени (RTC), маска немаскируемого прерывания (NMI).
080-09F Регистр страницы DMA.
0A0-0BF Контроллер прерываний 2.
0C0-0DF Контроллер DMA.
0F0 Очистка математического сопроцессора.
0F1 Сброс математического сопроцессора.
0F8-0FF Математический сопроцессор.
170-178 2-й fixed disk для CompactFlash.
1F0-1F8 1-й fixed disk.
200-207 Game I/O.
278-27F Зарезервировано.
2F8-2FF Последовательный порт 2 (COM2).
300-31F Ethernet**.
360-36F Зарезервировано.
378-37F Параллельный порт принтера 1 (LPT1).
380-38F SDLC, bisynchronous 2.
3A0-3AF Bisynchronous 1
3B0-3BF Монохромный дисплей и адаптер принтера (LPT1).
3C0-3CF Зарезервировано.
3D0-3DF Адаптер цветного/графического монитора.
3F0-3F7 Контроллер FDD.
3F8-3FF Последовательный порт 1 (COM1).
443 Сторожевой таймер (WathDog).

** Установка по умолчанию.

Таблица D-2. Назначение каналов DMA.

Канал Функция
0 Доступен для пользователя.
1 Доступен для пользователя.
2 FDD (8-битная передача).
3 LPT**.
4 Каскадирование для контроллера DMA 1.
5 Доступен для пользователя.
6 Доступен для пользователя.
7 Доступен для пользователя.

** Настройка по умолчанию DMA для параллельного порта DMA 3. Можно выбрать DMA 1, DMA 3.

Таблица D-3. Назначение прерываний.

Прерывание Источник прерывания
NMI Обнаружена ошибка четности.
IRQ0 Таймер интервалов.
IRQ1 Клавиатура.
IRQ2 Прерывание от контроллера 2 (каскадирование).
IRQ3 COM2.
IRQ4 COM1.
IRQ5 Доступно для пользователя.
IRQ6 Контроллер FDD.
IRQ7 LPT1.
IRQ8 Часы реального времени (RTC).
IRQ9 Зарезервировано.
IRQ10 Доступно для пользователя.
IRQ11 Зарезервировано для сторожевого таймера.
IRQ12 Мышь PS/2.
IRQ13 Прерывание от сопроцессора.
IRQ14 Primary IDE.
IRQ15 Secondary IDE (для CompactFlash).

IRQ для USB и Ethernet устанавливается системой автоматически.

Таблица D-4. Карта памяти первого 1 MB. Диапазоны адресов указаны в формате HEX.

Addr Устройство
0000-9FFF Базовая память.
A000-AFFF Графика EGA/VGA.
B000-B7FF Зарезервировано для использования в графических режимах.
B800-BFFF Текст CGA/EGA/VGA.
C000-C7FF VGA BIOS.
C800-CBFF Ethernet ROM*.
CC00-DFFF Доступно для пользователя.
E000-EFFF Не используется.
F000-FFFF System ROM.

* Установка по умолчанию.

[Ссылки]

1030808Advantech-PC-drivers.iso - образ CD-ROM с драйверами для PCM-3350 от Advantech.
2Установка Damn Small Linux на компьютер PCM-3350.



Добавить комментарий


Защитный код
Обновить

Top of Page
