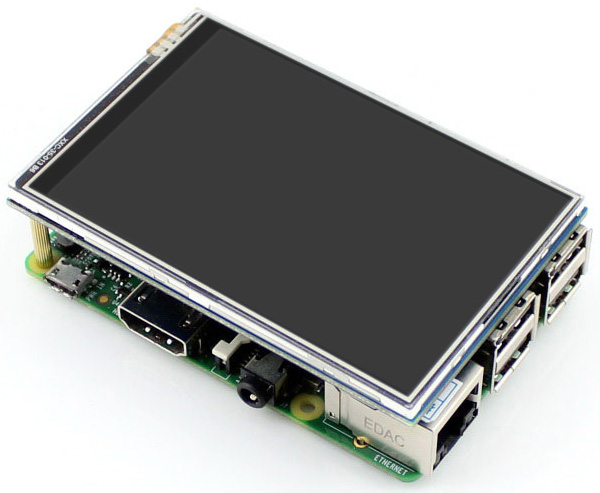

Экран LCD разрешением 480x320 точек, размером 3.5 дюйма по диагонали, с резистивным тачскрином, специально разработанный для работы с любым Raspberry Pi, который оборудован стандартным коннектором с шагом контактов 2.54 мм. Для него имеются готовые драйверы (работающие под Raspbian/Ubuntu/Kali), также поддерживается драйвер FBCP, позволяющий программно конфигурировать разрешение экрана и настроить второй дисплей. Размер экрана идеально подходит под размер плат Raspberry Pi B+/2B/3B/3B+. Есть возможность программно реализованной экранной клавиатуры, благодаря чему можно взаимодействовать с системой без клавиатуры и мыши.

Существует 2 разновидности этого экрана, 3.5inch RPi LCD (A) и 3.5inch RPi LCD (B), которые аппаратно совместимы друг с другом (при использовании разных драйверов), и в большинстве случаев могут заменять друг друга. Версия (A) дешевле, а версия (B) имеет матрицу IPS и имеет более высокое качество картинки.

Ключевые параметры:

• 65536 отображаемых цветов, разрешающая способность 320*480 точек.
• Соотношение сторон экрана 8:5.
• Подсветка LED.
• Интерфейс подключения SPI.
• Тип тачскрина резистивный, контроллер тачскрина XPT2046.
• Ток потребления около 200 мА.

Интерфейс:

[Установка LCD]

Существует 2 варианта установки, хорошо описанные в [1] - путем установки драйвера, и путем применения образа карты SD от Waveshare, где этот драйвер уже предварительно установлен. Оба этих способа очень просты, здесь будет описан только способ установки драйвера.

1. Выключите питание, и подсоедините LCD к вашему Raspberry Pi. Его надо установить так, чтобы контакты 1 и 2 коннектора "мама" LCD совпали с контактами 1 и 2 коннектора "папа". Ширина разъема LCD меньше, чем ширина разъема Pi, поэтому нужно совместить левый край разъемов, где находятся контакты 1 и 2.

2. Включите питание, дождитесь загрузки Pi и подключитесь к его командной строке через SSH. Если у вас подключен обычный монитор HDMI и клавиатура, то можно запустить терминал в графическом интерфейсе, но имейте в виду, что для успешной загрузки драйвера Pi должен быть подключен к Интернет. Выполните следующие команды:

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
chmod +x LCD35-show
./LCD35-show

Установка может занять пару минут. После завершения установки система перезагрузится и на экране LCD появится рабочий стол и курсор, который будет управляться касаниями на тачскрин.

Замечания:

1. Выполнение команды apt-get upgrade может привести к тому, что LCD не сможет работать правильно. В таком случае нужно отредактировать файл config.txt на карте SD и удалить там строчку dtoverlay=ads7846.
2. При использовании Raspbian-lite, команда для установки touch-драйвера должна быть следующая команда:

./LCD35-show lite

[Изменение ориентации экрана]

После того, как драйвер установлен, можно повернуть картинку следующими командами. Здесь параметр X это угол разворота экрана в градусах, который может быть 0, 90, 180 или 270:

sudo ./LCD28-show X

Или для новой версии:

sudo ./LCD28-show-V2 X

Для Raspbian-lite используйте команды:

sudo ./LCD28-show lite X

Или для новой версии:

sudo ./LCD28-show-V2 lite X

[Калибровка тачскрина]

LCD может быть откалиброван демонстрационной программой xinput-calibrator. Замечание: Raspberry Pi должен быть подключен к сети, иначе программа не установится. Для установки запустите команду:

sudo apt-get install xinput-calibrator

Кликните на кнопку "Menu" панели задач, и выберите "Preference" -> "Calibrate Touchscreen". Для калибровки следуйте указаниям программы. Для вступление настроек калибровки в силу может потребоваться перезагрузка.

Вы можете создать файл 99-calibration.conf для сохранения параметров тача (если этот файл уже существует, то это необязательно).

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

Сохраните touch-параметры (могут отличаться в зависимости от LCD) в файл 99-calibration.conf, как показано на картинке:

Section "InputClass"
        Identifier      "calibration"
        MatchProduct    "ADS7846 Touchscreen"
        Option  "Calibration"   "208 3905 288 3910"
        Option  "SwapAxes"      "0"
EndSection

sudo apt-get install update
sudo apt-get install matchbox-keyboard
sudo nano /usr/bin/toggle-matchbox-keyboard.sh

#!/bin/bash

# Этот скрипт произведет переключение виртуальной клавиатуры

PID=`pidof matchbox-keyboard`

if [ ! -e $PID ]; then

  killall matchbox-keyboard

else

  matchbox-keyboard -s 50 extended&

fi

sudo chmod +x /usr/bin/toggle-matchbox-keyboard.sh
sudo mkdir /usr/local/share/applications
sudo nano /usr/local/share/applications/toggle-matchbox-keyboard.desktop

[Desktop Entry]
Name=Toggle Matchbox Keyboard
Comment=Toggle Matchbox Keyboard`
Exec=toggle-matchbox-keyboard.sh
Type=Application
Categories=Panel;Utility;MB
X-MB-INPUT-MECHANSIM=True

sudo nano /etc/xdg/lxpanel/LXDE-pi/panels/panel

Plugin {

type = launchbar
Config {
Button {

id=lxde-screenlock.desktop

}
Button {

id=lxde-logout.desktop

}

}

Button {

id=/usr/local/share/applications/toggle-matchbox-keyboard.desktop

}

sudo reboot

[Ссылки]

1. 3.5inch RPi LCD (A) wiki site:waveshare.com.
2. 230923RaspberryLCD.zip - драйвер, документация, Win32DiskImager.
3. Raspberry Pi, быстрый старт.
