В статье по шагам рассказывается, как подготовить Gerber-файлы и программы сверления из систем проектирования семейства PCAD 200X, чтобы отправить их в производство на завод печатных плат. Все действия выполняются в редакторе печатных плат PCAD (PCB-Editor) для двухсторонней печатной платы с маской и шелкографией.
[Экспорт данных графики PCB в формат Gerber]
1. File -> Export -> Gerber..., откроется окошко File Gerber Out.
![PCAD-gerbers-11.PNG PCAD-gerbers-11.PNG](/images/stories/soft/PCAD-gerbers-11.PNG)
2. Жмем кнопку Setup Output Files..., появится соответствующее окно.
![PCAD-gerbers-12.PNG PCAD-gerbers-12.PNG](/images/stories/soft/PCAD-gerbers-12.PNG)
Теперь нужно пройтись по слоям Top Silk, Top Mask, Top, Bottom, Bot Mask, Bot Silk, Board (выбираются в списке Layers:) и назначить для каждого файла слоя File Extension, Output Path и расставить соответствующие галочки. В таблице перечислены значения опций, которые нужно установить (не упомянутые в таблице опции не устанавливаются). Внимание: галочку Mirror (зеркалирование) для нижних слоев (Bottom, Bot Mask, Bot Silk) ставить не надо. Галочки Pads (контактные площадки) и Vias (переходные отверстия) ставят только слоев Top Mask, Top, Bottom, Bot Mask. Галочку RefDes (позиционные обозначения элементов схемы) ставят только для слоев Top Silk, Bot Silk.
Слой (Layers) |
File Extension |
Pads |
Vias |
RefDes |
Apply Layer Set |
Output Drill Symbols |
Top Silk |
TSL |
|
|
да |
All Layers |
|
Top Mask |
TMS |
да |
да |
|
All Layers |
|
Top |
TOP |
да |
да |
|
All Layers |
|
Bottom |
BOT |
да |
да |
|
All Layers |
|
Bot Mask |
BMS |
да |
да |
|
All Layers |
|
Bot Silk |
BSL |
|
|
да |
All Layers |
|
Board |
BRD |
|
|
|
All Layers |
да, 80 mil, All Holes |
Генерируемые файлы для каждого слоя добавляются в список кнопкой Add. Если нужно, чтобы переходные отверстия были закрыты маской, то в слоях Top Mask и Bot Mask нужно снять галочку Vias. Целесообразно также поставить галочку "View log file upon completion", чтобы можно было увидеть ошибки, которые произошли при экспорте. В нашем примере путь для генерируемых файлов (Output Path) установлен в c:\temp, Вы можете указать любой удобный путь по своему усмотрению.
После завершения добавления файлов нажимают кнопку Close.
![PCAD-gerbers-13.PNG PCAD-gerbers-13.PNG](/images/stories/soft/PCAD-gerbers-13.PNG)
3. Жмем кнопку Apertures... -> Auto -> Close.
![PCAD-gerbers-14.PNG PCAD-gerbers-14.PNG](/images/stories/soft/PCAD-gerbers-14.PNG)
4. Жмем кнопку Drill Symbols... -> Automatic Assign -> Close.
![PCAD-gerbers-15.PNG PCAD-gerbers-15.PNG](/images/stories/soft/PCAD-gerbers-15.PNG)
5. Жмем кнопку Gerber Format..., ставим все опции как на рисунке, жмем Close.
![PCAD-gerbers-16.PNG PCAD-gerbers-16.PNG](/images/stories/soft/PCAD-gerbers-16.PNG)
6. Жмем кнопку Generate Output Files, после чего в папке c:\temp появятся 7 файлов:
*.TOP Gerber RS-274X Style, дорожки верхней стороны (TOP) *.BOT Gerber RS-274X Style, дорожки нижней стороны (BOTTOM) *.TMS Gerber RS-274X Style, маска верхней стороны (TOP MASK) *.BMS Gerber RS-274X Style, маска нижней стороны (BOTTOM MASK) *.TSL Gerber RS-274X Style, шелкография верхней стороны (TOP SILK) *.BSL Gerber RS-274X Style, шелкография нижней стороны (BOTTOM SILK) *.BRD Gerber RS-274X Style, контур платы (BOARD)
[Экспорт данных сверловки]
1. File -> Export -> N/C Drill..., откроется окошко File N/C Drill.
![PCAD-gerbers-17.PNG PCAD-gerbers-17.PNG](/images/stories/soft/PCAD-gerbers-17.PNG)
2. Жмем кнопку Setup Output Files..., появится соответствующее окно.
![PCAD-gerbers-18.PNG PCAD-gerbers-18.PNG](/images/stories/soft/PCAD-gerbers-18.PNG)
В списке Layers: выбираем сразу два слоя Top и Bottom, в поле File extension: вводим DRL, выбираем All Holes, выбираем Apply Layer Set -> All Layers, Output path -> C:\temp, ставим галку View log file upon completion, жмем кнопку Add и Close.
3. Жмем кнопку Tools..., ставим галку Clear current tools, жмем кнопку Auto и Close.
![PCAD-gerbers-19.PNG PCAD-gerbers-19.PNG](/images/stories/soft/PCAD-gerbers-19.PNG)

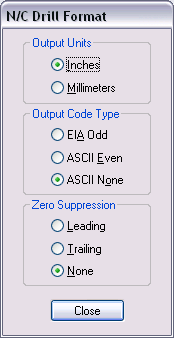

4. Жмем кнопку N/C Drill Format..., ставим все опции как на рисунке, жмем Close.
![PCAD-gerbers-20.PNG PCAD-gerbers-20.PNG](/images/stories/soft/PCAD-gerbers-20.PNG)
5. Жмем кнопку Generate Output Files, после чего в папке c:\temp появятся еще 1 файл *.DRL (сверловка N/C Drill).
