AOR AR-3000A Печать
Добавил(а) microsin

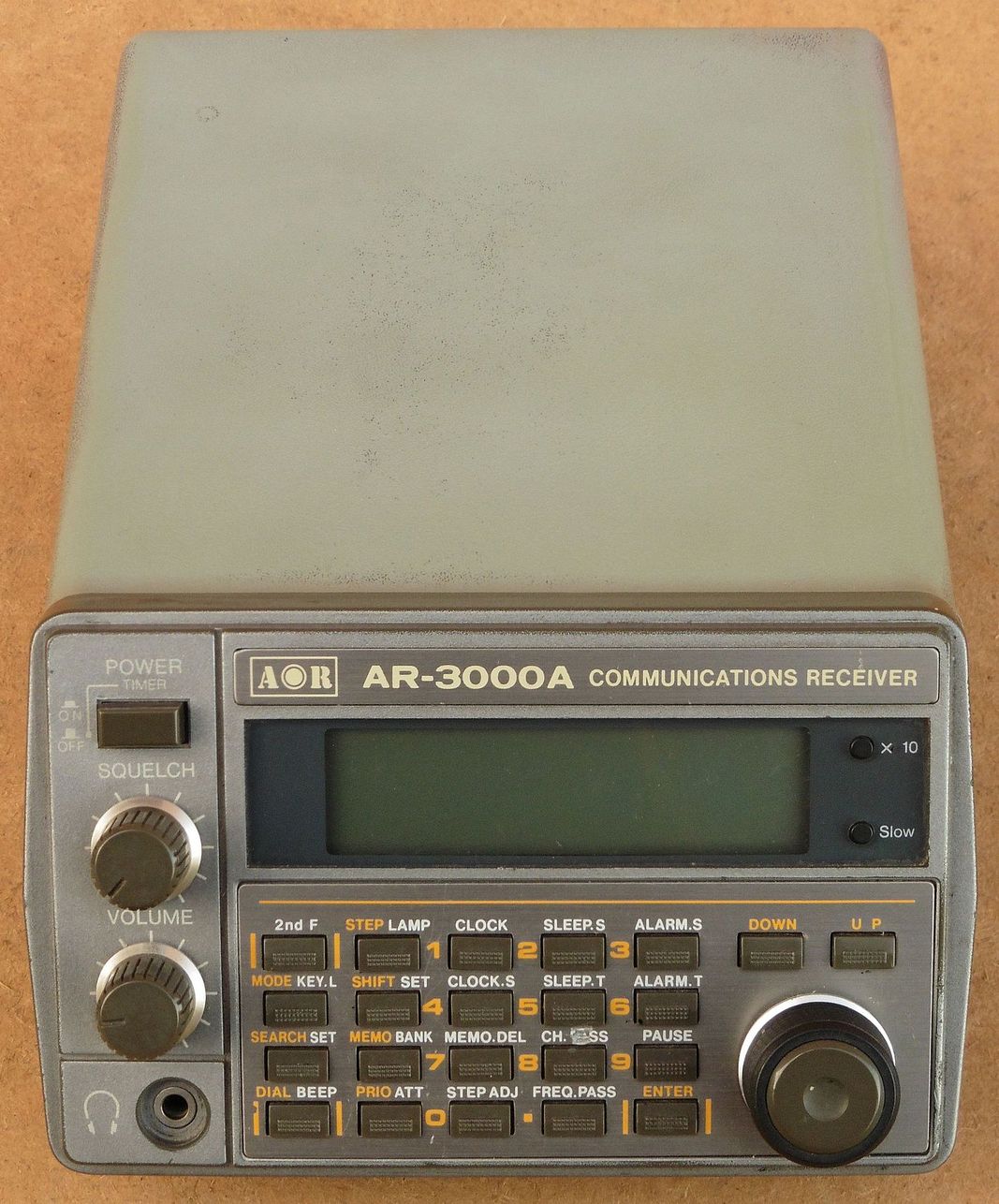

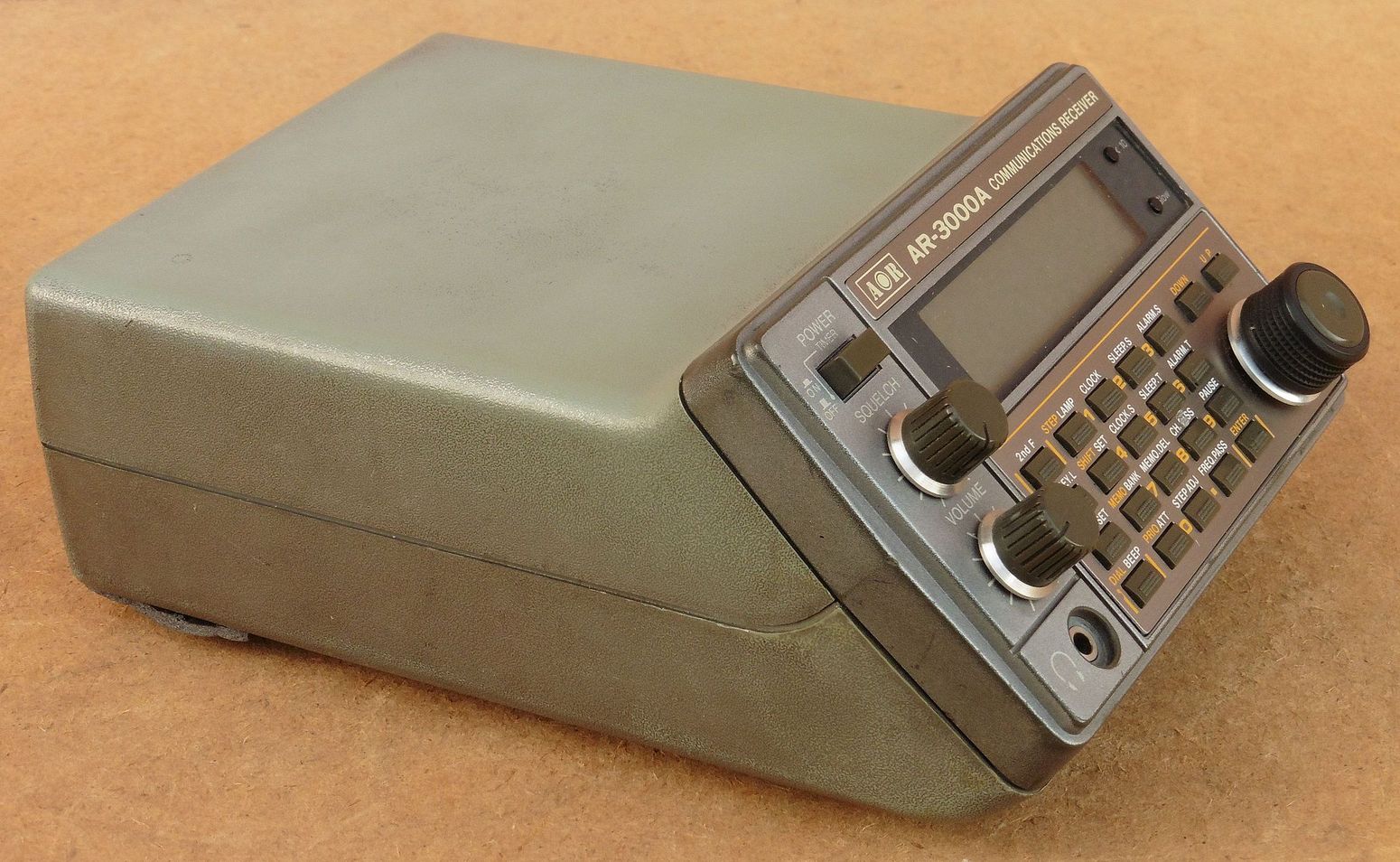

21 февраля 2023 года сделал себе подарок - купил на Avito приемник AR-3000A. Пришлось немного повозиться с заменой батарейки, потому что она разрядилась, и если в таком состоянии приемник надолго оставить без подключенного питания, то он становится неработоспособным. К счастью, есть рецепт его восстановления (см. далее "Восстановление"), и замена батарейки не такая уж сложная (см. далее "Замена батарейки").

aor ar3000a 03

Компания AOR была основана в 1978 году японским радиолюбителем Сигэру Такано с позывным JA1AOR, что и дало название компании. Первым продуктом компании стал портативный трансивер для 2-метрового (144 МГц) радиолюбительского диапазона. Затем последовал ручной трансивер эфирного диапазона (TR-720 1983 г.), а в 1984 г. AOR представила свой первый радиосканер AR2001, который охватывал непрерывный радиочастотный диапазон 25–550 МГц. Радиосканер AR-3000A был впервые представлен в 1989 году и широко доступен на рынке в первой половине 1990-х годов. Компания AOR сегодня предлагает десяток типов стационарных и ручных радиосканеров с частотным диапазоном до 6 ГГц и поддержкой всех стандартных аналоговых и цифровых модуляций. AOR также предлагает несколько типов приемных широкополосных антенн, а также профессиональное программное обеспечение для анализа радиочастотного спектра. Кроме того, AOR предлагает различное дополнительное оборудование и аксессуары для радиосканеров, такие как ВЧ-фильтры, трансформаторы импеданса, разделительные трансформаторы, антенные переключатели, приемники GPS, контроллеры Ethernet, различные типы декодеров и демодуляторов для расширения аналоговых приемников до цифровых модуляций и тому подобное.

Термин «связной приемник», «широкополосный приемник» или «радиосканер» относится к приемникам, предназначенным для охвата как можно более широкого диапазона частот и как можно большего количества различных модуляций. Такие приемники обычно имеют встроенные функции ручного и/или автоматического сканирования и запоминания частот. Часто они снабжены разъемами для подключения звукозаписывающих устройств, компьютеров, анализаторов спектра, внешних демодуляторов и подобных устройств для индикации, контроля, записи и регистрации трафика в широком диапазоне радиочастот.

aor ar3000a 02

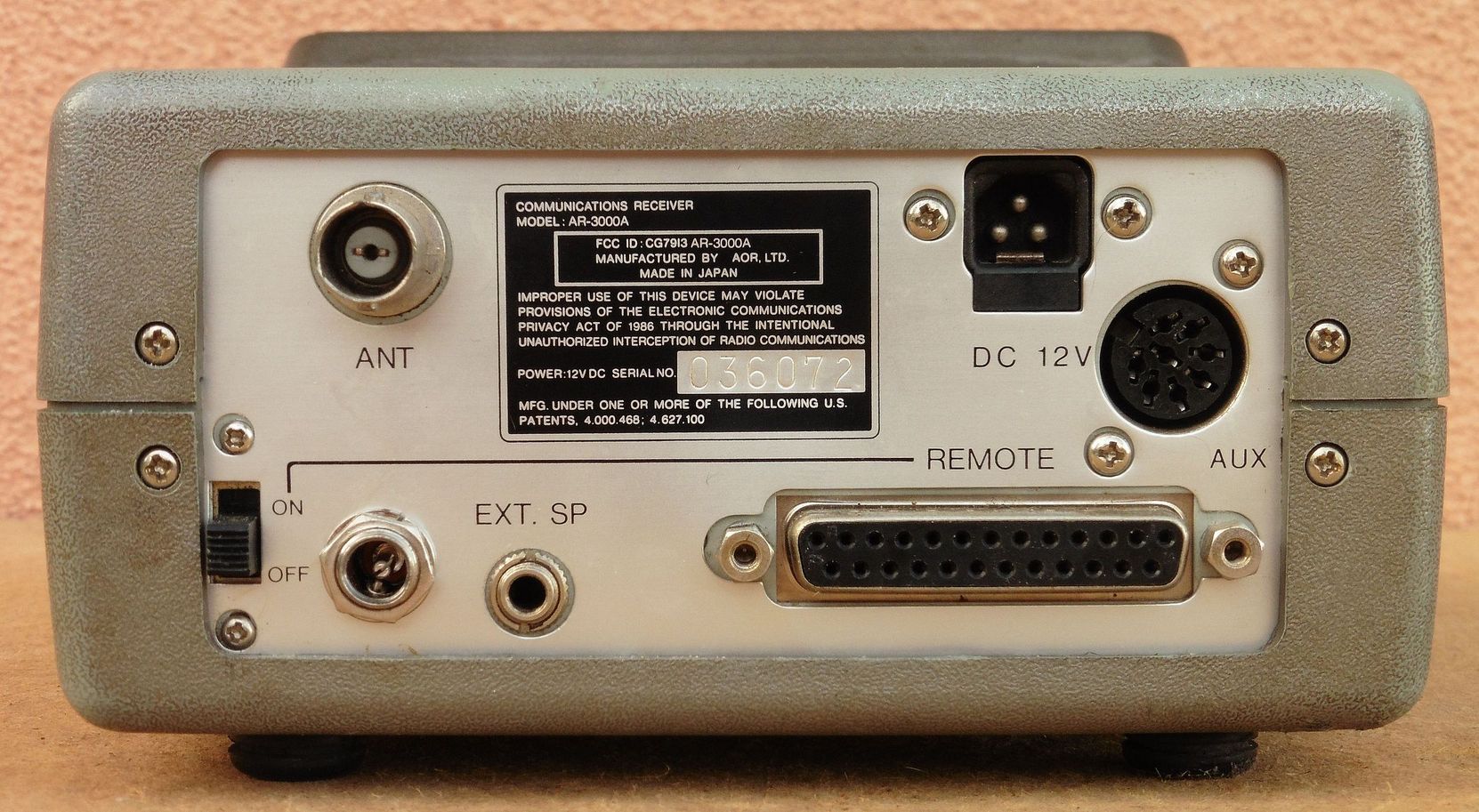

aor ar3000a 06

Коммуникационный приемник AOR AR-3000A перекрывает весь диапазон частот от 100 кГц до 2036 МГц и поддерживает все стандартные аналоговые модуляции: FM-N (узкополосная ФМ), FM-W (широкополосная ФМ), AM, USB, LSB, CW (телеграф). Можно выбрать любой шаг частоты сканирования в диапазоне от 50 Гц до 999,95 кГц. В память можно записать 400 частот со всеми параметрами, и 4 скана программы. Максимальная скорость сканирования составляет 50 частот в секунду. Приемник имеет внутренние часы и таймер. Питается от источника постоянного тока 12-14В/300мА, для часов и хранения некоторых настроек используется 3V литиевая батарейка CR2032. Приемник можно подключить напрямую к компьютеру через последовательный порт RS232C. Помимо дистанционного управления приемником, программное обеспечение во время сканирования обеспечивает автоматическую запись частот, на которых была активность, фиксирует продолжительность активности и записывает аудио принятого сигнала. Таким образом, оператору не обязательно постоянно находиться рядом с устройством, а можно периодически прослушивать записи, созданные при сканировании. Конечно, как и любой радиосканер, AR-3000A позволяет несколько видов сканирования по программе, памяти и приоритету, установку времени задержки после встречи с активной частотой, пропуск нежелательных частот и другие опции, которые мы не будем здесь перечислять, потому что они описаны в легкодоступном руководстве пользователя [2].

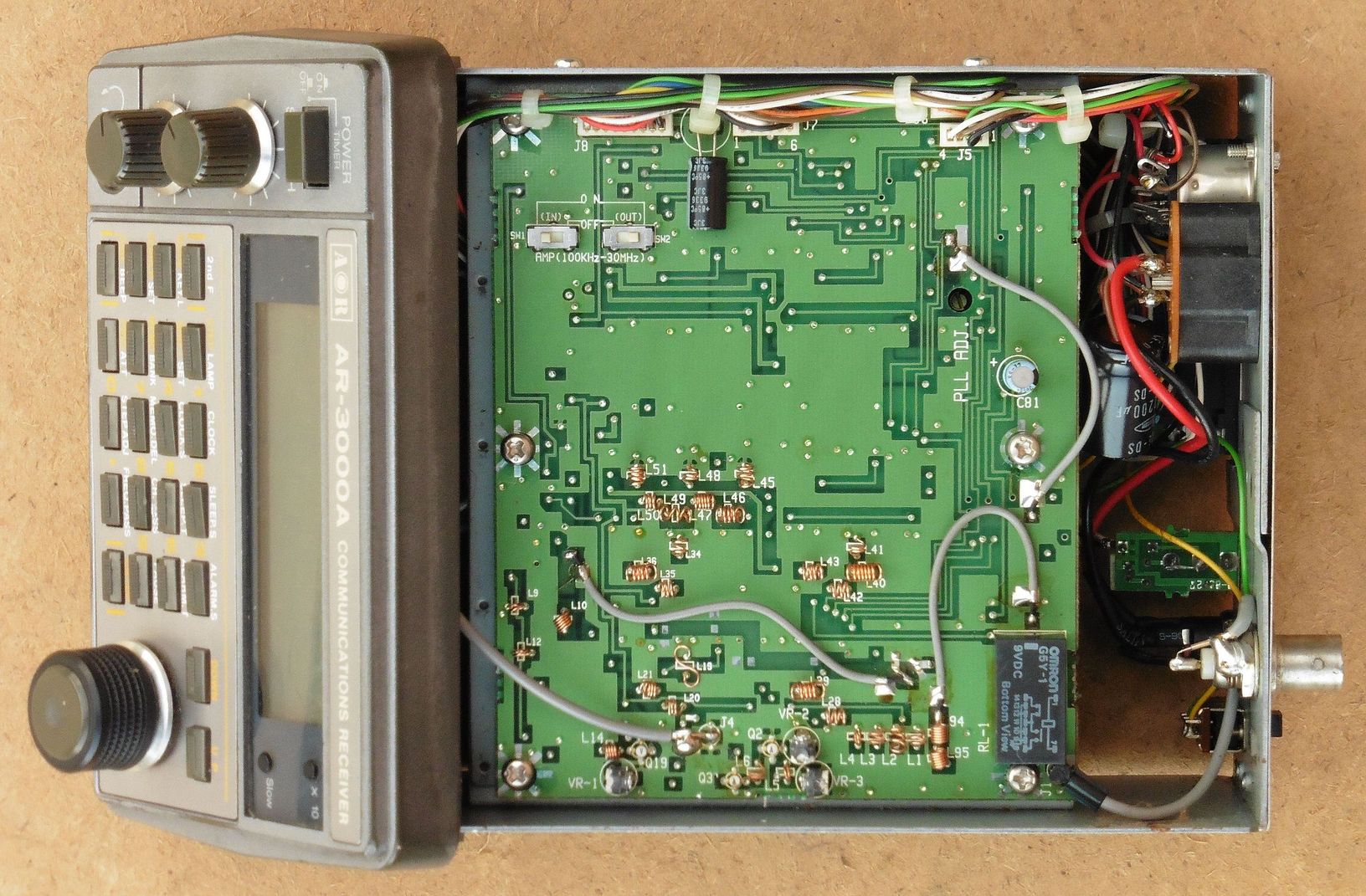

Вид на внутренности приемника со стороны снятой верхней крышки:

aor ar3000a 07

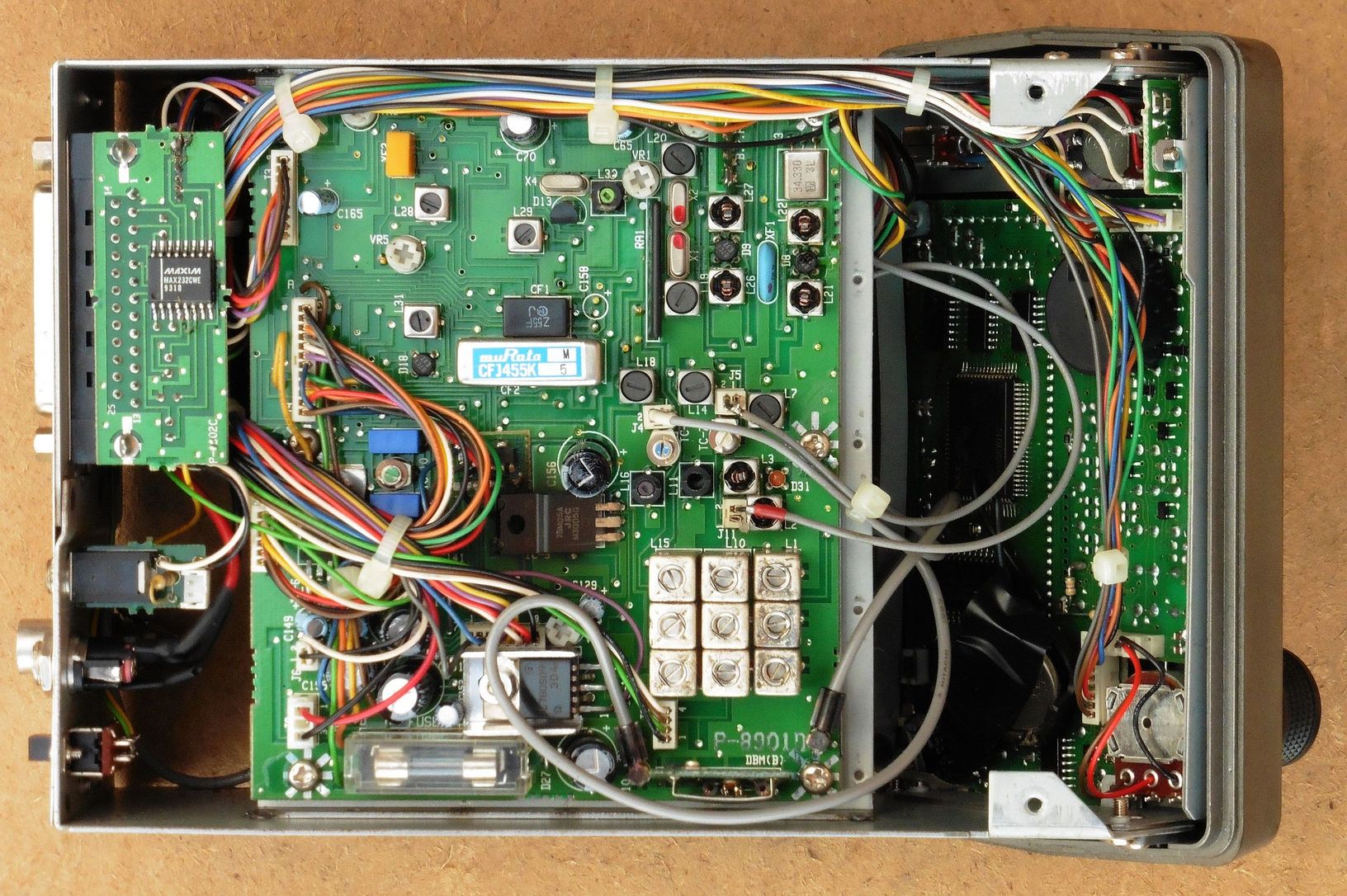

Вид со стороны снятой нижней крышки:

aor ar3000a 08

Хотя AOR AR-3000A был выпущен на рынок всего через 4-5 лет после радиосканера Icom IC-R7000, мы видим, что это устройство совершенно другой конструкции со многими расширенными возможностями. В AOR уже широко используются технологии SMD, цифровое управление и светодиодный дисплей, что позволяет значительно уменьшить габариты самого устройства. Имея размеры примерно 14x8x20 см и вес около 1,2 кг, его можно легко разместить дома в любом месте или в автомобиле. Однако из-за небольших габаритов размеры органов управления (особенно основного колеса) были уменьшены, поэтому ручное управление будет не таким приятным, как с Icom IC-R7000. Большинство элементов управления являются цифровыми, и каждая кнопка имеет две функции, поэтому изменение даже основных параметров (модуляция, шаг частоты) потребует нажатия нескольких кнопок, иногда в сочетании с основной кнопкой, что требует привыкания от пользователя. Но с другой стороны, надписи рядом с кнопками хорошо описывают функции, и при небольшом ознакомлении мы уже можем пользоваться устройством, не листая инструкцию.

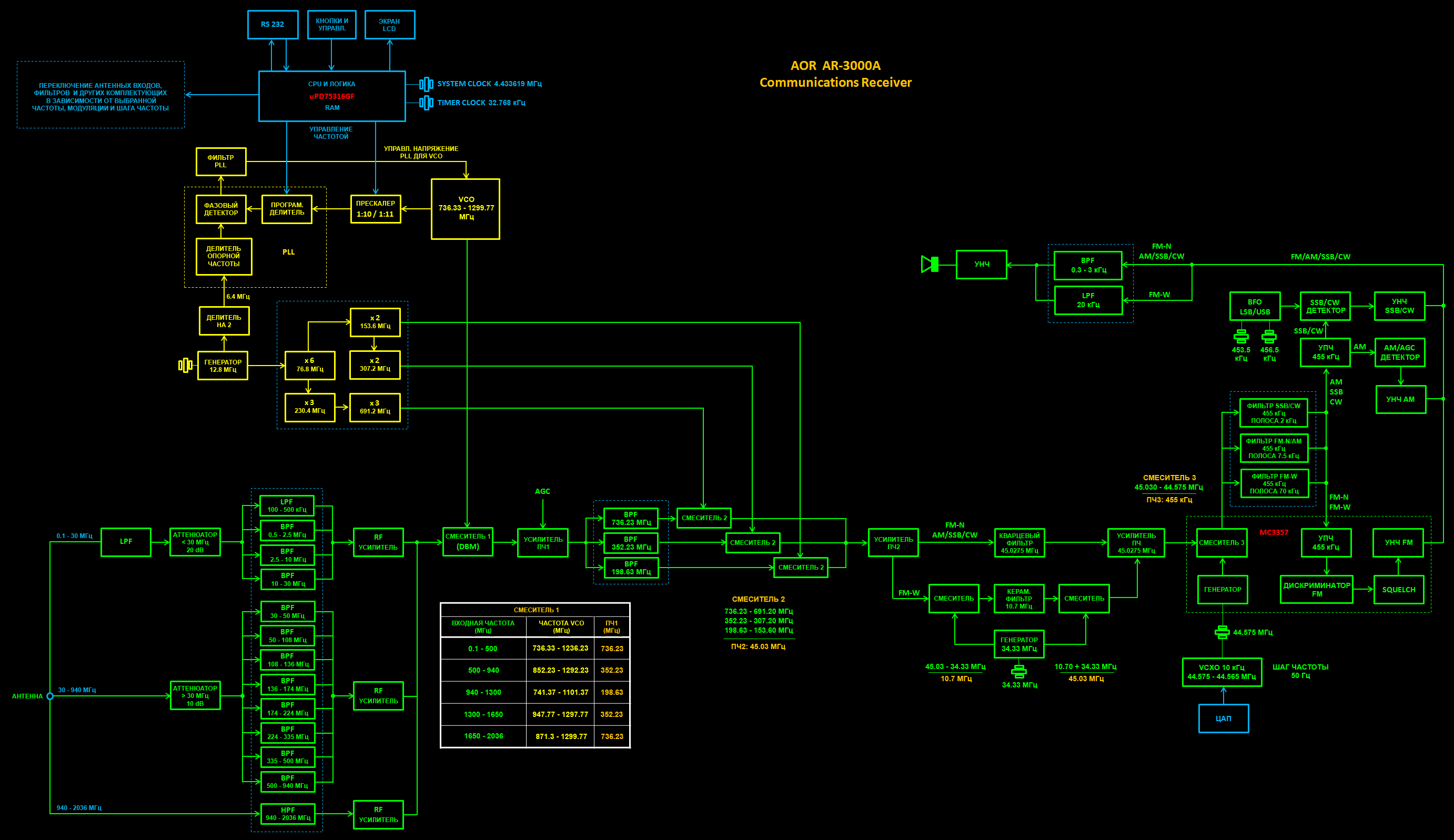

Что касается структурной схемы AOR AR-3000A, то по сравнению с Icom IC-R7000 мы видим, что здесь используются чуть более селективные фильтры (активные LC, керамические и кварцевые), чуть меньше генераторов и умножителей частоты, но даже три смесителя для второй ступени гетеродина.

AOR AR3000A block diagram

Терминология, используемая на блок-схеме:

AGC Auto Gain Correction, автоматическая регулировка усиления, АРУ.

BPF Band Pass Filter, полосовой фильтр.

CW Constant Wave, постоянная несущая. Так называют передачу телеграфом (морзянка).

DBM Double Balance Mixer, двойной балансный смеситель.

FM-N FM Narrow, узкополосная фазовая модуляция.

FM-W FM Wide, широкополосная фазовая модуляция.

HPF High Pass Filter, фильтр высокой частоты, ФВЧ.

LPF Low Pass Filter, фильтр низкой частоты, ФНЧ.

MF Middle Frequency, промежуточная частота, ПЧ.

PLL Phase Locked Loop, фазовая петля обратной связи, по-русски это означает фазовая автоподстройка частоты, ФАПЧ.

RF Radio Frequency, радиочастота.

SQUELCH подавитель шума с регулировкой порога.

VCO Voltage Controlled Oscillator, управляемый напряжением генератор, ГУН.

VCXO Voltage Controlled XTAL Oscillator, управляемый напряжением кварцевый генератор.

Мы нарисовали максимально упрощенную блок-схему, чтобы на ней сразу был виден путь сигнала от антенны до динамика. Во входном ВЧ-фильтре перекрываются аж 13 полосовых фильтров, каждый для определенного диапазона частот, от которых сигнал далее поступает на один из трех соответствующих ВЧ-усилителей. Далее следует первое смешение, из которого получается одна из трех ПЧ в зависимости от входной частоты: 736,23 МГц, 352,23 МГц и 198,63 МГц. Каждая ПЧ фильтруется селективным полосовым фильтром, и каждая смешивается на втором этапе микширования в отдельном смесителе с соответствующей частотой гетеродина, так что во всех трех случаях получается уникальная вторая ПЧ на частоте 45,03 МГц. Для всех модуляций, кроме FM-W, эта ПЧ проходит через кварцевый фильтр 45,0275 МГц. Чтобы получить требуемую избирательность, то есть ширину полосы для FM-W, ПЧ-сигнал микшируется до 10,7 МГц, затем фильтруется стандартным керамическим фильтром FM-W 10,7 МГц, а затем снова микшируется до 45,03 МГц. Интегральная схема MC3357 используется для третьего микширования и получения ПЧ 455 кГц и ЧМ демодуляции с функцией шумоподавителя. ПЧ 455 кГц подается через специальный усилитель ПЧ для АМ на детектор АМ и АРУ и на детектор произведения для SSB. BFO с кварцевым управлением обеспечивает стабильные несущие частоты для LSB и USB. Затем демодулированные сигналы подаются на усилители звука и громкоговорители через соответствующие фильтры. Итак, мы видим, что в принципе это тройной супергетеродин, хотя для приема FM-W из-за дополнительного избирательного смешения где-то эта часть приемника обозначена как четверной супергетеродин.

Точная настройка с шагом 50 Гц (для модуляции SSB) получается подстройкой частоты 3-го гетеродина в диапазоне 44,565 – 44,575 МГц. Это управляемый напряжением кварцевый генератор, который управляется напряжением, полученным логикой управления (сдвиговый регистр 4094) через цифро-аналоговый преобразователь. Таким образом, полоса шириной 10 кГц, генерируемая PLL, делится на 200 частот с интервалом 50 Гц.

Как таковая блок-схема хорошо описывает принцип работы приемника, и в какой-то степени указывает на его качество. Однако реальные параметры (чувствительность, избирательность, подавление нежелательных сигналов) во многом зависит от качества используемых компонентов и самой конструкции, так что оценка приемника может быть получена только при точном измерении его реальных характеристик.

Приемник AOR AR-3000A выполнен на пяти печатных платах:

· Печатная плата с входными ВЧ-фильтрами и усилителями, аттенюаторами и антенным реле имеет четырехслойные печатные платы и элементы, смонтированные с обеих сторон платы.
· Печатная плата приемника (смесители, фильтры и усилители СЧ, демодуляторы, НЧ часть) имеет двухслойные печатные соединения и элементы, смонтированные с обеих сторон платы.
· Печатная плата со схемой ФАПЧ, ГУН, опорным генератором и умножителями частоты имеет двухслойные печатные платы и элементы, установленные с обеих сторон платы.
· Печатная плата с микропроцессором, памятью, ЖКИ и органами управления имеет двухслойные печатные платы и элементы, установленные с обеих сторон платы.
· Печатная плата с интерфейсом RS232 и аудиовыходами имеет двухслойные печатные соединения и элементы, установленные с обеих сторон платы.

Конечно, для четкого понимания такой сложной конструкции с немаркированными SMD-компонентами поможет только подробная оригинальная сервисная документация. Даже полная разборка таких плотно соединенных печатных плат является сложной задачей, и нужно быть очень осторожным, чтобы не повредить их. Мы частично сняли печатные платы с шасси, чтобы была видна технология изготовления, но полностью разбирать правильное устройство точно не стоит, тем более, что многие винты изначально запаяны.

aor ar3000a 12

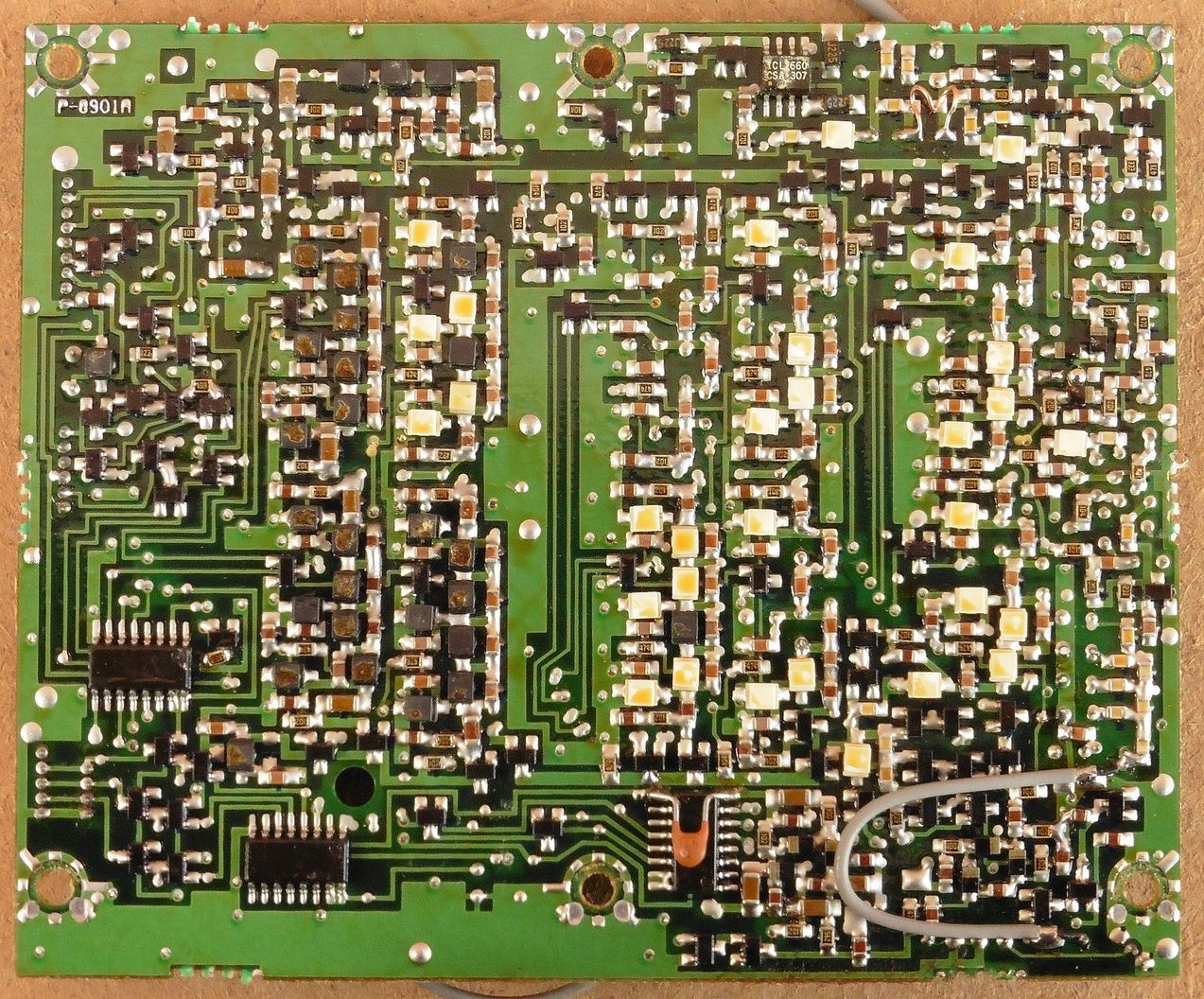

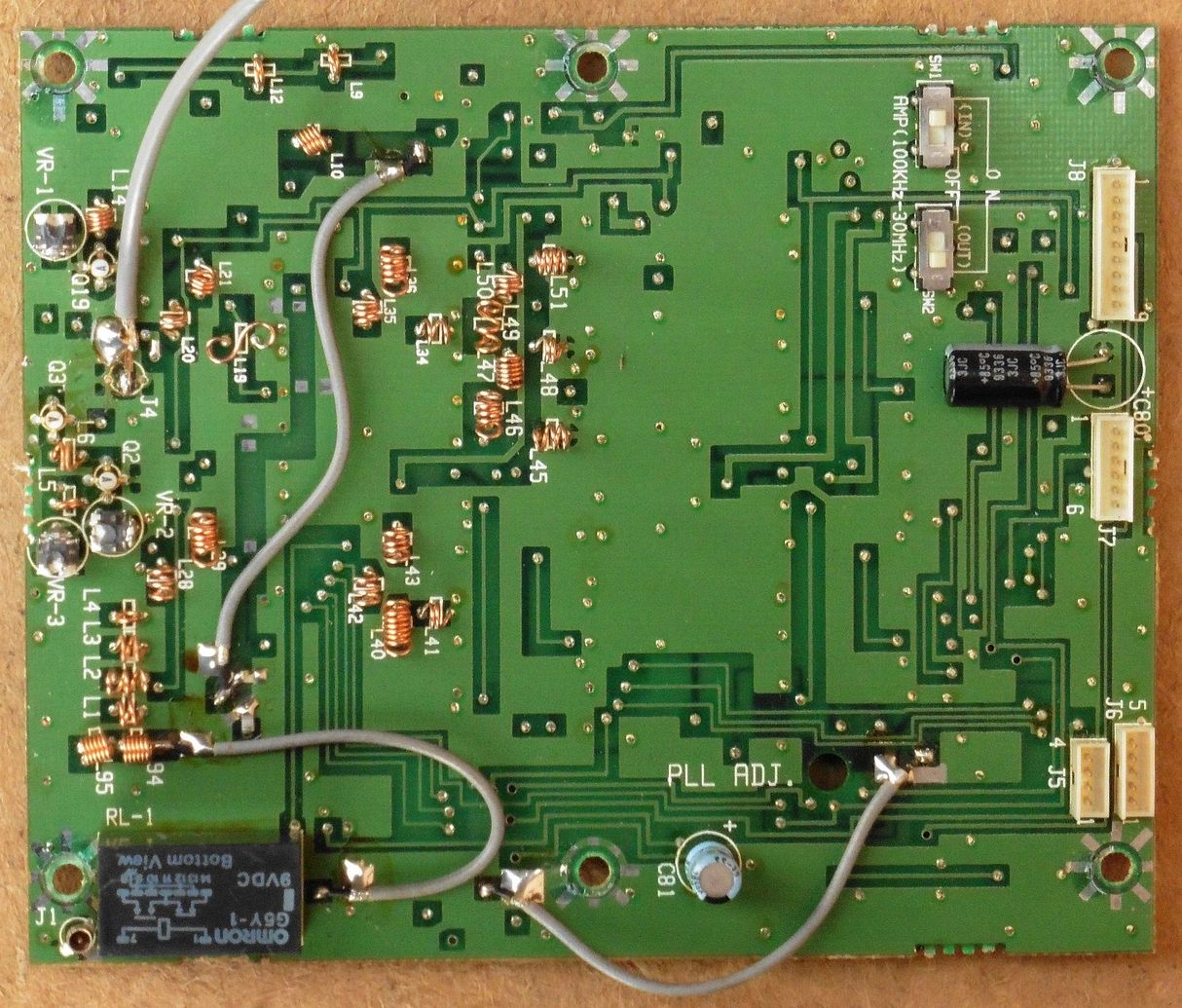

На фотографиях выше и ниже показана схема печатной платы с входными ВЧ-фильтрами и усилителями, аттенюаторами и антенным реле. Эта плата имеет четырехслойные печатные соединения и элементы, установленные с обеих сторон платы. Компоненты SMD в основном не имеют маркировки.

aor ar3000a 11

aor ar3000a 09

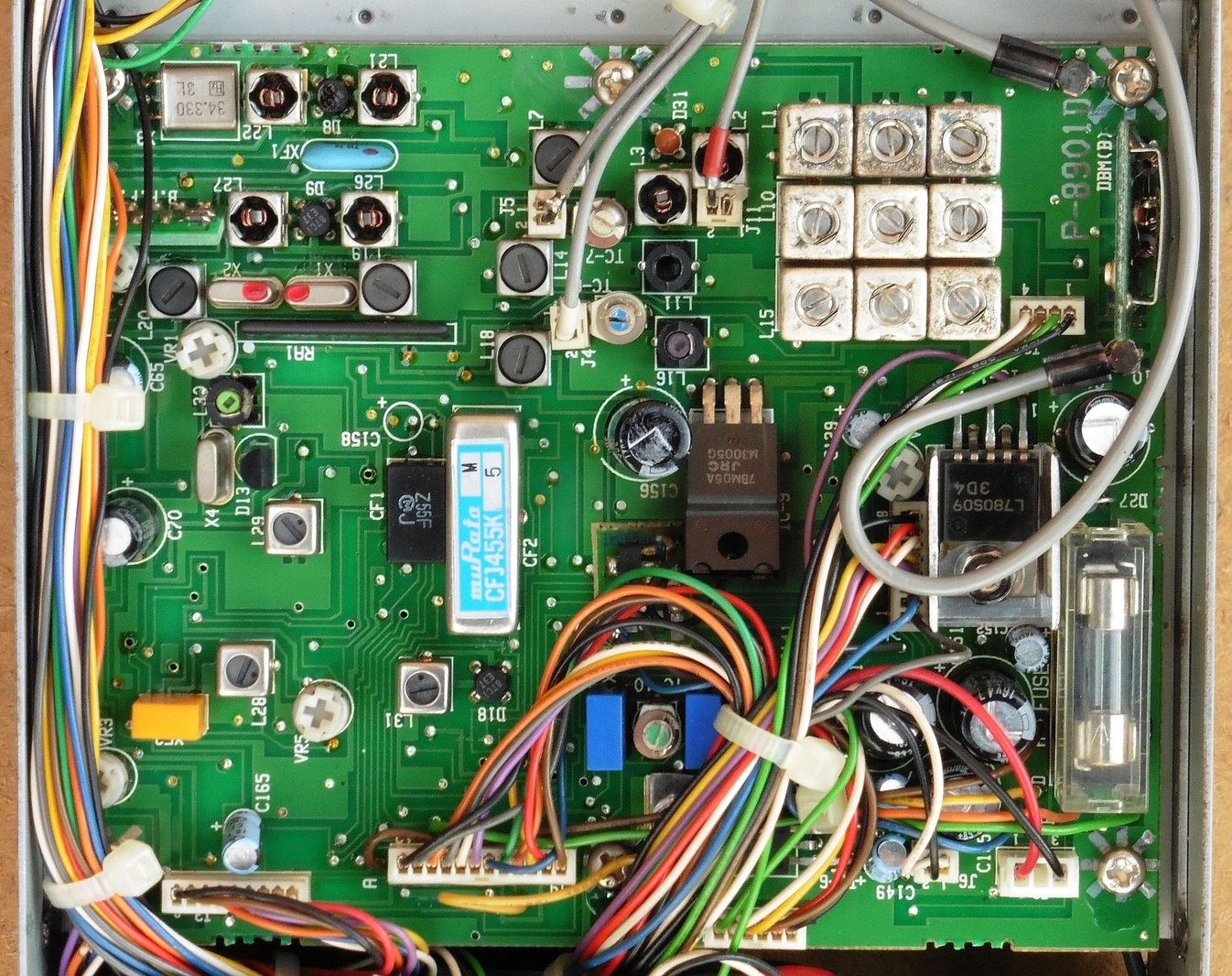

Выше показана одна сторона печатной платы с элементами приемника (смесители, СЧ-фильтры и усилители, демодуляторы, НЧ-секция), которая имеет двухслойные печатные платы и элементы, установленные с обеих сторон платы.

aor ar3000a 13

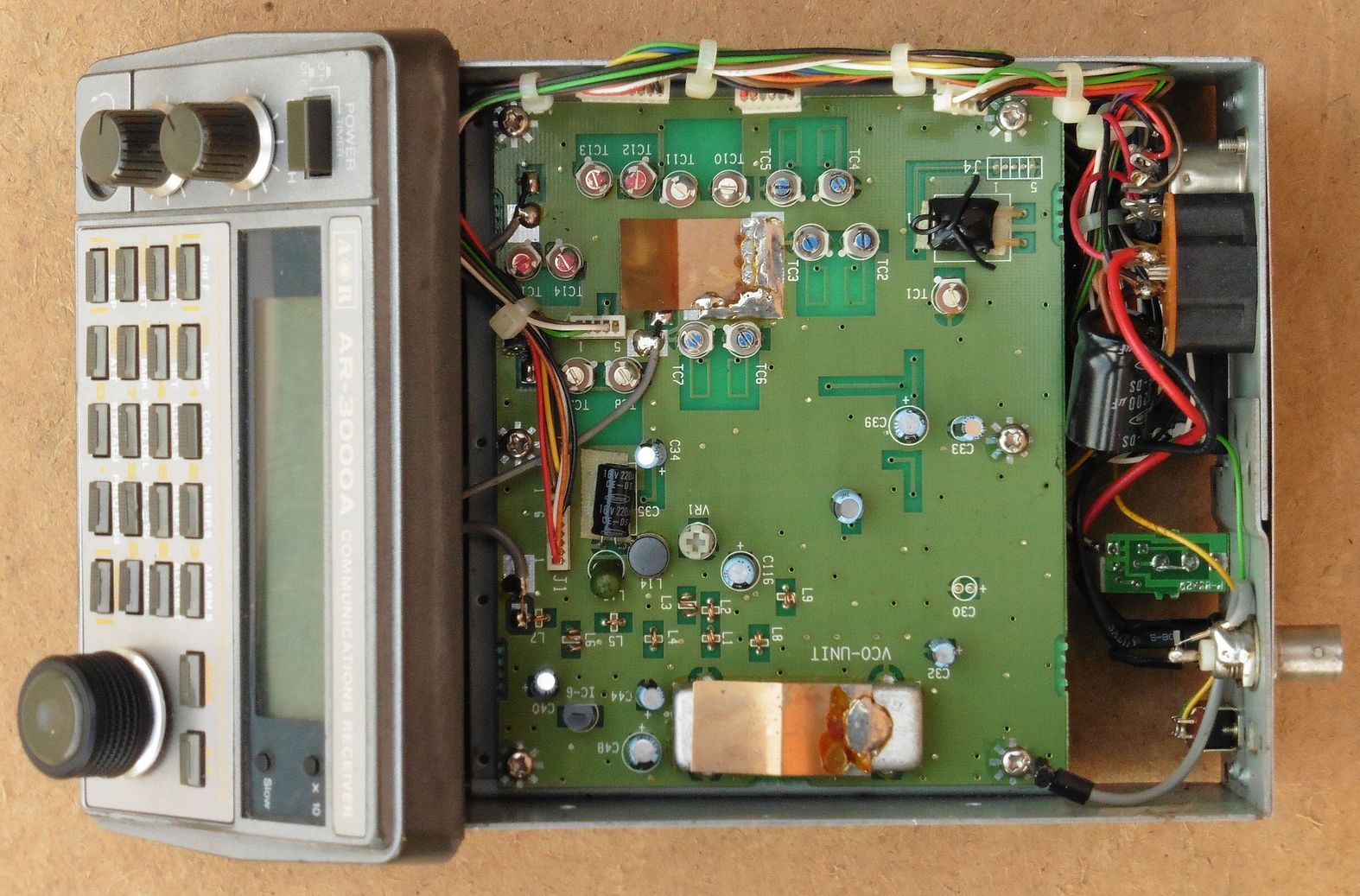

Выше показана одна сторона печатной платы со схемой ФАПЧ, ГУН, опорным генератором и умножителями частоты, которая имеет двухслойные печатные платы и элементы, установленные с обеих сторон платы.

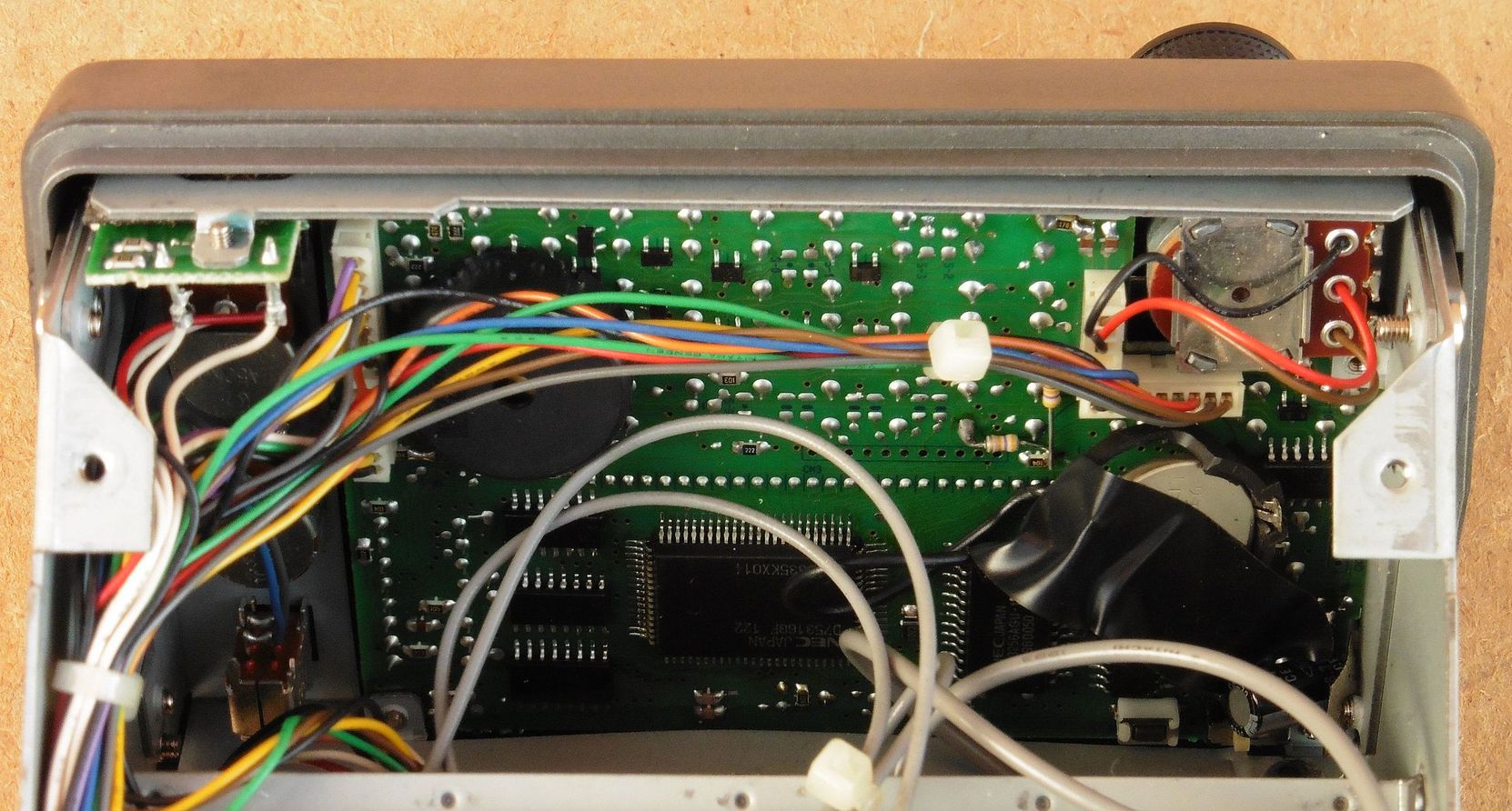

Плата передней панели с обратной стороны:

aor ar3000a 10

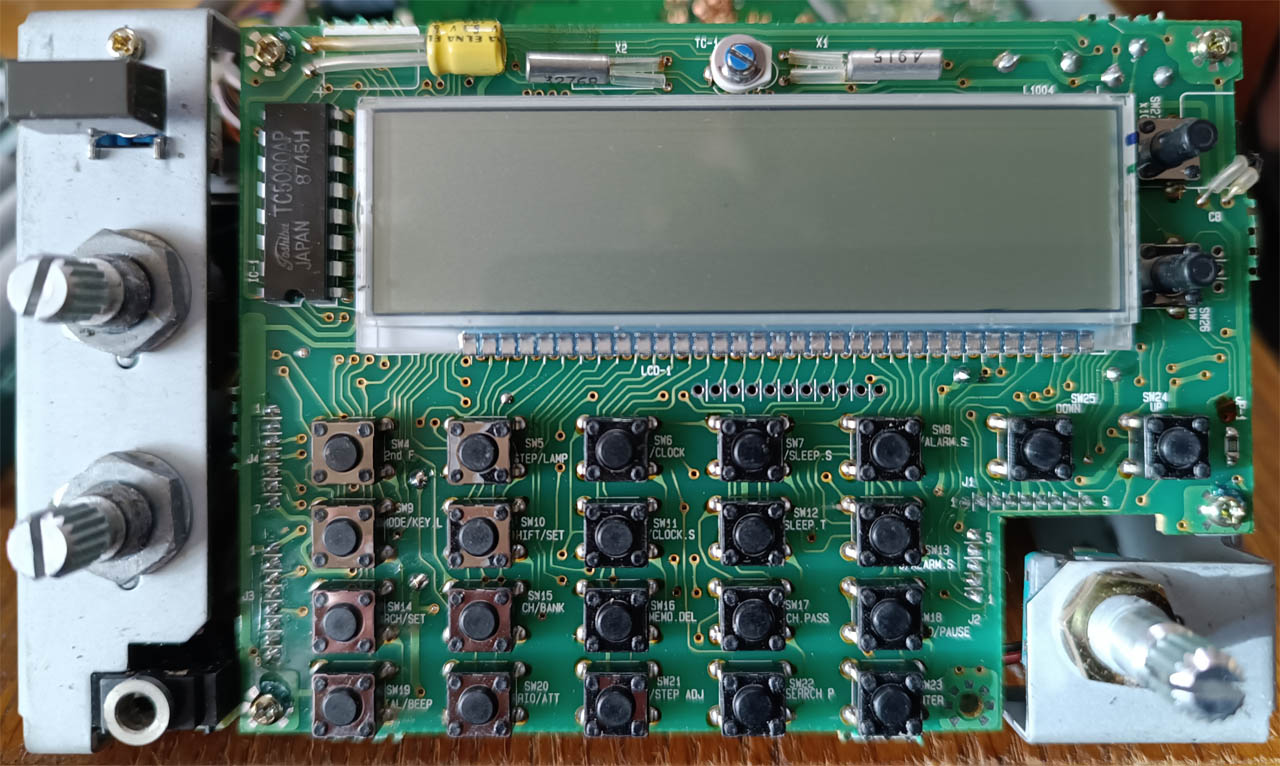

На этой плате находится микропроцессор, память, LCD-дисплей, клавиатура с компонентами, установленными с обеих сторон платы.

aor ar3000a 14

Как видно из блок-схемы, практически в каждом каскаде приемника есть элементы (аттенюаторы, фильтры, усилители, генераторы, умножители частоты), которые необходимо подключать и/или регулировать в зависимости от выбранной частоты, вида модуляции и в одном часть шага частоты. Управление и перекрытие по выбранному диапазону выполнено электронным способом, и управляются микропроцессором, так что на эти схемы управления приходится большое количество компонентов, которые мы видим на платах. Механическое реле используется только для переключения входного сигнала антенны на одну из трех входных ветвей, но оно также управляется микропроцессором.

Микропроцессор генерирует последовательность сигналов для программирования PLL и управляет преобразователем частоты PLL, реализует функцию часов и таймера с внешним кристаллом 32,768 кГц, обменивается данными с памятью и портом RS232, управляет дисплеем, обрабатывает внешние входные данные и генерирует все необходимые выходные данные и цифровые сигналы. Таким образом, микропроцессор является сердцем приемника AOR AR-3000A, и без него все остальные схемы были бы неработоспособны.

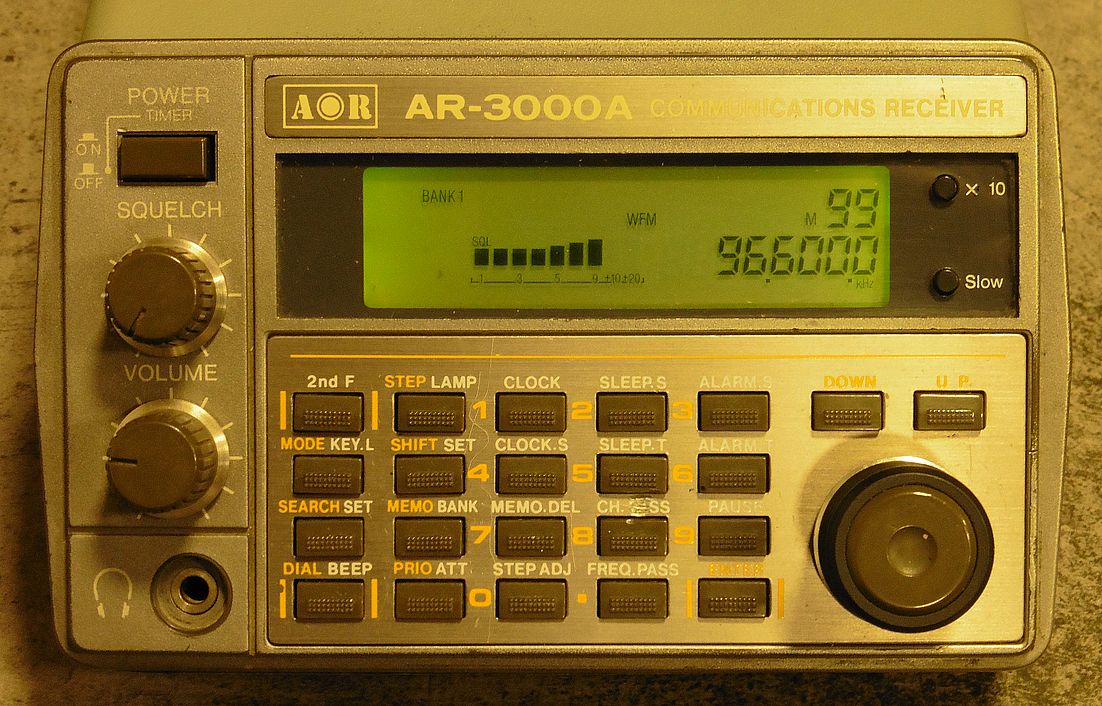

Приемник связи AOR AR-3000A в начале 1990-х годов стоил немногим более 1000 долларов (что эквивалентно 2000 долларов сегодня) и, безусловно, был лучшим устройством для таких устройств. Тот, у кого тогда был такой радиосканер, точно мог очень быстро и успешно найти и запомнить все активные частоты, а сам трафик зафиксировать в нужном частотном диапазоне.

aor ar3000a 15

[Работа с памятью]

Чтобы войти в режим выбора каналов, сохраненных в памяти, нажмите кнопку MEMO. Тогда ручка настройки и кнопки DOWN/UP вместо изменения частоты будут последовательно перебирать настроенные каналы текущего банка. Для выхода из режима памяти нажмите кнопку DIAL, после этого ручка настройки и кнопки DOWN/UP будут менять частоту с заданным шагом.

Банк каналов частот. Всего имеется 4 банка памяти (BANK1 .. BANK2), в каждом может быть сохранено до 100 каналов. BANK1 автоматически восстанавливает заводские частоты, когда выполняется сброс памяти в значения по умолчанию.

Выбор банка памяти (BANK1 .. BANK2): нажмите "2nd F" BANK, начнет мигать метка текущего банка памяти. Крутилкой или кнопками DOWN/UP выберите нужный банк и нажмите ENTER.

Сохранение частоты в канал памяти 01:

ENTER 0 1 ENTER

Примечание: лидирующий 0 вводить не обязательно.

Для выхода из режима памяти нажмите кнопку DIAL, после этого ручка настройки и кнопки DOWN/UP будут менять частоту с заданным шагом.

Вызов канала памяти. Смыслом использования каналов памяти является возможность быстрого вызова ранее запомненной частоты с целью её прослушивания. Любой канал памяти можно вызвать вручную из банка памяти с цифровой клавиатуры. Кроме того, это можно сделать ручкой настройки или кнопками [UP/DOWN].

Пример: вызовите канал памяти №01 из 2-го банка памяти с помощью цифровой клавиатуры.

1. Нажмите на [2nd F] и [BANK]. Кнопками [UP/DOWN] установите на дисплее индикатор {BANK2} и нажмите на ввод [ENTER]. Этим Вы вызовите банк памяти-2.

2. Нажмите на [0] [1] [MEMO]: т.е. вызовите канал памяти №01. Приёмник настроится на записанную в память канала частоту, и принимаемый сигнал можно будет прослушивать.

Стирание содержимого памяти. Стереть содержимое из памяти можно следующим образом:

Во-первых, вызовите на дисплей нужный канал памяти; затем последовательно нажмите:

"2nd F" MEMO.DEL

Имеется возможность стереть всё содержимое всех каналов памяти одновременно сбросом микропроцессора. Выключите питание. При одновременно предварительно нажатых кнопках [3] и [6] включите питание, не отпуская кнопок [3] и [6]. При отпускании этих кнопок произойдёт сброс процессора. Содержимое банков памяти 2, 3 и 4 будет стёрто, а в банк 1 будут введены частоты, записанные на заводе-изготовителе.

[Другие функции]

Выбор шага настройки: STEP, после этого введите цифровыми кнопками шаг настройки в килогерцах, затем нажмите ENTER. Минимальный возможный шаг шаг настройки составляет 50 Гц. Чтобы его ввести в килогерцах, выполняется следующая последовательность нажатий:

STEP . 0 5 ENTER

Кнопка ускорения в десять раз: х10. При нажатии на эту кнопку скорость перестройки (шаг) приёмника повышается в 10 раз (с максимумом 995.95 кГц). При активизации функции на дисплее зажигается индикатор шага перестройки STEP. При повторном нажатии скорость возвращается к своему обычному значению.

Кнопка замедления SLOW. При нажатии на эту кнопку скорость перестройки уменьшается в пять раз (до минимума 50 Гц). При активизации функции на дисплее загорается индикатор MHz. При повторном нажатии скорость возвращается к своему обычному значению.

Ввод частоты настройки. Частота настройки вводится в мегагерцах путем прямого ввода с клавиатуры, после чего надо нажать ENTER. Для дробного числа килогерц используется кнопка с точкой. Например, для ввода частоты 1476 килогерц выполняется следующая последовательность нажатий:

1 . 4 7 6 ENTER

Ручка настройки. Вращающаяся ручка настройки предназначена для установки частоты приёма, каналов памяти, банков и режимов приёма. Особенно удобна ручка настройки при работе в режимах USB, LSB и CW. Настраиваться на конкретную частоту удобнее ручкой, а переключать режимы работы или банки памяти лучше кнопками UP/DOWN.

Выбор режима приёма (вида модуляции). Кнопка MODE предназначена для установки режима приёма. Имеются следующие режимы приёма: NFM, WFM, AM, LSB, USB и CW. При нажатии на кнопку дисплей гаснет, кроме индикатора режима приёма. Кнопками «стрелка вверх-UP» или «стрелка вниз-DOWN» выберите нужный режим приёма (также это можно проделать и ручкой настройки). После выбора режима нажмите на кнопку ввода ENTER, чтобы ввести выбранное в память аппарата.

Всего имеется 4 банка поиска – по одному на каждый банк памяти. В каждый банк поиска можно запрограммировать стартовую (L) и конечную (H) частоты, шаг перестройки (50 Гц – 999.95 кГц) и режим приёма.

Для начала Вы должны выбрать банк памяти (1, 2, 3 или 4). Для выбора банка памяти 1 нажмите на кнопку [2nd F], затем на [BANK]. Кнопками стрелка DOWN/UP выберите индикатор BANK1 и закончите операцию нажатием на кнопку ENTER.

Пример 1: программируемый поиск в любительском 2-метровом диапазоне 144 - 146 МГц в режиме NFM с шагом перестройки частоты 25 кГц.

1. Нажмите на кнопку [2nd F] затем на [SEARCH SET]. Зажжётся и начнёт мигать индикатор {SEARCH}. Кнопками [UP/DOWN] установите режим приёма NFM и закончите процедуру нажатием на ввод [ENTER].

2. На дисплее теперь должен мигать индикатор {STEP}. Наберите [2] [5] [ENTER] для установки шага перестройки 25 кГц.

3. На дисплее появится индикатор {L}, приглашающий ввести нижнюю (стартовую) частоту. Наберите стартовую частоту [1] [4] [4] [ENTER].

4. На дисплее появится индикатор {H}, приглашающий ввести верхнюю (конечную) частоту. Наберите конечную частоту [1] [4] [6] [ENTER].

На дисплее появится индикатор поиска {P}, а приёмник автоматически начнёт поиск сигналов. Если поиск не начинается, значит неправильно установлен порог шумоподавления – поверните ручку SQUELCH по часовой стрелке, пока эфирные шумы не пропадут: это разрешит работу функции поиска.

Как только будет принят сигнал, поиск прекратится. Для того, чтобы продолжить поиск, не дожидаясь пропадания сигнала, слегка поверните ручку настройки или нажмите на кнопку [UP/DOWN].

5. Для того, чтобы прекратить программируемый поиск, нажмите на [SEARCH]. Ещё раз нажав на неё же, поиск можно запустить ещё раз.

Теперь параметры поиска будут храниться в памяти приёмника, питаемой от отдельной батарейки, и не будут утрачены при выключении питания. Для того, чтобы вызвать из памяти программу поиска, выберите соответствующий банк памяти и нажмите на кнопку поиска [SEARCH].

Пример 2: программируемый поиск в UHF радиолюбительском 70-ти сантиметровом диапазоне 433 .. 434 МГц с шагом 25 кГц в режиме NFM.

1. Нажмите на кнопку [2nd F], затем на [SEARCH SET]. Зажжётся и начнёт мигать индикатор {SEARCH}. Кнопками [UP/DOWN] установите режим приёма {NFM} и закончите процедуру нажатием на ввод [ENTER].

2. На дисплее теперь должен мигать индикатор {STEP}. Наберите [2] [5] [ENTER] для установки шага перестройки 25 кГц.

3. На дисплее появится индикатор {L}, приглашающий ввести нижнюю (стартовую) частоту. Наберите стартовую частоту [4] [3] [3] [ENTER].

4. На дисплее появится индикатор {H}, приглашающий ввести верхнюю (конечную) частоту. Наберите конечную частоту [4] [3] [4] [ENTER].

На дисплее появится индикатор поиска {P}, а приёмник автоматически начнёт поиск сигналов. Если поиск не начинается, значит неправильно установлен порог шумоподавления – поверните ручку SQUELCH по часовой стрелке, пока эфирные шумы не пропадут: это разрешит работу функции поиска.

Как только будет принят сигнал, поиск прекратится. Для того, чтобы продолжить поиск, не дожидаясь пропадания сигнала, слегка поверните ручку настройки, или нажмите на кнопку [UP/DOWN].

5. Для того, чтобы прекратить программируемый поиск, нажмите на [SEARCH]. Ещё раз нажав на неё же, поиск можно запустить ещё раз.

Установка времени задержки. Процесс поиска и сканирования можно автоматически продолжить после нахождения сигнала, если установить некоторую задержку (время пребывания на активной частоте), после того, как он пропадёт. Время задержки может быть в интервале от 0 до 9 секунд. Такой режим удобен при прослушивании различных видов радиопередач, особенно симплексных.

Пример: установить время задержки 3 секунды.

1. Нажмите на [2nd F], затем нажмите и подержите более секунды [SEARCH SET]: на дисплее начнёт мигать индикатор {DELAY}.

2. Введите 3-х секундную задержку, нажав на [3] [ENTER].

Каналы памяти можно автоматически последовательно просканировать на предмет проверки активности на заранее запрограммированных частотах. Одновременно можно сканировать только внутри одного из четырёх банков памяти (т. е. максимум 100 каналов памяти). Пустые – т. е. не содержащие данных каналы памяти - при сканировании будут пропускаться точно так же, как специально помеченные, как пропускаемые при сканировании.

Установка порога срабатывания шумоподавителя. Правильная установка шумоподавителя чрезвычайно важна, т.к. влияет на работу функций поиска/сканирования и, кроме того, меньше утомляет при длительном прослушивании.

Порог срабатывания шумоподавителя можно уподобить установке определённого минимального уровня (мощности) принимаемого сигнала, которого будет достаточно для остановки процесса поиска/сканирования и прослушивания радиопередачи. В крайнем левом (при вращении против часовой стрелки) положении регулятора шумоподавитель будет всегда открыт, и операции поиска/сканирования станут невозможными. Любая передача будет сопровождаться «шипами и хрипами» в промежутках между приёмом полезных модулированных сигналов. Установив ручку шумоподавителя в крайнее против часовой стрелки положение, начинайте медленно поворачивать её по часовой стрелке до момента пропадания эфирных шумов. Это очень ответственная установка, а точка в которой шумы только-только пропали, называется порогом шумоподавления. При столь тонкой установке порога возможна остановка поиска/сканирования на шумовых выбросах, поэтому рекомендуется несколько загрубить чувствительность, повернув регулятор ещё немного по часовой стрелке, чтобы избежать таких ситуаций.

Приобретя некоторый опыт, Вы скоро научитесь правильно устанавливать порог шумоподавления. Всё сказанное в равной мере относится и ко всем описанным в этой инструкции операциям по поиску и сканированию.

Пример: просканируйте все активные каналы памяти в банке 2.

1. Последовательно нажмите на [2nd F] и [BANK]. Нажимая на кнопки [UP/DOWN], получите на дисплее индикатор {BANK2}, затем нажмите на ввод [ENTER]. Вы выбрали банк памяти №2.

2. Нажмите на [MEMO]. Вы выбрали режим вызова памяти.

3. Нажмите и более 1 секунды подержите нажатой кнопку [UP/DOWN] для запуска сканирования памяти – на дисплее начнёт мигать индикатор {M}, напоминая Вам, что Вы вошли в режим сканирования памяти.

4. Если приёмник остановит сканирование (или откажется сканировать), нажмите и более 1 секунды подержите нажатой кнопку [UP/DOWN] для того, чтобы принудить его продолжить сканирование даже, если сигнал на активной частоте и не пропал.

5. Для прекращения сканирования памяти нажмите на кнопку [MEMO].

Пропуск каналов памяти (временное исключение нежелательных). Эта функция позволяет временно пометить канал памяти, как пропускаемый при сканировании, без фактического удаления его содержимого из банка памяти. Это бывает полезно для временного удаления постоянно активных каналов, которые Вы не хотите слушать, из списка сканирования.

Пример 1: пропустить каналы памяти 01 и 05 в банке памяти №2.

1. Последовательно нажмите на [2nd F] и [BANK]. Кнопками [UP/DOWN] выведите на дисплей индикатор {BANK2} и нажмите на ввод [ENTER]. Теперь выбран банк памяти №2.

2. Нажав на [0] [1] [MEMO], вызовите канал памяти №01.

3. Последовательно нажмите на [2nd F] и [CH PASS]. На дисплее появится индикатор {PASS}, показывающий, что канал №01 помечен, как пропускаемый.

4. Или ручкой настройки, или кнопками [UP/DOWN] найдите канал памяти №05.

5. Последовательно нажмите на [2nd F] и [CH PASS]. На дисплее появится индикатор {PASS}, показывающий, что канал №05 помечен, как пропускаемый.

Теперь каналы памяти с №№ 01 и 05 помечены, как пропускаемые, при сканировании банка памяти-2. При сканировании этого банка памяти они будут пропускаться.

Для того, чтобы снять с каналов пометку их, как пропускаемых, повторите только что описанную процедуру для снятия с каналов индикатора {PASS}.

Пример 2: снимите с канала памяти №01 в банке памяти №2 пометку его, как пропускаемого.

1. Последовательно нажмите на [2nd F] и [BANK]. Кнопками [UP/DOWN] выведите на дисплей индикатор {BANK2} и нажмите на ввод [ENTER]. Теперь выбран банк памяти №2.

2. Нажав на [0] [1] [MEMO], вызовите канал памяти №01.

3. Последовательно нажмите на [2nd F] и [CH PASS]. Индикатор {PASS} с дисплея исчезнет, что будет означать, что канал №01 перестал быть пропускаемым.

[Восстановление]

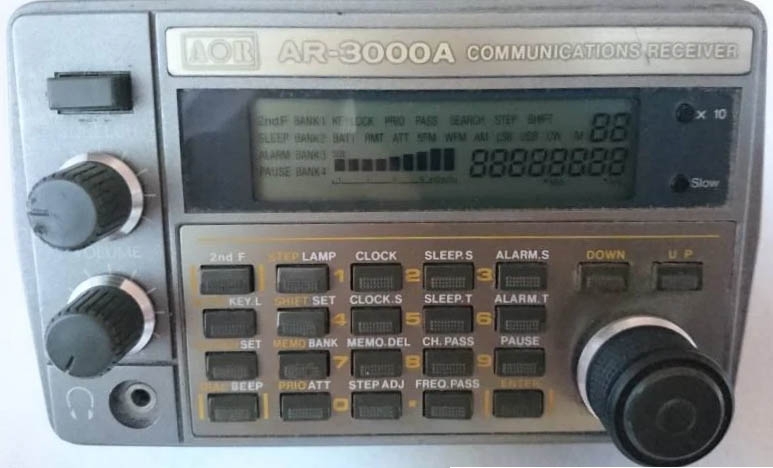

Если села внутренняя литиевая батарейка 3V, то при долгом отсутствии внешнего питания приемник AR-3000A при включении зависает. На экране при этом отображаются все сегменты, но на нажатия кнопок приемник не реагирует.

AR 3000A low battery

Исправляется ситуация полным сбросом процессора. Выполните следующие шаги.

1. Выключите питание и отсоедините источник питания от приёмника.
2. Снимите нижнюю и верхнюю крышки (отвернув 4 винта на задней панели и 2 винта на нижней крышке).
3. После снятия крышек подключите источник питания.
4. Включите питание.
5. Нажмите на серую кнопку сброса, расположенную на обратной стороне клавиатуры в верхнем правом углу (следующую за серым переключателем скорости дистанционного управления). Приёмник включится, загрузившись заводскими установками.
6. Выключите AR3000A и отсоедините источник питания.
7. Поставьте на место верхнюю и нижнюю крышки.

Не касайтесь внутренних элементов схемы приёмника – они чувствительны к статическому электричеству и могут быть выведены из строя.

Чтобы такого больше не происходило, следует заменить 3V батарейку CR2032.

Сброс процессора с сохранением содержимого памяти

1. Выключите питание.
2. Включите питание при предварительно нажатой кнопке [3]. Отпустите кнопку [3].

Сброс процессора со стиранием содержимого памяти

1. Выключите питание.
2. Включите питание при предварительно нажатых кнопках [3] и [6]. Отпустите кнопки [3] и [6].

Приёмник включится, загрузив заводские установки.

[Замена батарейки]

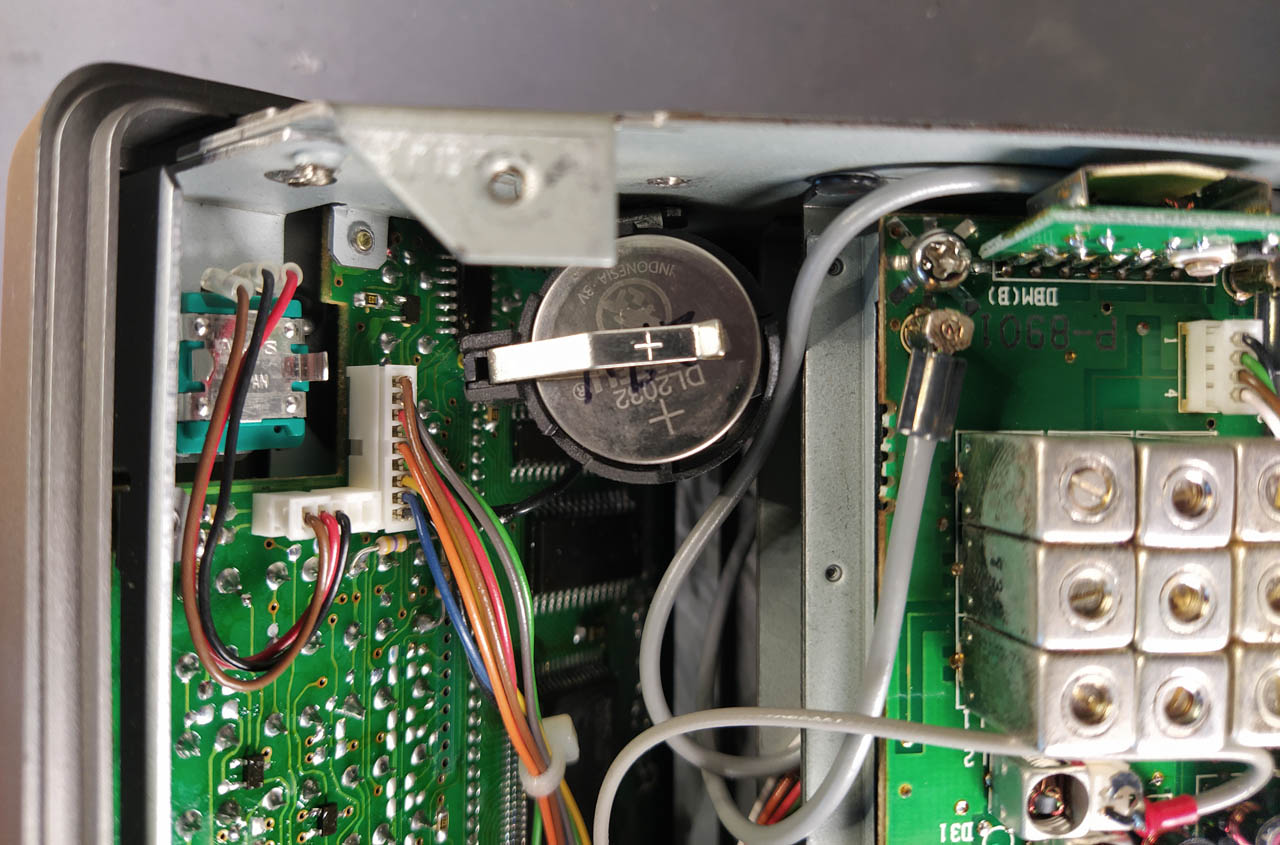

Батарейка CR2032 на 3V висит на одножильных штырьках, припаянная с обратной стороны платы передней панели приемника. Она у меня разрядилась до 0.6V, и потребовалась замена. Батарейку я выкусил, сделал крепеж для держателя батарейки, который прикрутил к боковой металлической стенке приемника. Контакты держателя припаял короткими проводами к старым контактам, куда была ранее подключена старая батарейка.

AR 3000A battery replace01

Чтобы подключить AR-3000A к современному компьютеру, понадобится переходник USB - RS232. Почти у всех этих переходников коннектор DB9 папа, поэтому понадобится вот такой переходник на DB25:

DB25 папа                             DB9 мама

1, 7 ------------- GND -------------- 5
2    ---- TX выход компьютера ---< -- 3
3    ---- RX вход компьютера ---->--- 2
4    ---- RTS выход компьютера --< -- 7
5    ---- CTS вход компьютера --->--- 8

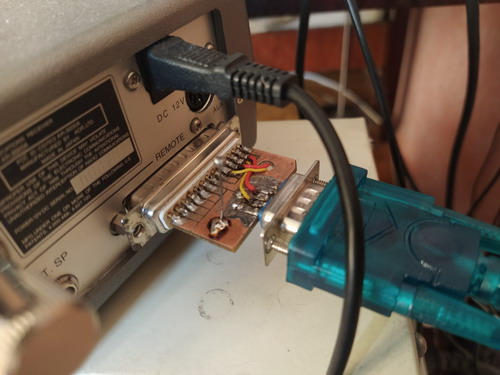

AR 3000A DB9 DB25 connect

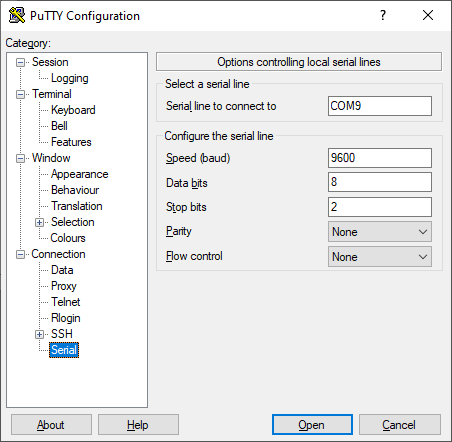

Сконфигурируйте на putty соединение с параметрами: скорость 9600 (или 4800), 8 бит данных, 2 стоп-бита, без контроля четности, без управления потоком.

AR 3000A putty connection

Теперь можно управлять приемником. Частота настройки вводится прямым текстом в мегагерцах, дробная часть идет через точку, и в конце надо нажать на Enter. Например, чтобы настроить частоту 106.2 МГц (Европа Плюс) введите 106.2Enter, для частоты 1476 кГц (Österreichischer Rundfunk) введите .1476Enter. Для смены модуляции приема:

WFM: wEnter
NFM: nEnter
AM: aEnter
USB uEnter
CW: cEnter

При переключении режимов модуляции иногда падает громкость, для её восстановления введите gEnter.

import comport, serial, time

def send(text):
   text += '\r'
   # Эта строка перекодирует UTF-8 в байты:
   com.write(text.encode())
   # Минимальная задержка должна быть 0.03 секунды:
   time.sleep(0.05)

# Настройка последовательного порта, чтобы AOR-3000A
# мог принимать команды. Параметры:
#  'COM1' имя последовательного порта. На Linux это
#         может быть имя наподобие '/dev/ttyS0'.
#  baudrate: 9600, скорость 4800 не работает. Вероятно
#            это зависит от внутренней перемычки.
#  bytesize: 8.
#  parity:   N, без четности.
#  stopbits: можно STOPBITS_ONE и STOPBITS_TWO.
#  timeout:  без таймаута.
#  xonxoff:  False или True, не имеет значения.
#  rtscts:   False или True, не имеет значения.
#  dsrdtr:   обязательно должен быть False.
com = serial.Serial('COM1',
                    baudrate=9600,
                    bytesize=8,
                    parity='N',
                    stopbits=serial.STOPBITS_TWO,
                    timeout=None,
                    xonxoff=False,
                    rtscts=False,
                    dsrdtr=False)

# После включения приемника и перевода его в режим
# RMT (дистанционное управление, REMOTE) нужно послать
# символ CR (\r) и выдержать задержку, чтобы первую команду
# не пришлось повторять. Это особенность приемника, наверное
# его программа в этот момент выполняет инициализацию
# подсистемы последовательного порта.
send('\r')
time.sleep(0.2)

# Устанавливает частоту настройки в МГц:
def freq (mhz):
  send(str(mhz) + '\r')

# Устанавливает тип модуляции (type):
#  NFM   узкополосная ФМ
#  WFM   широкополосная ФМ
#  AM    амплитудная
#  LSB   нижняя боковая полоса
#  USB   верхняя боковая полоса
#  CW    Морзе
def modulation (type):
   if ('NFM'==type):
      send('N' + '\r')
   elif ('W'==type):
      send('W' + '\r')
   elif ('AM'==type):
      send('A' + '\r')
   elif ('LSB'==type):
      send('L' + '\r')
   elif ('USB'==type):
      send('U' + '\r')
   elif ('CW'==type):
      send('C' + '\r')

# Функция устанавливает номер ячейки памяти,
# для сохранения настроек на станцию. Параметр
# cell можно указать в диапазоне от 0 до 99.
def memw (cell):
   # дополнение нулями номера ячейки памяти:
   send(str(cell).rjust(2, '0') + 'M' + '\r')

# Считывание настройки из ячейк памяти cell (0 .. 99).
def memr (cell):
   send(str(cell).rjust(2, '0') + 'Z' + '\r')
   time.sleep(0.1)

# Включает (a==on) и выключает (a=off) аттеньюатор:
def att (a):
   if(a == 'on'):
      send('R'+'\r')
   else:
      send('T'+'\r')

# Выбирает банк памяти (b) от 1 до 4:
def bank (b):
  if ((b > 0) and (b < 5)):
     send(str(b) + 'X' + '\r')

# Выключает (m==on) или включает (m=off) звук.
# Особенность приемника в том, что после переключения
# типа модуляции звук выключается, и его надо включать
# заново вызовом mute('off').
def mute (m):
   if(m=='on'):
      send('E'+'\r')
   else:
      send('F'+'\r')

[Ссылки]

1. AOR AR-3000A.
2230318AR-3000A.ZIP - сервисное руководство, инструкция пользователя, схема, программа управления.
3. AR3000A BULLETIN PAGE (not for AR3000) site:aorja.com.



Добавить комментарий


Защитный код
Обновить

Top of Page
