Где найти аккумулятор для старого телефона, или как продлить жизнь Siemens ME45 Печать
Добавил(а) microsin

Сотовые телефоны очень быстро устаревают (наверное даже быстрее, чем компьютеры), и часто оказывается, что заменить старую батарейку в телефоне проблематично. Их просто не выпускают, и качественных батареек поэтому нет в продаже (китайские поделки в самопальных полиэтиленовых пакетиках не в счет - их покупать нет смысла, обычно они не держат долго заряд). Обидно выбрасывать совершенно исправный телефон, к которому очень привык.

Если умеете немного держать в руках паяльник, то можно просто решить эту проблему. Это возможно, поскольку носитель энергии во всех аккумуляторах для мобильников по технологии одинаков – почти всегда это Li-Ion (литий-ионный) или Li-Polymer (литий-полимер) элемент с напряжением в 3.6 - 3.7 вольта. Отличие только в габаритах аккумулятора, расположении и количестве контактов на нем. Покупаете любой (подчеркиваю - ЛЮБОЙ) аккумулятор от другого современного телефона, примерно подходящий по габаритам, и далее нужно просто вытащить оттуда носитель энергии и перенести в корпус старого аккумулятора. Далее для простоты я буду называть сборку из корпуса, контроллера и электрического элемента «аккумулятором» или «батарейкой», а электрический элемент внутри аккумулятора – «энергоносителем», или «элементом», или «банкой». Замена аккумулятора производилась для телефона Siemens ME45.

Итак, процесс восстановления старого аккумулятора состоит из нескольких простых шагов:

Шаг 1. Раскройте телефон, достаньте из него старый аккумулятор, определите его тип и емкость (эти данные написаны на корпусе аккумулятора). Для моего Siemens ME45 это был аккумулятор типа Li-Ion, емкостью 840 ма/час, напряжением в 3.7 вольта, см. фото.

IMG 7228

Самое главное – определить тип аккумулятора (Li-Ion или Li-Polymer). Дело в том, что от типа энергоносителя зависит режим заряда и устройство контроллера аккумулятора (специальная электронная схема, обеспечивающая правильный заряд). Аккумуляторы Li-Polymer боятся перезаряда, поэтому менять в старом аккумуляторе элемент Li-Ion на Li-Polymer я бы Вам не советовал.

Примечание. По напряжению Li-Ion и Li-Polymer почти совпадают. Li-Polymer имеет мЕньшее внутреннее сопротивление и бОльшую энергоемкость, чем Li-Ion при одинаковом размере и весе, поэтому аккумуляторы Li-Polymer используются в авиамоделизме для питания силовых установок. Недостаток у Li-Polymer в том, что он боится перезарядки (вздувается и может взорваться). Ни в коем случае не оставляйте без присмотра заряжающийся аккумулятор Li-Polymer, и применяйте для его заряда только специально предназначенные для Li-Polymer зарядные устройства!

Шаг 2. Теперь стоит разобрать старый аккумулятор и ознакомиться с содержимым. Начинка не очень сложная – в корпусе находится контроллер (маленькая платка) и энергоноситель – увесистый прямоугольник с двумя контактами. Контакты контроллера выходят наружу, а внутри к нему подключен энергоноситель.


Плата контроллера видна снизу, а наружные контакты аккумулятора находятся на заднем плане, на этой фотографии внизу слева.


Энергоноситель приподнят, видна задняя часть наружных контактов, а также шина “-“ (левее, в центре) и шина “+“ энергоносителя (справа), подпаянные к контроллеру.


Это вид на контроллер «сверху». С этой стороны припаиваются шины питания от элемента (на фотографии он уже отпаян). Большой восьминогий чип 9926A – это полевой транзистор, служащий ключом, а маленькая 6-ногая микрушка 521A скорее всего специализированный чип (мне не удалось найти его описание), который измеряет напряжение элемента и определяет логику работы контроллера (управляет полевым транзистором и процессом заряда элемента).


Вид на плату контроллера «снизу» с этой стороны припаяны наружные контакты.

Шаг 3. Заходите в магазин, показываете продавцу старый аккумулятор и просите продать такой же. Продавец, само собой, говорит, что извините, таких батареек нет. Тогда Вы просите его показать все имеющиеся у него модели аккумуляторов, и выбираете из него тот, который совпадает по типу (например, если старый аккумулятор у Вас был Li-Ion, то нужно искать тоже батарейку Li-Ion) и имеет устраивающую вас емкость (измеряется в миллиампер/часах). Чем больше емкость, тем лучше. С напряжением все проще, тут не промахнетесь - все аккумуляторы имеют внутри одну банку с напряжением 3.6 .. 3.7 вольт. Обращайте внимание также на качество упаковки и время выпуска аккумулятора, чем батарейка свежЕе, тем лучше – дольше проработает. Я наспех выбрал вместо Li-Ion батарейку Li-PolymerSony Ericsson Standard Battery BST-36 Li-Polymer 3.6 V Type CBA-0001006 780 mA/h (примечание - статья писалась в мае 2008 года, тогда же была заменена батарея; а сейчас уже май 2009-го - и батарея отлично работает, несмотря на то, что заряжал я её "неродным", не рассчитанным на Li-Polymer зарядным устройством). Внимание! Так лучше не делать, это опасно (можно нечаянно перезарядить батарею, а это теоретически чревато взрывом). Меняйте только Li-Ion на Li-Ion и Li-Polymer на Li-Polymer, или накрайняк Li-Polymer на Li-Ion (я не встречал информации о том, что аккумуляторы Li-Ion опасны).

Шаг 4. Аккуратно разберите новую батарейку, отделите элемент от контроллера. Если можно, постарайтесь отпаять – это упростит  подключение элемента к старому контроллеру. У меня отпаять не получилось (место соединения было залито компаундом), и пришлось просто оторвать. После этой процедуры из элемента должны торчать два контакта – плюс и минус, которые надо облудить и припаять затем к старому контроллеру. Внимание! Не перепутайте полярность и не замкните случайно контакты элемента во время пайки.

Мне на этом шаге пришлось столкнуться с небольшой проблемой – положительный контакт элемента был из алюминия и наотрез отказался облуживаться. К тому же он был очень нежным (по сути – толстая фольга) и мог оторваться при любом неосторожном движении. Пришлось придумать, как сделать для него надежный контакт. Выручила старая панелька от DIP микросхем – 2 контакта от неё как раз подошли для этой цели. Они пружинили и хорошо соединялись с контактом элемента, см. фотографии.

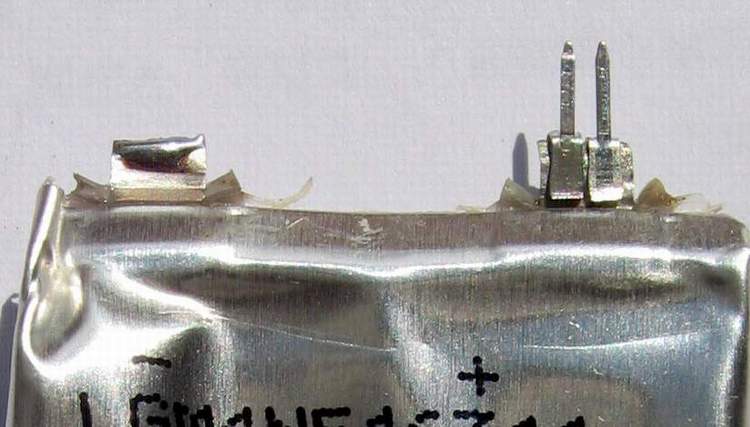

Здесь виден энергоноситель, от него уже оторван контроллер. Слева – отрицательный контакт, его удалось облудить. Справа – положительный алюминиевый контакт и контактики от панельки, подготовленные для подсоединения. Чтобы элемент влез в корпус аккумулятора, пришлось слегка его сжать по бокам. Эту операцию надо делать очень осторожно - ни в коем случае нельзя нарушить герметичность аккумулятора (особенно относится к Li-Polymer).





Контакты панельки насажены на контакт элемента.

IMG_7390.JPG IMG_7393.JPG

Потом тонкой облуженной жилкой от провода МГТФ я закрепил контакты и для надежности слегка пропаял, стараясь как можно меньше класть канифоли (чтобы она не попала между контактом элемента и контактами панельки).


Почти готовый аккумулятор. Мягкие синие прокладки (взял амортизационные шайбы от старого CD-ROMа) нужны для того, чтобы элемент не болтался в корпусе аккумулятора. Осталось закрыть крышку, и процедура завершена. Я не стал приклеивать крышку, а просто примотал её 2 слоями скотча.


"Старичок" с новым аккумулятором - все в порядке!


Это все, что осталось от «донора» - этикетка и выломанный контроллер.


Напоследок приведу схему контроллера старого аккумулятора от Siemens ME45, которую я срисовал по печатной плате.
