Китайский лабораторный источник питания DAZHENG PS-1502DD Печать
Добавил(а) microsin

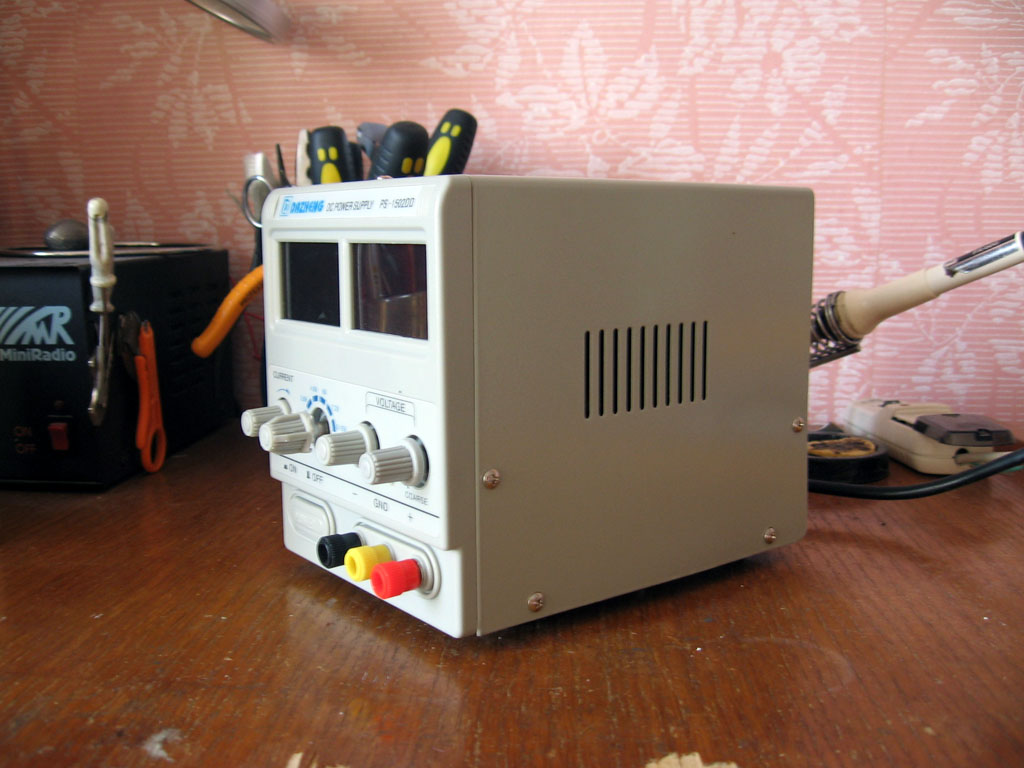

PS-1502DD - стабилизированный одноканальный источник питания с триггерной защитой от перегрузки.

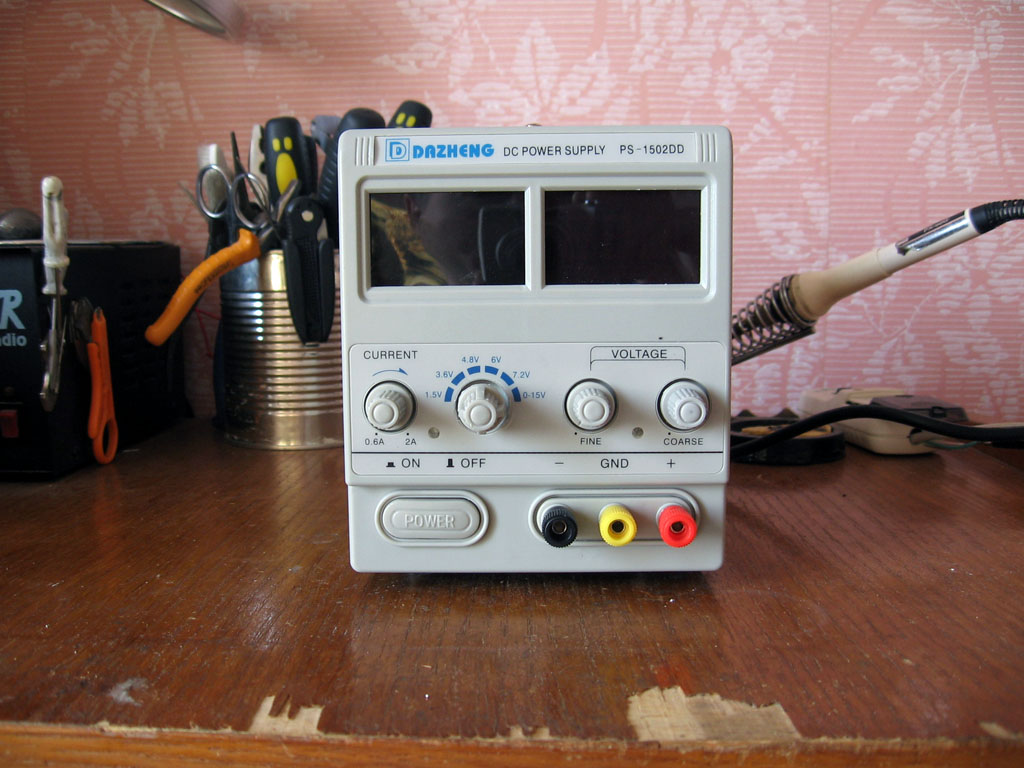

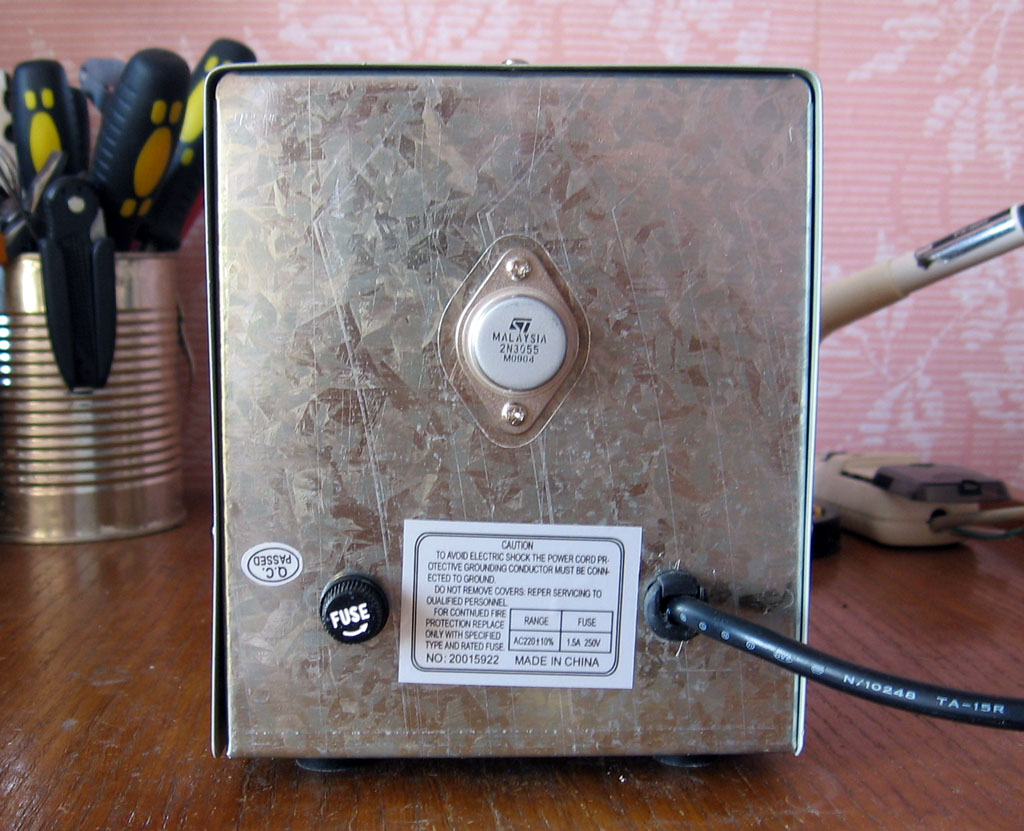

PS-1502DD_IMG_0619.JPG PS-1502DD_IMG_0623.JPG PS-1502DD_IMG_0625.JPG

[Параметры]

- выходное напряжение 0..15 вольт, выставляется в ряд фиксированных значений, либо с помощью плавной регулировки (текущее напряжение индицируется 3-разрядным цифровым индикатором).
- выходной ток до 2 ампер, регулируемый ток срабатывания триггерной защиты 0.6..2 А (текущий ток нагрузки индицируется 3-разрядным цифровым индикатором).
- стабильность напряжения 0.01%.
- напряжение пульсаций при токе 2 А не более 0.5 мВ.
- размеры 120x145x195 мм.
- вес 1.2 кг.

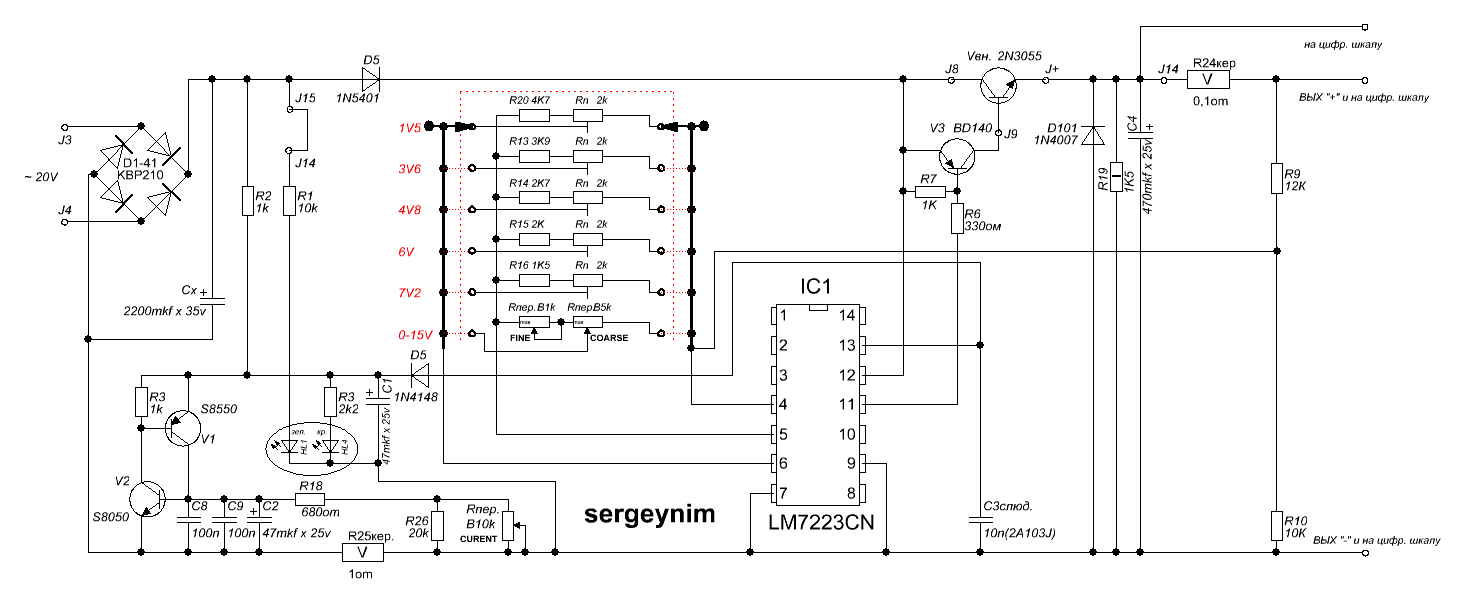

Принципиальная схема, которую удалось найти в Интернете. Внимание! Позиционные обозначения элементов на схеме могут не соответствовать тем, что будут в Вашем блоке питания (именно так случилось у меня). Могут быть также и другие ошибки (например, у меня вызывает сомнения правильность схемы узла защиты по току). Силовое переменное напряжение питания схемы - 21 вольт (подается на вход силового выпрямителя).

Другой вариант схемы:


Что понравилось в источнике питания:
1. Неплохие технические параметры (подозрительно маленькое напряжение пульсаций).
2. Симпатичный корпус. Внутри много свободного места, что позволяет его легко переделывать и улучшать.
3. Наличие цифровых индикаторов тока и напряжения.
4. Грубая и плавная регулировка напряжения, регулировка срабатывания тока защиты.

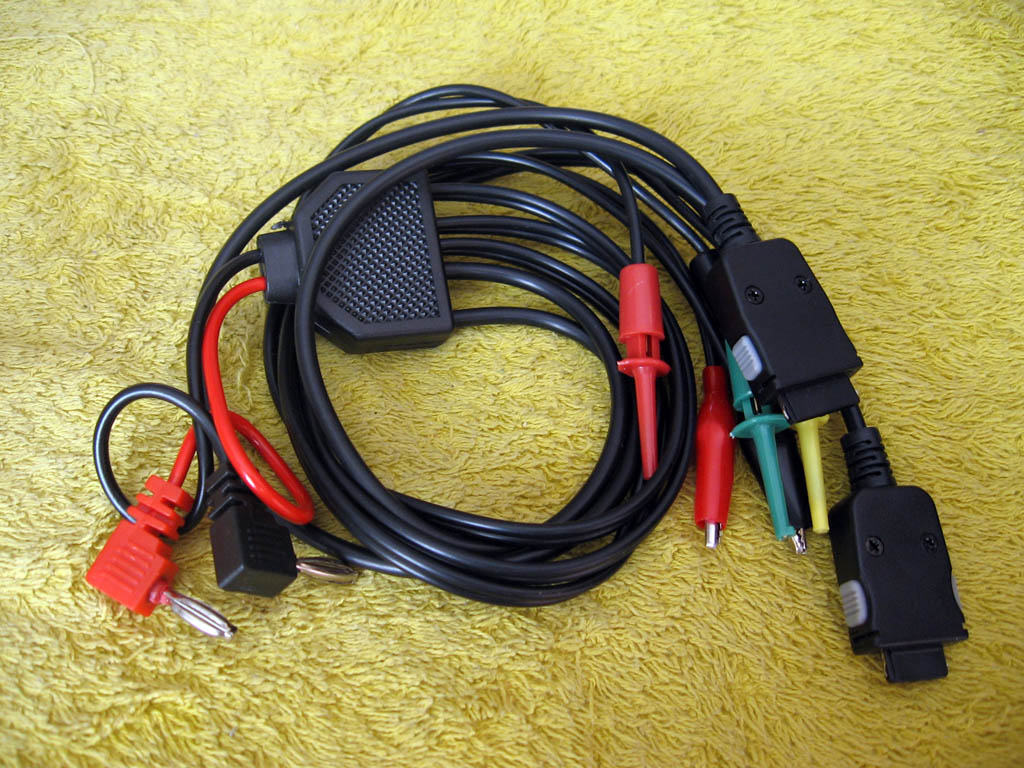

5. Имеется шнурок с хвостами для зарядки мобильных телефонов. Мне это не нужно, просто сей факт меня удивил.
6. Цена - 549 рублей в розницу. Приятель говорил, что видел месяц назад этот блок питания за 470 (!) рублей.


Недостатки, хотя при такой цене смешно о них говорить (причем большинство недостатков устранимы с минимальными усилиями):
1. Короткий и хлипкий шнур питания (легко фиксится).
2. Корпус сделан из тонкого железа, слишком много винтов-саморезов, крепящих крышку (неудобно блок разбирать), слабое качество резьбы - резьба фактически отсутствует, что после нескольких разборок может привести к выпаданию саморезов (фиксится при надобности путем напайки гаек с резьбой M3).
3. Резистор датчика защиты на максимальном токе сильно греется - так сильно, что может отпаяться, с обугливанием платы (фиксится).
4. Защита по току триггерная, чтобы её сбросить, надо выключить питание (фиксится).
5. Индикация рабочего режима и срабатывания защиты сделана "наоборот" - когда блок находится в рабочем режиме, то цвет свечения светодиода красный, а когда сработала защита - меняется на зеленый (фиксится путем доработки схемы).
6. Силовому транзистору не помешал бы радиатор (легко фиксится).
7. Конденсатор на выходе выпрямителя слишком маленький - там стоит 2200 мкФ 35 вольт (фиксится). Диодный мост тоже слабоват, без запаса по току (фиксится).

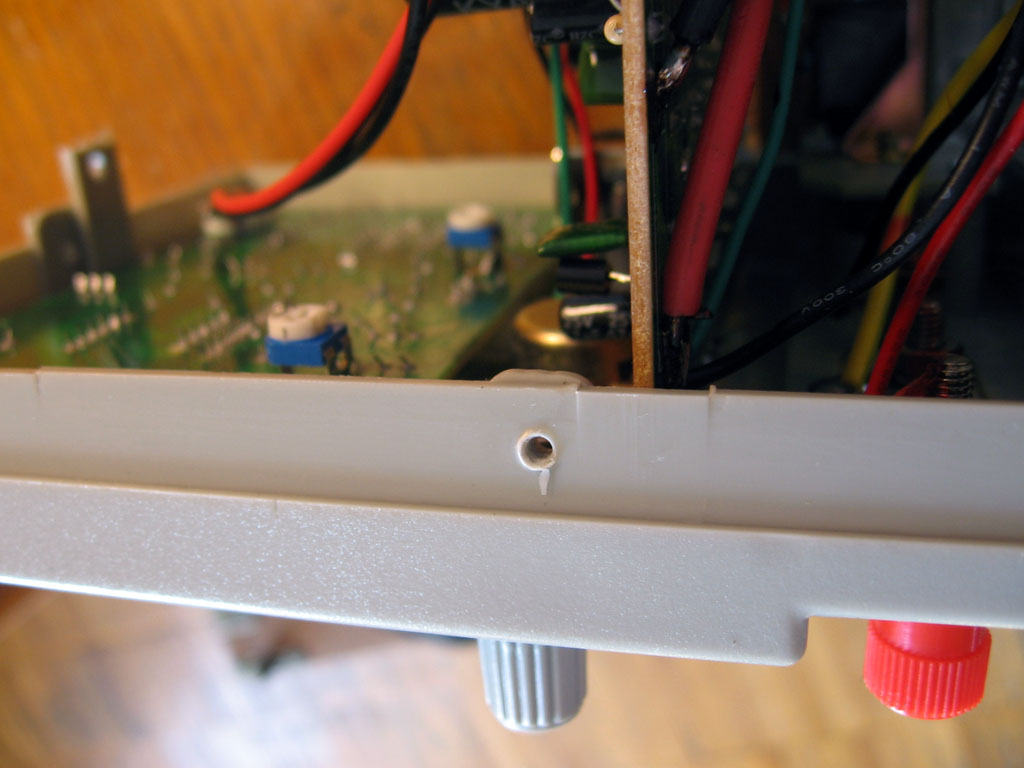

8. Ручки на переменных резисторах и особенно на переключателе сидят очень туго, и их тяжело снимать (я их даже слегка повредил и помял пластмассу передней панели). Это придется делать, если будете реализовывать апгрейд блока питания или если придется его ремонтировать.

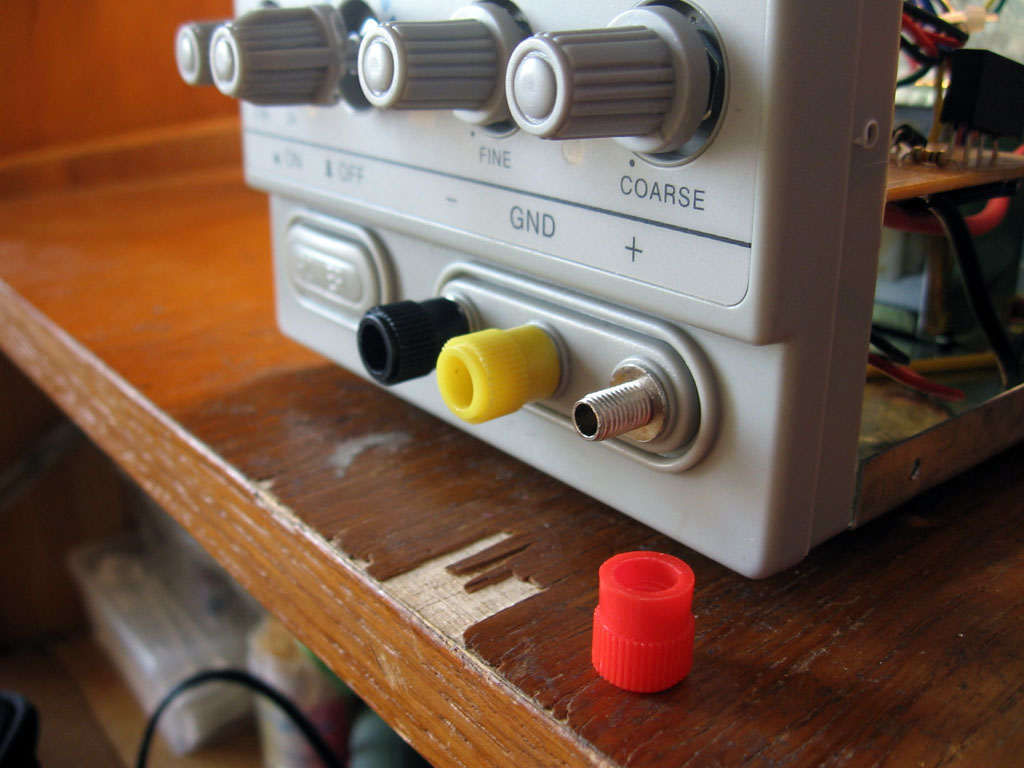

9. Хлипкие выходные клеммы - резьба на гаечках зажимов проводов сделана из пластмассы, и долго она не продержится.

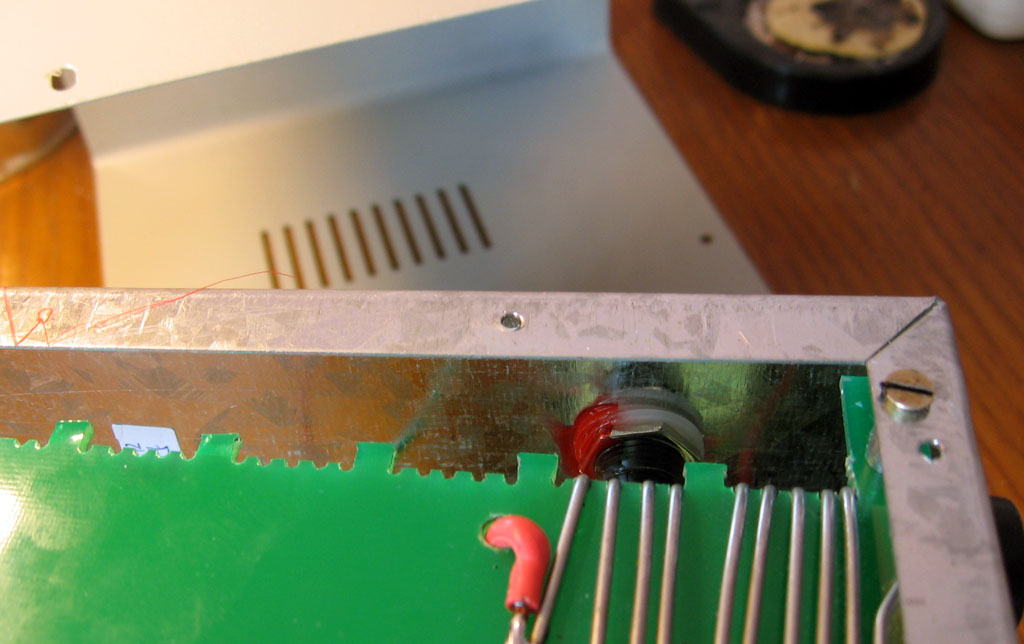

PS-1502DD_IMG_0640.JPG PS-1502DD_IMG_0641.JPG PS-1502DD_IMG_0642.JPG

Список реализованных переделок:

1. Замена сопливого сетевого шнурка (60 см) на нормальный 1.2-метровый.
2. Замена резистора датчика тока защиты (1 Ом 5 Вт) на более мощный.
3. Переделка триггерной защиты по току - заменил на регулируемое ограничение тока.
4. Установка силового транзистора на радиатор.

Список запланированных на будущее переделок:

5. Увеличение емкости конденсатора фильтра после диодного моста (сейчас стоит 2200 мкФ 35 вольт), увеличение предельного тока диодного моста (там сейчас стоит мост на 2 А).
6. Замена силового трансформатора на более мощный.
7. Переделка токовой защиты на более чувствительную (позволит уменьшить сопротивление датчика тока и увеличить пределы регулировки тока ограничения).
8. Применить качественную индикацию срабатывания защиты (сейчас она практически не работает).

[Подробнее о переделках]

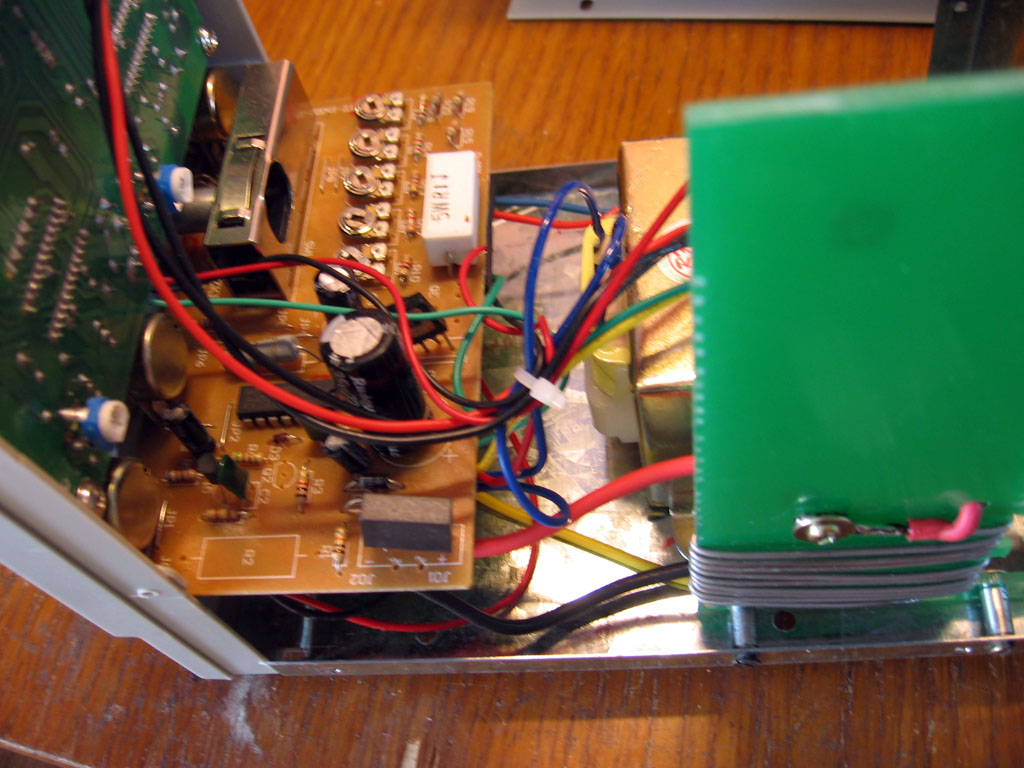

Родной сетевой шнур был неприлично коротким (когда блок стоит на столе, то вилка не доставала даже до пола). Заменил на стандартный, с заземлением. Для этого пришлось немного расточить полиэтиленовый фиксатор шнура.

Резистор датчика тока защиты (1 Ом) заменил на самодельный из нихрома диаметром 0.8 мм, несколько меньшего номинала (0.6 Ом). Исчезла проблема с перегревом резистора и платы на больших токах нагрузки.


Самая неприятная вещь в источнике питания PS-1502DD - триггерная защита по току. Она очень неудобная, для её сброса нужно полностью выключать питание и ждать пару секунд. С такой защитой ручка регулировки тока почти теряет смысл. Триггерный эффект отключается просто - достаточно выпаять транзистор V1 и замкнуть резистор R3 (здесь и далее позиционные обозначения соответствуют приведенной выше принципиальной схеме). После этого схема заработала в режиме регулировки ограничения тока в пределах 0.7..2.2 А (максимум ограничивается нагрузочной способностью трансформатора).

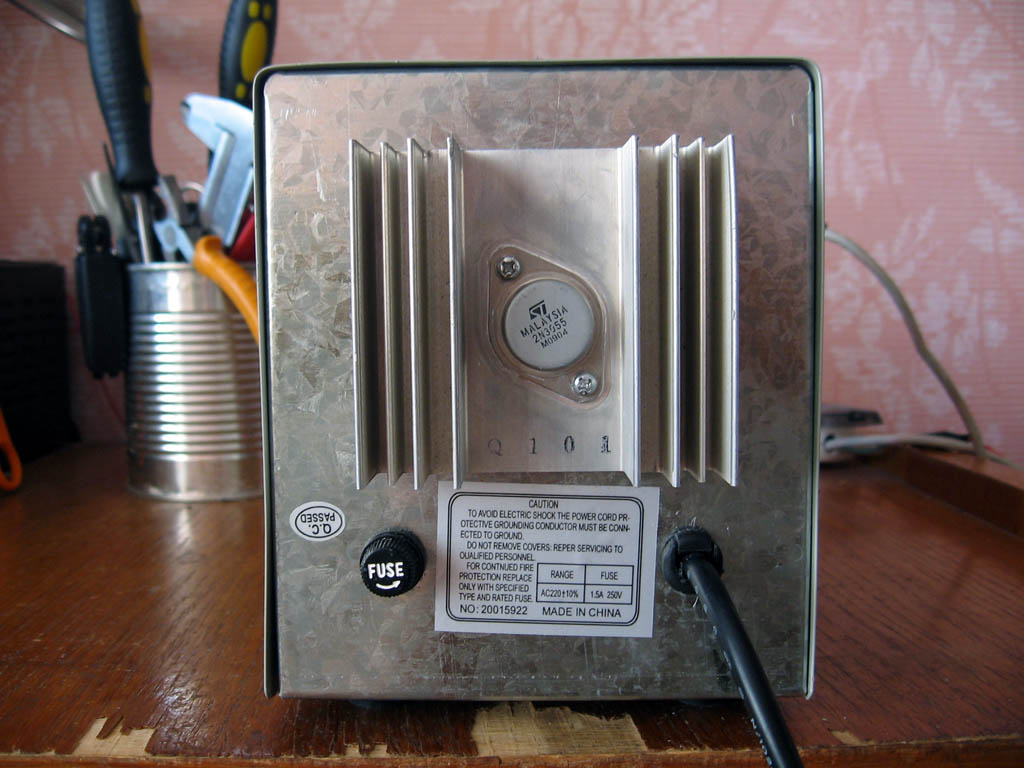

Установка силового транзистора на радиатор никакой проблемы не составила. Купил на рынке первый понравившийся радиатор, просверлил в задней стенке и подправил дремелем несколько дырок, и прикрутил.


Схему защиты есть смысл полностью переделать на более эффективную. Схема не многим сложнее, зато пределы регулировки тока увеличиваются на порядок (можно легко регулировать ток ограничения в пределах 0.05..2 А). Статья, описывающая принцип защиты, была опубликована в журнале "Радио" №6, 1987 г., автор А. Чурбаков. Я пробовал ранее делать такую схему, она отлично работает. Отличие новой схемы от старой в том, что падение напряжения на датчике тока не открывает подключенный к датчику транзистор, а наоборот - закрывает.


[Блок индикации]

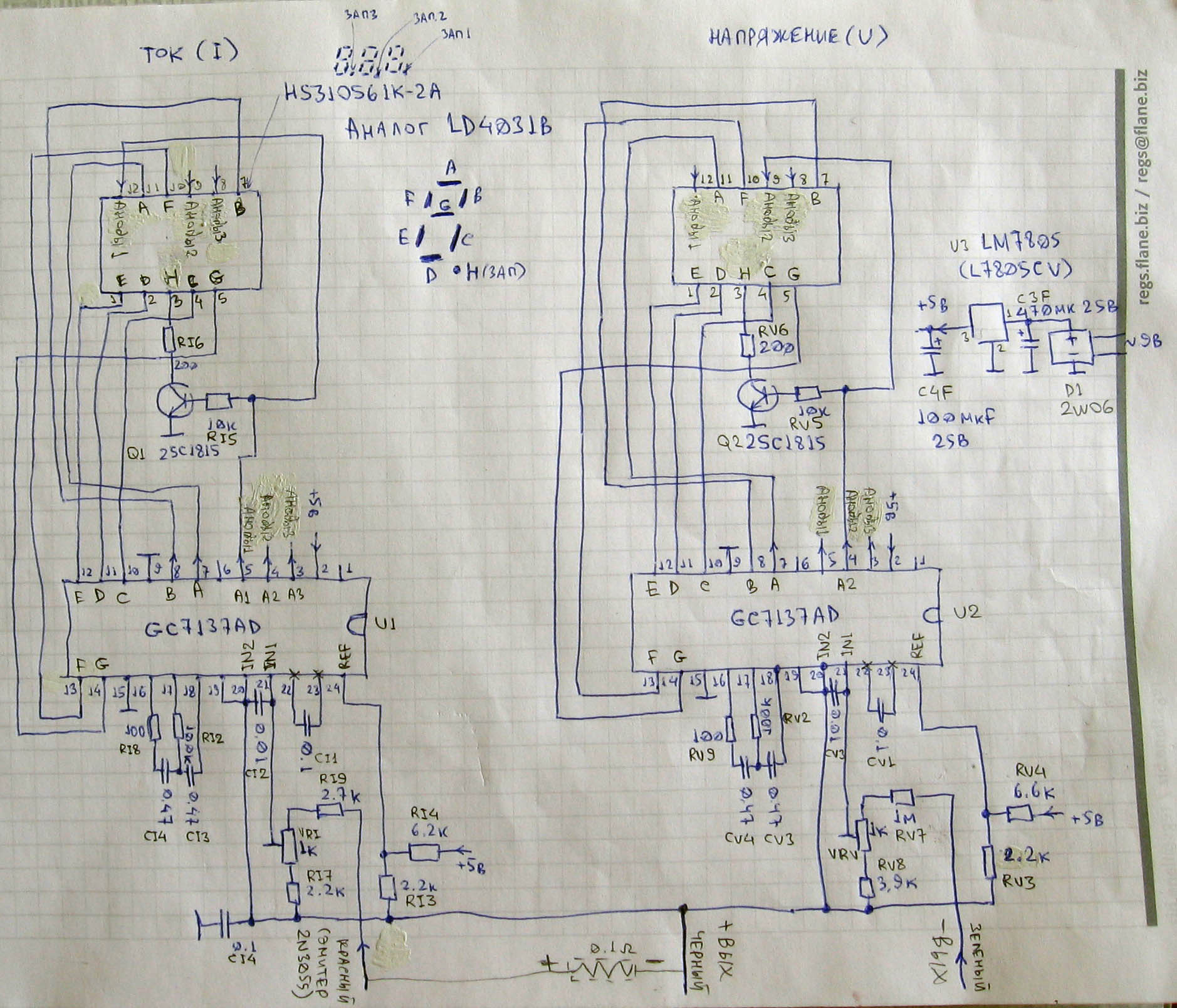

Единственное, что точно не требует переделки (разве что ремонта) - это блок индикации YIZHAN-3000BTB. Он, конечно, тоже не лишен недостатков (см. схему). Например, опорное напряжение генерируется из напряжения питания +5 вольт, которое дает обычный стабилизатор L7805CV. Внимание! Обмотка трансформатора 9 вольт (которая питает схему индикации) должна быть развязана от всех остальных обмоток, иначе попалите входные цепи микросхем GC7137AD (это китайский урезанный аналог микросхемы MAXIM ICL7137).

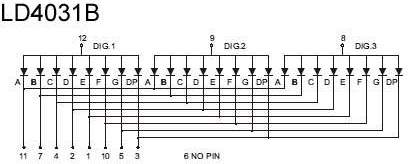

Индикаторы применены с общим анодом HS310561K-2A (китайский аналог LD4031B).


Если у Вас нет микросхем GC7137AD (ICL7137) и нечем их заменить, можете воспользоваться контроллером на макетной плате AVR-USB-MEGA16 [3].

UPD130322

Для переделки оригинальной схемы PS-1502DD хорошо подойдет схема лабораторного источника 0..25V, с регулировкой тока защиты 0..5A. Защита по току сделана по принципу ограничения тока. Далее приведен перевод материала из оригинальной статьи автора [4].

MicroSyl-bench-power-supply

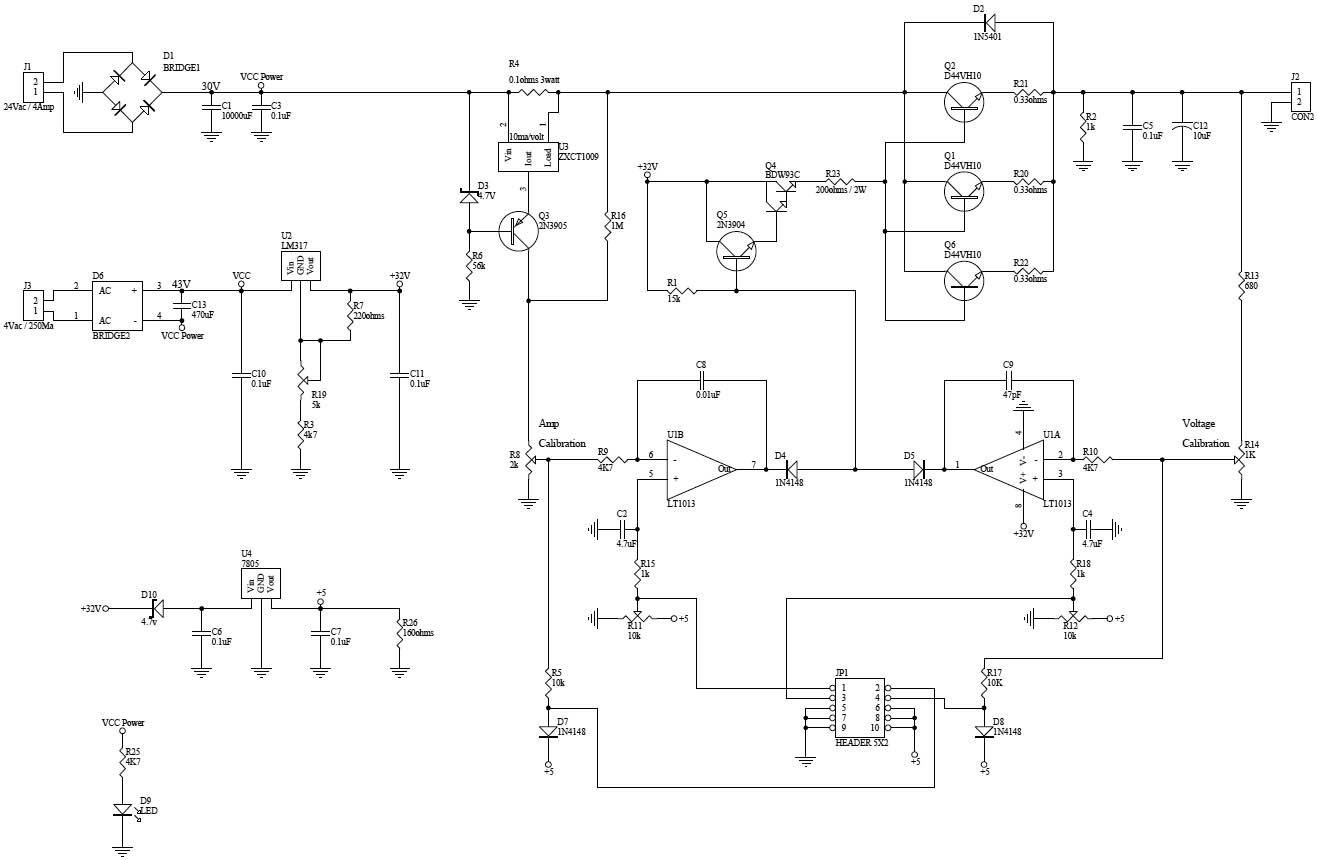

Вот схема силовой части одного канала:

MicroSyl-bench-power-supply

Для этой схемы нужен один трансформатор на 24V переменного тока 5A, и еще один на 6.3V переменного тока 0.1A. Два трансформатора нужны, чтобы получить 2 постоянных напряжения с уровнем 30V и 40V. Можно использовать две обмотки на одном трансформаторе. Напряжение 30V нужно как мощный источник постоянного тока для выхода, и 40V нужно для питания управляющей схемы. Можно конечно использовать один мощный источник нестабилизированного постоянного тока на 40V 5A, но тогда полезная мощность трансформатора будет рассеиваться неэффективно, и для выходных силовых транзисторов потребуется радиатор увеличенного размера.

Операционный усилитель LT7013 выполняет две функции - часть A является регулятором напряжения, а часть B управляет током. Оба выхода операционных усилителей A и B соединены друг с другом через диоды, так что результирующее напряжение на выходе определяется самым низким напряжением на выходе операционных усилителей. Так что если Вы установите выходное напряжение 10V, и выходной ток 1A, и затем замкнете выход, то операционный усилитель B своим выходом ограничит выходное напряжение, и выходной ток стабилизируется. Для работы датчика тока используется очень хорошая деталь ZXCT1009, которая работает как токовое зеркало. Оно генерирует ток пропорционально току, протекающему через резистор датчика тока, и этот ток передается на резистор R8, который преобразует его в напряжение. На выходе блока питания применено много транзисторов (включенных по схеме составного транзистора), потому что выходы операционных усилителей дают небольшой ток. Имейте в виду, что резистор R23 очень важен, так как он защищает выходные силовые транзисторы от слишком больших импульсов тока короткого замыкания. Если Вы соберете эту схему, то убедитесь, насколько хорошо она работает.

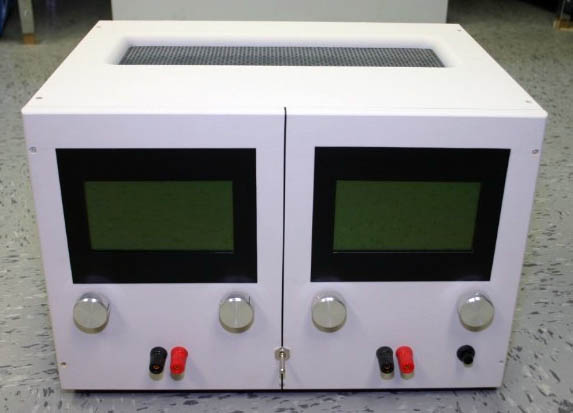

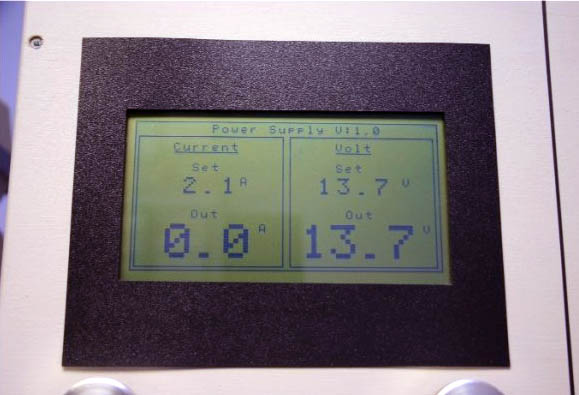

Как видно на фотографии, этот лабораторный источник питания подключен к LCD для отображения установленного текущего тока и напряжения, а также для отображения реального текущего выходного тока и напряжения. Управление LCD реализовано на микроконтроллере ATmega32 с 4 входами АЦП для получение аналоговых значений тока и напряжения от силовой части (можно также использовать макетную плату AVR-USB-MEGA16, на которой установлен микроконтроллер ATmega32A).

MicroSyl-bench-power-supply-LCD

[Ссылки]

1. radio-1987-06.djvu - номер журнала "Радио", где опубликована статья про токовую защиту.
2. Архив фотографий с максимальным разрешением и инструкцией, схема, даташиты.
3. AVR-USB-MEGA16: замена GC7137AD (ICL7137) на ATmega32 и OP291.
4. Bench Power Supply 0..25V @ 0..5A. Схема, исходный код для индикатора LCD, документация.
5. Увеличение мощности лабораторного блока питания Dazheng site:youtube.com.



Комментарии


0 #20 Алекс 04.07.2017 15:27
Подскажите пожалуйста, можно ли увеличить напряжение на выходе блока PS-1502DD до 30 вольт? Если да то как это сделать?

microsin: можно, для этого нужно повысить мощность силового трансформатора и повысить напряжение на выходе выпрямителя как минимум до 35 вольт. Хорошим решением будет установить импульсный стабилизатор наподобие DP30V5A (см. http://microsin.net/adminstuff/hardware/rd-dc-dc-converters.html).
Цитировать


0 #19 Данаил 01.04.2017 09:12
Вчера приобрел блок YAXUN PS1502dd. Видимо китаец сделал прибор так, что при срабатывании защиты работу блока питания можно восстановить простым отключением нагрузки, и не нужно для этого отключать блок от сети.
Цитировать


+1 #18 MARAT26 29.12.2016 22:40
Поставил радиатор все равно греется как печка :sad: :sad: :cry: :cry: :cry: :cry:

microsin: чего Вы удивляетесь? Все зависит от тока нагрузки и от падения напряжения на регулирующем транзисторе. Так и должно быть.
Цитировать


0 #17 Вальдемар 29.06.2016 19:51
Фиксил свой блок, удалил транзюк S8050 - он в моей схеме (вторая) обозначен как Q2, добавил самодельное сопротивление (нихрома не было, использовал никелевую проволоку), добавил радиатор для силового транзистора. Вроде работает. Спасибо.
Цитировать


+1 #16 Александр 26.05.2016 13:12
Отключил триггерную защиту (выпаял VT1 и замкнул R3) при замыкании клемм плюс и минус, показывает ток 3,5А, а потом растёт до 4.6А и не реагирует на регулятор тока. Подскажите в чём проблема?!
Цитировать


+1 #15 tork 25.08.2011 04:13
на счет светодиода сделал проще, просто заменил его на светодиод с телека LG (2-х цетный) и припаял как надо :P
Цитировать


+1 #14 Nobody 17.08.2011 22:20
И всё-таки... Как правильно сделать режим ограничения по току?
Убрать V1 с замыканием резистора или выпаять оба транзистора?
Цитировать


+2 #13 гоша 06.06.2011 15:26
Защита отключилась, спасибо. :-)
Цитировать


0 #12 гоша 05.06.2011 23:25
Подскажите, как отключить защиту от КЗ?

microsin: выпаяйте V1, V2 (Q1, Q2).
Цитировать


+1 #11 OGO 05.05.2011 00:43
Здравствуйте всем. У меня блок выдает все время 23В и ни как не реагирует на переключения напряжения. Прозвонил все транзисторы - все целы кроме BD140. Заменил, теперь индикатор по нулям. Далее переключаю напряжение, начинает на любом из фиксированного положения выход прыгать с 0 до 22 вольт, при этом сильно греется (до дымка) 2-ватный резистор (самый большой из полосатых).
Цитировать
