Простой импульсный лабораторный БП на основе микросхем LM2576T-ADJ и LM2596T-ADJ Печать
Добавил(а) microsin

В статье описаны простые импульсные регулируемые стабилизаторы напряжения (понижающие, step-down) на 1.2 .. 40В, с током защиты . Они основаны на микросхемах LM2576T-ADJ и LM2596T-ADJ компании National Semiconductor.

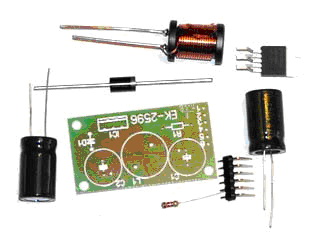

[EK-2596Kit]

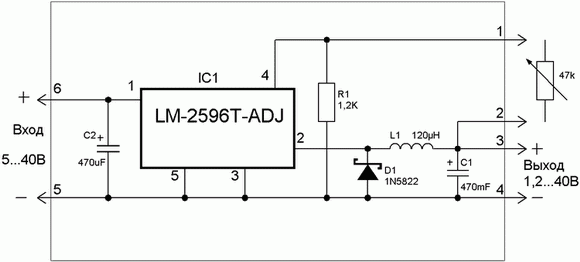

EK-2596Kit-02.gif Схема электрическая принципиальная EK-2596Kit

Модуль может работать в режиме стабилизатора тока, что может использоваться для заряда аккумуляторов стабильным током, питания различных нагрузок, питания мощного светодиода или группы светодиодов.

Для включения модуля стабилизатором тока необходимо параллельно резистору R1 установить резистор, номинал которого вычисляется по формуле: R=1.23/I

Технические характеристики

Параметр Значение
Входное напряжение, не более 40В
Выходное напряжение 1...40В
Выходной ток во всем диапазоне напряжений, не более
Срабатывание защиты по выходному току
Частота преобразования 150 кГц
Размеры: Д, Ш, В 49х27х25мм
Масса 30 г

Перечень элементов стабилизатора напряжения

Позиция Номинал Количество
C1 470 мкФ х 50В 1 шт.
C2 470 мкФ х 50В 1 шт.
R1 1.2 кОм 1 шт.
D1 1N5822 1 шт.
IC1 LM2596T-ADJ 1 шт.
L1 120 uH 1 шт.
  Печатная плата 1 шт.
  PLS-06R 1 шт.

Работа устройства и рекомендации

Модуль является более миниатюрным аналогом модуля EK-2576 за счет большей частоты преобразования. И имеет меньшую амплитуду пульсаций на выходе.

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в большом теплоотводе. Как правило, достаточно радиатора 100 см2. Устройство имеет тепловую защиту и защиту по выходному току = 3А. Внимание! Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор = 47 Ком (для установки в устройства с фиксированным выходным напряжением - постоянный резистор) резистор не следует устанавливать на длинные провода.

Выводы модуля:

1 и 2 - контакты подключения подстроечного/переменного резистора.
3 - выход плюс.
4 - выход минус.
5 - питание минус.
6 - питание плюс.

Внимание! При подключении соблюдайте полярность!

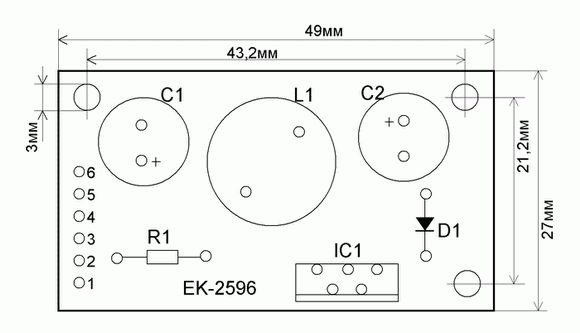

Габаритный чертеж и расположение элементов на печатной плате EK-2596Kit

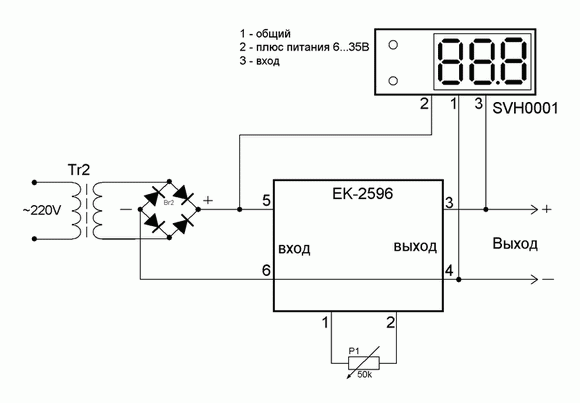

EK-2596Kit-04.gif Лабораторный блок питания с цифровой индикацией выходного напряжения. (EK2596 + SVH0001)

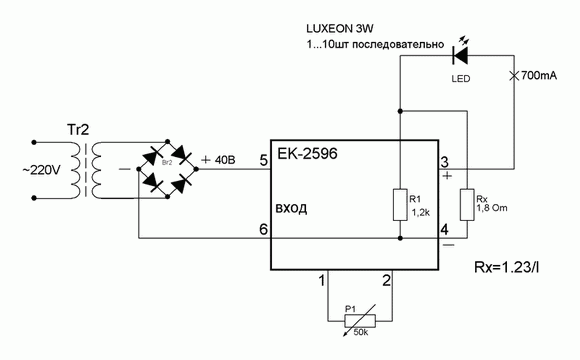

EK-2596Kit-05.gif Включение модуля стабилизатором тока для питания группы 3W светодиодов

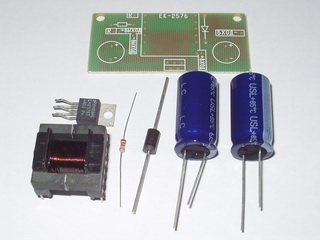

[EK-2576 Kit]

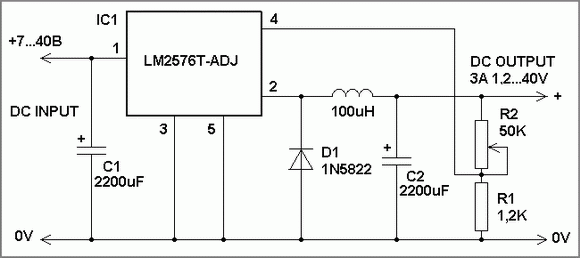

EK-2576Kit-03.gifСхема электрическая принципиальная регулируемого импульсного стабилизатора

Технические характеристики

Параметр Значение
Входное напряжение, не более 40 В
Выходное напряжение 1...40 В
Выходной ток во всем диапазоне напряжений, не более 3 А
Срабатывание защиты по выходному току 3 А
Частота преобразования 52 КГц

Перечень элементов стабилизатора напряжения

Позиция Номинал Количество
C1 2200 мкФ х 50 В 1 шт.
C2 2200 мкФ х 50 В 1 шт.
R1 1.2 КОм 1 шт.
D1 1N5822 1 шт.
DA1 LM2576T-ADJ 1 шт.
L1 100 uH 1 шт.
  Печатная плата 1 шт.

Порядок работы устройства и рекомендации

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в большом теплоотводе. Как правило, достаточно радиатора 100 см2. Устройство имеет тепловую защиту и защиту по выходному току = 3А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор = 47 Ком (для установки в устройства с фиксированным выходным напряжением - постоянный резистор) резистор не следует устанавливать на длинные провода.

Подключение стабилизатора:

1. Подключить питание на входа "+Вход" и "-Вход"
2. Подключить переменный резистор на контакты "R" и "R"
3. Подключить нагрузку на выхода "+Вых" и "-Вых"

Для конструирования лабораторного блока питания с регулируемым выходным напряжением рекомендуется использовать цифровой встраиваемый вольтметр EK-2501.

Внимание! При подключении соблюдайте полярность!

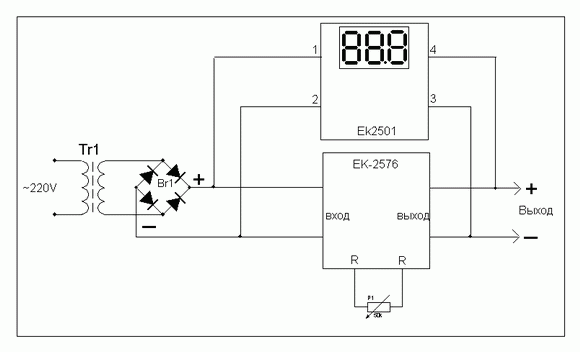

EK-2576Kit-02.gifЛабораторный блок питания с цифровой индикацией выходного напряжения

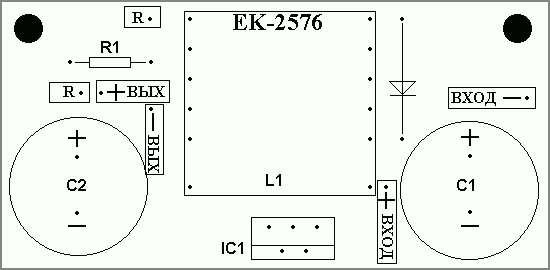

EK-2576Kit-04.gif Расположение элементов на печатной плате

[Ссылки]

1. LM2596 SIMPLE SWITCHER Power Converter 150 kHz 3A Step-Down Voltage Regulator site:ti.com.
2. Утилита для разработки стабилизаторов напряжения (и не только их) - WEBENCH® Power & LED Designer site:ti.com.
3. MAX710, MAX711 - 3.3V/5V or Adjustable, Step-Up/Down DC-DC Converters (автопереключение преобразования напряжения Step-Up/Down, вх. напряжение +1.8 V..+11 V, выходное напряжение 5 V/250 mA при вх.=1.8 V, 5 V/500 mA при вх.=3.6 V, не нужны внешние FET транзисторы, в режиме Shutdown отключение от вх. напряжения, потребление от вх. 200 μA без нагрузки (вх.=4 V), 7 μA в режиме Standby, 0.2 μA в выкл. режиме, режимы Low-Noise и High-Efficiency).
4. MC34063AB - MC34063AC, MC34063EB - MC34063EC, DC/DC converter control circuits (выходной ток ключа 1.5 A, 2% точность, типичный ток потребления 2.5 mA, вх. напряжение 3..40 V, частота преобразования до 100 кГц, ограничение выходного тока).
5. Высокоэффективный понижающий преобразователь с использованием синхронного контроллера LT1773.



Комментарии


+2 #9 Виталий 24.10.2020 10:50
Большой проект Color and Code версии 20.2 Определение элементов по цвету, коду, справочники, включая Arduino.

Есть встроенный калькулятор LCD1602 символов, генерация программной строки, расчет сопротивления резистора для светодиода (можно использовать данные из справочника), расчёт схемы на основе NE555, LM317, LM338, LM350, LM2596 и многое другое.

Может кому пригодится: https://colorandcode.su
Цитировать


+1 #8 RBuraev 18.07.2017 09:18
Можно ли опубликовать печатную плату стабилизатора, или где можно ее приобрести.

microsin: я покупал в магазине наподобие Чип-и-Дип.
Цитировать


-1 #7 марат 12.05.2017 21:11
Смогу ли я использовать схему стабилизатора тока для зарядки автомобильного аккумулятора током примерно 2.2A, рассчитав шунт по формуле?

microsin: да, можете.
Цитировать


+2 #6 Максим 08.08.2016 20:53
Не срабатывает защита по выходному току, при КЗ выходов ток достигает 5А. В чем может быть дело?
Цитировать


0 #5 VIKTOR 27.11.2015 23:38
Как включить LM2576T-ADJ для преобразования -6V в -12V?
Цитировать


+1 #4 VIKTOR 25.11.2015 15:40
Какая возможность LM2576T для преобразования Step-Up 6V в 12V?

microsin: никакой возможности нет. Микросхема LM2576 предназначена исключительно для понижающих импульсных преобразователе й (step-down).
Цитировать


+3 #3 Михаил 11.11.2011 01:56
При Uвых 35v, I нагрузки 2а пульсации напряжения на выходе такие же, как на входе стабилизатора. Почему?
Цитировать


+3 #2 михаил 21.10.2011 19:34
Можно ли L1 намотать на ферритовом кольце?

microsin: ферритовые кольца неэффективно использовать при больших постоянных токах подмагничивания , а здесь как раз такой случай. При подмагничивании в ферритовых кольцах наступает эффект насыщения магнитного потока, и индуктивность катушки на ферритовом кольце падает.
Цитировать


-2 #1 maz 26.07.2011 00:54
Первая схема стабилизатора построена на микросхеме LM2596T-ADJ, я ошибочно поставил микросхему LM2576T-ADJ, но пока работает стабилизатор нормально. Вопрос:
что может быть в дальнейшем со стабилизатором из-за несоответствия микросхемы? В описании стабилизатора на микросхеме LM2576T-ADJ значится переменный резистор = 47 кОм. В схеме на 50 кОм. Вопрос: Где ошибка номинала переменного резистора?

microsin: ответ на первый вопрос: ничего не может быть плохого, если Вы не превысите предельные эксплуатационны е параметры своей микросхемы. Ответ на второй вопрос: ошибки нет, так как нет никакой принципиальной разницы в номинале переменного резистора - 47 к или 50 к.
Цитировать
