USnooBie: превращение в программатор USBasp Печать
Добавил(а) microsin

USBasp [1] - очень популярный программатор для микроконтроллеров Atmel AVR с интерфейсом USB. Он поддерживается многими программами и утилитами (AVRDUDE, Arduino, Bascom AVR, Khazama). Превратите свою платку USnooBie в полноценный программатор USBasp!

USnooBie-readymade-and-kit

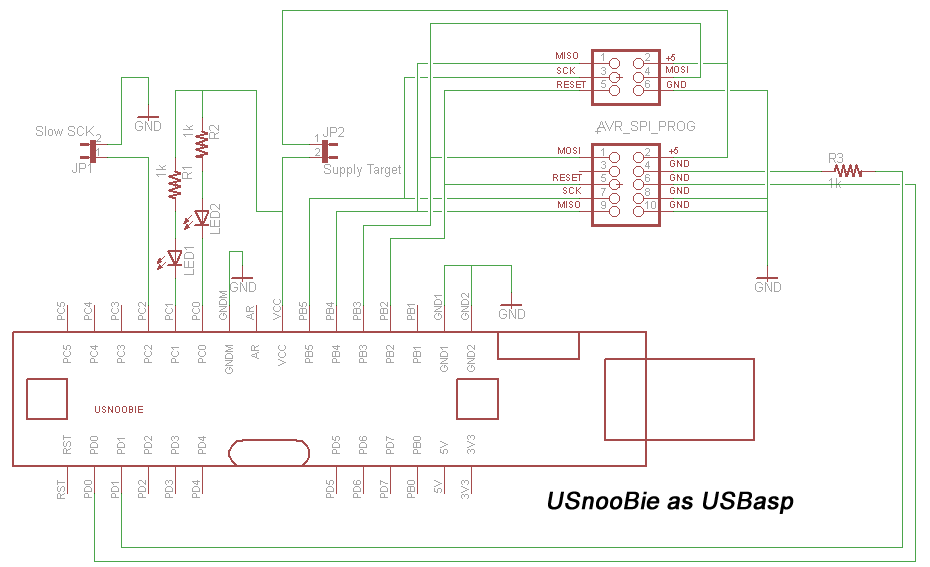

Схема переделки очень простая (полная версия USBasp):

usnoobie as_usbasp_sch

Есть также упрощенная схема переделки (минимальная версия USBasp):

usnoobie as_usbasp_minimal_sch

После того, как спаяете схему, нужно через бутлоадер залить программное обеспечение программатора USBasp (firmware). Исходные коды firmware и готовые прошивки можно найти в архиве по ссылке [2].

[Ссылки]

1. USBasp site:fischl.de - популярный USB программатор для микроконтроллеров Atmel AVR.
2. 120616usnoobie-stuff.zip - схема, документация, исходный код, прошивки, примеры проектов в одном архиве.
3. Программаторы для AVR.
4141122Khazama162.zip - утилита Khazama162, драйвер программатора USBasp для Windows XP, Windows Vista, Windows 7, Windows 8, прошивки загрузчика USBasp для различных микроконтроллеров.
