Поддержка антенного усилителя в S132 Печать
Добавил(а) microsin

S132SoftDevice для серии чипов nRF52 имеет поддержку включения/выключения внешнего усилителя мощности (Power Amplifier, PA) и малошумящего усилителя (Low Noise Amplifier, LNA) с использованием ножек GPIO. Это было добавлено в S132 версии 2.0.0-7.alpha. В серии nRF51 была опция использовать ножку VDD_PA, чтобы определить, когда радиотракт находится в режиме передачи (TX), однако этот вариант не подходит для nRF52, что сделало необходимым поддержку управления PA/LNA в SoftDevice.

Следующая функция может использоваться для формирования сигнала PA/LNA. Адаптируйте её для изменения количества выводов управления (1 или 2), используемых для управления портов, полярности и т. п.

static void pa_lna_assist(uint32_t gpio_pa_pin, uint32_t gpio_lna_pin)
{
   ret_code_t err_code;

   static const uint32_t gpio_toggle_ch = 0;
   static const uint32_t ppi_set_ch = 0;
   static const uint32_t ppi_clr_ch = 1;

   // Конфигурирование поддержки SoftDevice PA/LNA
   ble_opt_t opt;
   memset(&opt, 0, sizeof(ble_opt_t));
   // Общая конфигурация PA/LNA
   opt.common_opt.pa_lna.gpiote_ch_id  = gpio_toggle_ch;       // Канал GPIOTE
   opt.common_opt.pa_lna.ppi_ch_id_clr = ppi_clr_ch;           // Канал PPI для сброса уровня
   opt.common_opt.pa_lna.ppi_ch_id_set = ppi_set_ch;           // Канал PPI для установки уровня

   // Конфигурация PA
   opt.common_opt.pa_lna.pa_cfg.active_high = 1;               // Установка вывода в активную лог. 1
   opt.common_opt.pa_lna.pa_cfg.enable      = 1;               // Разрешение переключения
   opt.common_opt.pa_lna.pa_cfg.gpio_pin    = gpio_pa_pin;     // Вывод GPIO для переключения

   // Конфигурация LNA
   opt.common_opt.pa_lna.lna_cfg.active_high  = 1;             // Установка вывода в активную лог. 1
   opt.common_opt.pa_lna.lna_cfg.enable       = 1;             // Разрешение переключения
   opt.common_opt.pa_lna.lna_cfg.gpio_pin     = gpio_lna_pin;  // Вывод GPIO для переключения

   err_code = sd_ble_opt_set(BLE_COMMON_OPT_PA_LNA, &opt);
   APP_ERROR_CHECK(err_code);
}

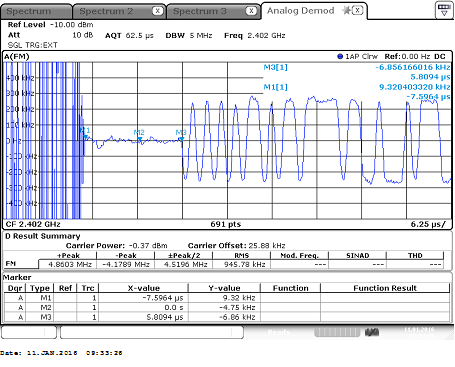

Ниже на графике показана осциллограмма использования сигнала PA/LNA, когда радиотракт запускает режим передачи. На графике M2 это момент, где анализатор срабатывает от сигнала PA на выводе GPIO. Этот момент наступает на ~7.6 мкс после включения радиотракта (M1) и на ~5.8 мкс перед тем, как радиотракт начнет модулировать сигнал данными (M3). Анализ был проведен с использованием S132 версии 2.0.0-7.alpha.

nRF52 S132 PA support

[Ссылки]

1. PA / LNA support in S132 site:nordicsemi.com.
2. RFX2401C CMOS 2.4GHZ ZIGBEE/ISM TRANSMIT/RECEIVE RFeIC site:skyworksinc.com.
