HOLYIOT-17024-NRF82532+PA Печать
Добавил(а) microsin

Модуль YJ-17024, основанный на чипе Nordic nRF52832 QFAA Soc [2] и усилителе радиочастоты RFX2401C [3], может использоваться в качестве трансивера BLE на больших расстояниях. nRF52832 SoC это мощный MCU (32-bit ARM® Cortex™-M4F CPU 512kB + 64kB RAM), идеально подходящий для приложений BLE (стандарт Bluetooth® low energy, который ранее назывался Bluetooth Smart), ANT и приложений беспроводной передачи данных 2.4 ГГц с низким потреблением энергии. nRF52832 совместим по радиообмену с серией микроконтроллеров nRF51, nRF24L и nRF24AP от компании Nordic Semiconductor.

Основные функциональные возможности модуля:

• Интерфейс программирования и отладки модуля - SWD (J-Link [4]).
• Напряжение питания 1.7V .. 3.6V.
• Коннектор IPX для подключения антенны.
• Выходная мощность радиосигнала до +4dBm.
• Чувствительность BLE -96dBm.
• API с обработкой событий.
• Скорости передачи данных 2 мегабит или 1 мегабит (не в режиме BLE).
• Интерфейс PPI, упрощающий реализацию алгоритмов ввода/вывода на основе аппаратуры (без участия CPU).
• Автоматическое управление питанием системы и периферийными устройствами.
• Конфигурирование выводов для GPIO и аппаратных интерфейсов.
• Интерфейсы: 3 x SPI, 2 x I2C, 2 x UART.
• 3 канала ШИМ (PWM).
• 1 интерфейс PDM (Pulse Density Modulation, может использоваться для подключения цифровых микрофонов).
• Поддержка аппаратного шифрования AES.
• 2 x RTC.

Области применения:

• Устройства IoT (Internet of Things).
• Определение места положения, маяки (Beacons).
• Носимые устройства, спортивный инвентарь, медицинские датчики.
• Умные часы.
• Периферийные устройства для смартфонов и PC.
• Устройства с голосовым управлением.
• Умный дом, системы охраны, управления и автоматизации.

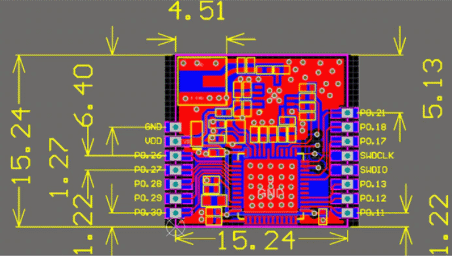

Размеры модуля:

HOLYIOT 17024 module dimensions

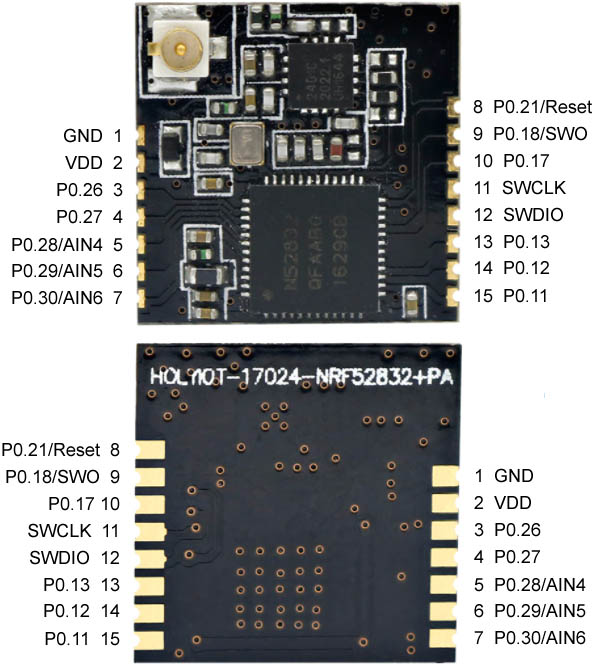

Цоколевка выводов:

Имя Функция
1 GND Земля, минус питания, общий провод для всех сигналов.
2 VDD + напряжения питания 1.7V .. 3.6V.
3 P0.26 Цифровой порт GPIO.
4 P0.27
5 P0.28 / AIN4 Цифровой порт GPIO, аналоговый вход (SAADC, COMP, LPCOMP).
6 P0.29 / AIN5
7 P0.30 / AIN6
8 P0.21 / Reset Цифровой порт GPIO, конфигурируемый вывод сброса.
9 P0.18 / TRACEDATA[0] / SWO Цифровой порт GPIO, порт трассировки, выход интерфейса Single Wire.
10 P0.17 Цифровой порт GPIO.
11 SWCLK Такты интерфейса отладки и программирования.
12 SWDIO Данные интерфейса отладки и программирования.
13 P0.13 Цифровой порт GPIO.
14 P0.12
15 P0.11

HOLYIOT 17024 module TOP BOTTOM

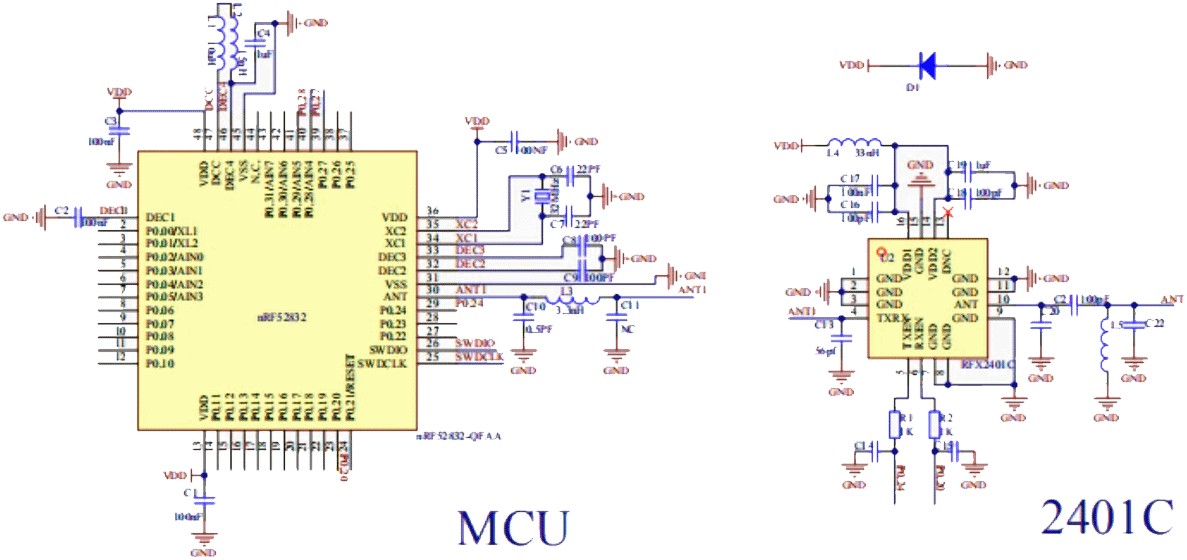

Принципиальная схема:

HOLYIOT 17024 module schematic

[Ссылки]

1. Holyiot Nordic nRF52832 PA IPX module Bluetooth low energy development board site:aliexpress.com.
2. nRF52832: корпуса и цоколевка выводов.
3. RFX2401C CMOS 2.4GHZ ZIGBEE/ISM TRANSMIT/RECEIVE RFeIC site:skyworksinc.com.
4. Автоматизация прошивки SoftDevice.
