JLCPCB: панелизация (мультиплицирование) печатных плат Печать
Добавил(а) microsin

Некоторым заказчикам плат нравится объединить несколько печатных плат (PCB) в одном Gerber (это называется панелизация, или мультиплицирование). Понятно, что этим они хотят съэкономить деньги, однако это создает дополнительные трудности по разрезке плат, и что более важно, это занимает больше времени для упаковки плат. Хотя при заказе с мультиплицированием получается один заказ, это усложняет производство и разделение на отдельные платы, поэтому JLCPCB берет за мультиплицирование дополнительную плату. Точно так же использование дырок или прорезей между платами для их разделения также обрабатывается как несколько единиц плат в панели, при этом каждая плата имеет свой контур.

Примечание: эта дополнительная плата взымается только если платы на панели разные. За платы, которые показаны в левой части рисунка (см. рисунок ниже), дополнительная стоимость не взымается, потому что их проще отделить друг от друга. Сравните с заказом в правой части рисунка - здесь на одной панели платы разные, поэтому такой вариант стоит дороже.

JLCPCB panelization fig01

Если Вы находитесь на стадии разработки платы и хотите сэкономить, то можете использовать следующий трюк. Поместите несколько разных разработок внутри одного общего контура платы, и используйте линии, нарисованные в слое шелкографии, чтобы пометить линии разделения плат. Тогда когда Вы получите плату, можете самостоятельно распилить её на отдельные части. Пример показан на рисунке внизу, желтые линии нарисованы шелкографией, они обозначают границы трех разных печатных плат (розовая линия обозначает край печатной платы). Таким способом можно поместить в один заказ (в один Gerber) 3 разные платы, не тратя дополнительные деньги.

JLCPCB panelization fig02

[Надрез V-cut/V-Groove]

Это поможет Вам создать массив печатных плат (PCB Array), позволит экономить время в производстве (SMT монтаж можно осуществить для целой панели сразу).

JLCPCB panelization fig03

Примечание: Edge Rail это технологическая область для процесса монтажа. На ней расположены отверстия крепления и метки позиционирования Fiducial.

Требования к панели:

1. Линия V-cut должна совпадать с контуром одной печатной платы, входящей в панель. Таким образом, между отдельными платами не должно быть промежутков.

2. Линия V-cut может быть только вертикальной или только горизонтальной, и только прямолинейной.

3. Чтобы процесс V-cut осуществился успешно, размер панели должен быть как минимум 70 x 70 мм. Самый длинный срез не должен превышать 350 мм, в то время как ширина (самый короткий срез) не должна быть меньше 55 мм.

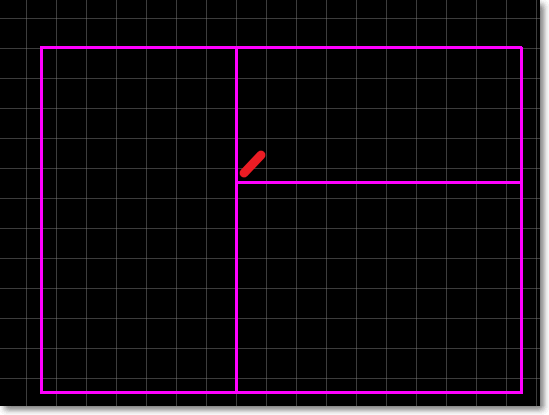

4. Линия V-cut должна пересекать всю панель целиком, или иначе завод не сможет добавить V-groove на PCB, потому что резец может повредить любую отдельную плату на линии V-cut. Также невозможно остановить резец на его пути по панели, поэтому недопустимы линии V-cut показанные на рисунке ниже.

JLCPCB panelization fig04

5. Максимальный размер панели составляет 100 x 100 мм для платы толщиной 0.6 мм.

6. Максимальный размер панели составляет 200 x 200 мм для платы толщиной 0.8 - 1.2 мм (это приведет к большему количеству X-out на панели, и повышается риск разлома платы, если раз панель слишком большая).

7. Максимальный размер панели составляет 300 x 300 мм для платы толщиной 1.6 мм.

8. Если Вы выберете Edge Rails, то по умолчанию будут добавлены дырки крепления и позиционирования (MARK and Positioning Holes) на Edge Rails, и локальные Fiducial Mark не будут добавлены. Если панель уже предоставлена, то снова не будут добавлены срезы или метки.

9. Если на одной панели больше 5 разных плат, то размер панели не может превышать 200 x 200 мм.

[Как заказать панель?]

Если у Вас есть только один дизайн в файлах PCB Gerber, и Вам нужна помощь JLCPCB, чтобы реализовать несколько копий платы на одной панели, то можете использовать опцию заказа "Panel By JLCPCB".

Просто поставьте "Yes" на "Panel By JLCPCB", и затем заполните поля, задающие сколько строк (Y) и столбцов (X) PCB должно быть в одной панели.

В примере на рисунке ниже показана панель X=3, Y=2, на которой получится 6 одинаковых маленьких печатных плат на одной большой панели. Если Вы закажете 10 штук таких плат (PCB), то получите 10 больших панелей, в каждой из которых будет 6 плат, и таким образом получите 60 плат.

JLCPCB panelization fig05

JLCPCB по умолчанию добавит полоски 5 мм по срезу панели, как показано на рисунке ниже (панель из 2 строк и 5 столбцов), это называется Edge Rails.

Замечания:

1. Убедитесь, что одиночная плата имеет размер больше 20 x 20 мм, или будет взята дополнительная стоимость $20 на процесс V-cut, потому что маленькие платы сложнее разделить надрезом V-cut.

2. Убедитесь, что контур платы простой. Для сложных контуров плат Вам необходимо подготавливать панель самостоятельно.

[Ссылки]

1. PCB Panelization site:jlcpcb.com.
2. How do I order a panel? site:jlcpcb.com.
3. PCB Designers Need to Know These Panelization Guidelines site:electronicdesign.com.
