Эмуляторы COM-портов и Null-модемного кабеля Печать
Добавил(а) microsin

[com0com]

Null-modem emulator [1] это драйвер виртуального последовательного порта Windows, работающий в режиме ядра (kernel-mode driver), с открытым исходным кодом, доступный под защитой лицензии GPL. Null-modem emulator позволяет Вам создавать неограниченное количество пар виртуальных COM-портов. Каждая пара COM-портов состоит из 2 COM-портов, виртуально соединенных друг с другом каналом данных. Выход одного COM-порта пары соединяется со входом другого COM-порта пары, и наоборот. Следовательно, можно использовать любую пару для соединения любого одного приложения, рассчитанного на работу с COM-портом, с другим приложением, также работающего с COM-портом, и они будут передавать данные друг другу.

com0com setup

Null-modem emulator может использоваться для предоставления последовательного интерфейса к эмуляторам устройств. В этом случае программа эмуляции устройства использует один порт пары, и другой порт пары может использоваться операционной системой Windows или приложением DOS, которое требует COM-порта для обмена с устройством. Например, прием/отправка факсов через сетевой канал IP: Вы можете соединить приложение Windows Fax с приложением t38modem [2] (T38FAX Pseudo Modem, это часть проекта t38modem) через пару виртуальных COM-портов.

T38 Modem setup

[com2tcp]

Также Null-modem можно использовать для последовательного интерфейса к редиректорам COM-порта. Например, с приложением com2tcp [3] (редиректор COM-порта в сокет TCP, это часть проекта com0com [1]) Вы можете обмениваться через последовательный интерфейс с серверами TCP/IP (очень полезно для работы с модулями наподобие ESP8266 [4]). Если Вы чувствуете, что com2tcp это примерно то, что искали, но все-таки в нем нет каких-то нужных возможностей, то присмотритесь к проекту hub4com вместо него (например, для поддержки RFC 2217).

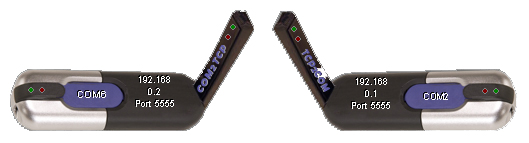

com2tcp use

[hub4com]

Вместе с приложением hub4com [5] (HUB for communications, хаб для обмена данными, это часть проекта com0com [1]) можно  несколькими приложениями обрабатывать данные и сигналы одного устройства с последовательным интерфейсом (например, несколько приложений могут использовать одни и те же данные от одного устройства GPS). Также можно использовать реальные последовательные порты находящегося в отдалении компьютера (подключенного через сеть), как если бы эти интерфейсы существовали на локальном компьютере.

Вы можете найти больше информации по использованию com0com и com2tcp в файле ReadMe.txt для com0com, ReadMe.txt для com2tcp, ReadMe.txt для hub4com и так далее на страничке проекта сайта SourceForge [1].

[Virtual Serial Port Driver]

Альтернативно можно для тех же целей использовать Virtual Serial Port Driver [6] компании Eltima Software. Это программное обеспечение позволяет создавать большое количество виртуальных COM-портов и дает Вам большие возможности для полной эмуляции последовательного порта. Virtual Serial Port Driver предоставляет гибкое создание порта, управление портами, удаление портов, что позволяет через виртуальные порты тестировать программы, поддерживать управляющие сигналы и высокие скорости передачи.

Virtual Serial Port Driver

Основные возможности Virtual Serial Port Driver:

• Создание любого количество виртуальных COM-портов.
• Полная эмуляция настроек реальных портов.
• Управление всеми сигнальными линиями.
• Немедленное создание портов позволяет работать с портами, даже до того, как PnP manager определил только что созданные порты.
• Полная поддержка Windows 10.

[VIRTUAL NULL MODEM]

Назначение нуль-модемного кабеля - позволить двум RS-232 устройствам типа DTE (Data Terminal Equipment, под этим обычно подразумеваются модемы и любые устройства, которыми можно управлять через текстовую консоль терминала) обмениваться данными между собой без использования дополнительного оборудования (т.е. устройств типа DCE, расшифровывается как Data Circuit-terminating Equipment, под этим обычно подразумеваются компьютеры или другие устройства, к которым подключены устройства DTE).

Virtual Null Modem - специальная программа, которая эмулирует одну или несколько пар портов RS232, соединенных между собой нуль-модемным кабелем. Функционал абсолютно тот же, что и у com0com. Вы можете создать множество виртуальных последовательных портов, которые практически будут неотличимы от настоящих портов (например, COM10, COM11, COM127 и т.д.), соединенных попарно виртуальным нуль-модемным кабелем.

Для чего нужна утилита Virtual Null Modem? Допустим, что у вас есть две программы, которые вы хотите соединить между собой. Обычно вам необходимо два настоящих последовательных порта, соединенных нуль-модемным кабелем. Современные компьютеры обычно имеют в наличии только один порт, а ноутбуки не имеют и одного. При использовании программы Virtual Null Modem вы можете эмулировать нуль-модемное соединение, так что две программы на одном компьютере могут общаться между собой без дополнительного оборудования и железа.

Virtual Null Modem setup

[Ссылки]

1. Null-modem emulator (com0com) site:com0com.sourceforge.net.
2t38modem site:sourceforge.net.
3COM port to TCP redirector (com2tcp) site:sourceforge.net.
4. ESP8266: микросхема Wi-Fi.
5. HUB for communications (hub4com) site:sourceforge.net.
6. Virtual Serial Port Driver site:eltima.com.
7VIRTUAL NULL MODEM site:aggsoft.ru.
