SketchUp: скругляем углы с помощью RoundCorner Печать
Добавил(а) microsin

Скругление острых краев - особенно в двух направлениях – всегда доставляло много головной боли. Многочисленные операции Multiple Follow Me, копирование, отражения, перемещения... Жизнь просто слишком коротка для такой скуки.

Откройте для себя Ruby-скрипт плагина RoundCorner, написанный Fredo6. Этот плагин работает и на Mac, и на PC. После активации инструмента, просто выберите нужные углы, которые хотите скруглить (или угловой шов), укажите некоторый набор параметров, и нажмите Enter. Все углы скруглятся чудесным образом. RoundCorner сэкономит Вам кучу времени, поэтому такой замечательный инструмент обязательно должен быть в Вашем арсенале.

[Как это работает]

RoundCorner является простым инструментом, однако его настройки довольно сложны. В простейшем случае Вам нужно сделать следующее:

Щелкните левой кнопкой мыши на иконке тулбара Round Corner для активизирования нужного режима скругления: Round, Sharp или Bevel. RoundCorner может сделать округленные края (Round) или срезанные края (Sharp). Также можно сделать скосы (Bevel).

sketchup-RoundCorner-fig01

Выберите ребра, которые хотите скруглить, кликая на них левой кнопкой мыши. Повторный клик отменяет выбор. Вы можете также кликнуть на плоскости для выбора всех её ребер и углов, или кликнуть на угол, чтобы выбрать все ребра, которые на нем встречаются.

sketchup-RoundCorner-fig02

Нажмите кнопку Tab на клавиатуре чтобы открыть диалог настройки параметров. Введите дистанцию смещения (offset distance) и количество сегментов (facets), которое будет иметь Ваши скругленные ребра. Если использовать меньшее количество элементов скругления, то модели получаются более простыми, и удобными для редактирования. Щелкните OK, чтобы закрыть окно диалога. Параметры скругления в новой версии RoundCorner можно настроить прямо на панели управления плагина.

sketchup-RoundCorner-fig03

Увеличение количества элементов скругления экспоненциально увеличивает количество плоскостей на скруглении.

sketchup-RoundCorner-fig04

Когда все готово, щелкните в любом пустом месте для запуска скрипта (или щелкните на панели RoundCorner большую кнопку с зеленой галочкой).

Назначение многих параметров настройки на панели инструмента RoundCorner можно посмотреть в документации (Tools -> Fredo6 Collection -> RoundCorner -> Documentation...).

[Установка RoundCorner]

1. Скачайте плагин по ссылке [1], или из Ruby Library Depot.
2. Распакуйте содержимое папки Plugins архива в папку c:\Program Files\Google\Google SketchUp 8\Plugins\.
3. Перезапустите SketchUp.
4. Выберите View -> Tool Palettes -> Round Corner для активации инструмента.

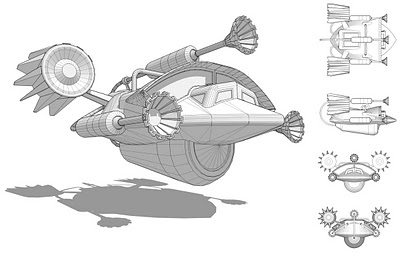

Примеры использования RoundCorner можно увидеть на картинках.

sketchup-RoundCorner-example1 sketchup-RoundCorner-example2 sketchup-RoundCorner-example3 sketchup-RoundCorner-example4

[Ссылки]

1. 130304RoundCorner23a-and-LibFredo637b.zip - плагин RoundCorner и библиотека LibFredo6.
2RoundCorner plugin download.



Комментарии


+1 #1 владислав 12.10.2015 23:43
Как убрать скругление после того, как уже изрядно поработал с объектом?

microsin: никак не получится убрать скругление, потому что RoundCorner делает необратимые изменения. Если Вы не успели сохранить проект, то можно откатиться обратно только через Undo.
