Цоколевка разъемов USB Печать
Добавил(а) microsin

В этой статье приведена распиновка соединителей USB, которую имеют стандартные коннекторы USB.

USB-logo1.gif Certified-USB-logo
Графическое обозначение (логотип) подключения USB Логотип USB-сертифицированного устройства

Нумерация сигналов в кабеле USB:

№ выводаОбозначениеЦвет проводаОписание
1 V BUS Красный Питание, +5 В
2 D– Белый Data (передача данных)
3 D+ Зеленый Data (передача данных)
4 GND Черный Ground (корпус)

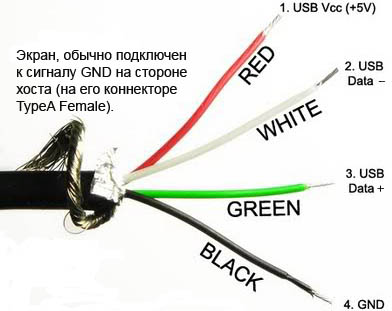

usb-cable-wiring

Цоколевка коннекторов USB приведена в таблицах (вид на контакты снаружи).

Вилка тип А (устанавливается на кабеле)Розетка тип А (устанавливается на корпусе компьютера)



Вилка тип В (устанавливается на кабеле)Розетка тип В (устанавливается на корпусе периферийного устройства)



Вилка тип MINI (устанавливается на кабеле)Розетка тип MINI (устанавливается на корпусе периферийного устройства)



Вилка тип MICRO (устанавливается на кабеле)Розетка тип MICRO (устанавливается на корпусе периферийного устройства)

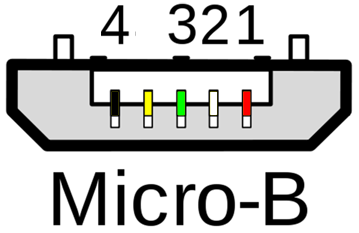

USB Micro_B_plug

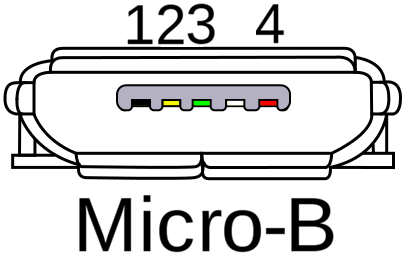

USB Micro_B_receptacle

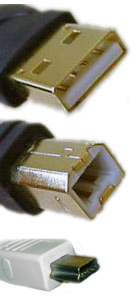

Внешний вид вилок

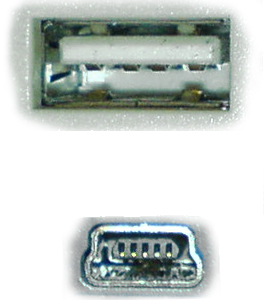

Внешний вид розеток

[Ссылки]

1. USB site:en.wikipedia.org.
2. Как сделать для смартфона Android кабель microUSB OTG.



Комментарии


0 #2 Андрей 27.03.2015 22:58
Имеется DAC Fiio E18. Для работы ЦАП-а он соединяется со смартфоном HTC One кабелем OTG микро USB на микро USB. Подскажите распиновку. Вроде не тупой, а на примере обычного OTG никак не соображу...
Цитировать


0 #1 Виктор Сержанов 17.01.2015 19:05
Камера jk-309a без проводов. Как соединить с USB?

microsin: эту камеру никак не получится соединить с USB, потому что у неё нет такого интерфейса. Только аналоговые сигналы на выходе, и все.
Цитировать
