Сегодня в очередной раз странно начал вести себя заряд смартфона. На экране система Android показывает, что процесс заряда идет, но реально процент заряда аккумулятора во времени не растет, а наоборот снижается.

Наконец решил с этим окончательно разобраться - что же на самом деле происходит? Для этого вместо стандартного зарядного устройства подключил лабораторный блок питания [1], и установил на нем напряжение 5V и ток ограничения 2A.

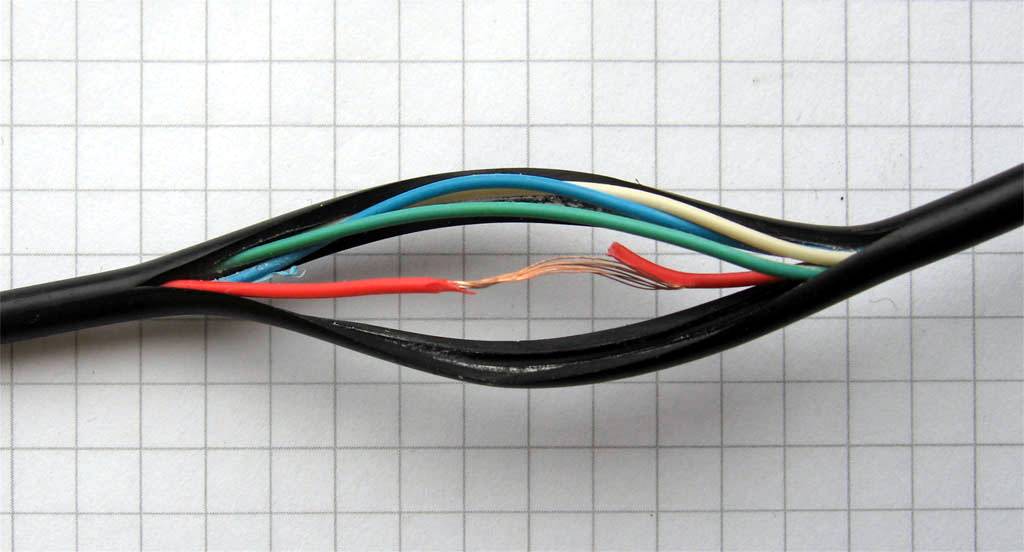

Подключил кабель, измерил ток, и он оказался нулевой. Следовательно заряд не шел из-за неисправности кабеля. Из любопытства разрезал его, но ничего особенного не увидел - обычный китайский кабель, каждый провод из 7 медных жил.

USB cable poor inside

Нельзя сказать, что провод совсем плохого качества, скорее всего обрыв в месте подключения кабеля к коннектору, или просто в некачественном коннекторе microUSB. Это больное место всех смартфонов. Жаль, что не делают в смартфоне надежный коннектор USB Type B.

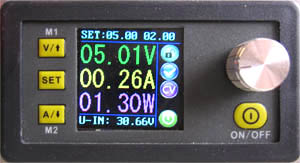

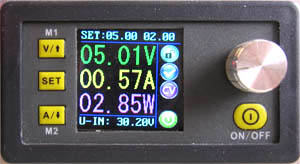

У меня осталось еще 2 кабеля, решил их тоже проверить, и обнаружилось самое интересное. Один кабель давал ток заряда 0.26A, а другой 0.57A!

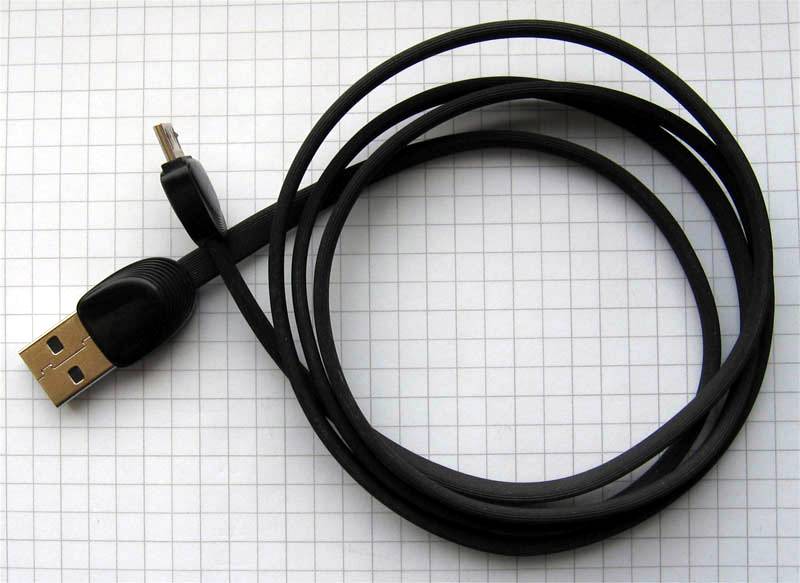

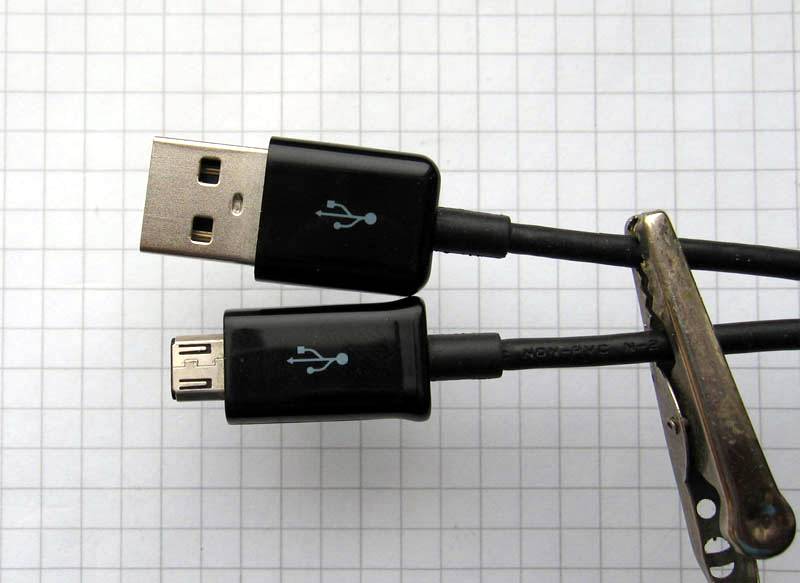

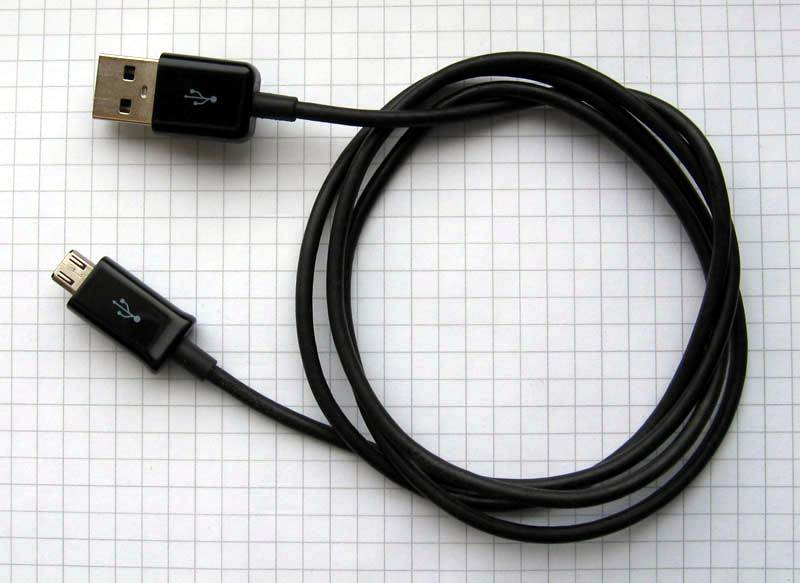

Удивительно, но "плохой" кабель внешне никаких подозрений не вызывал на плохое качество. Хороший наоборот, внешне выглядел намного хуже.

Измерил напряжение на выходе стандартной зарядки, оказалось 5.3V. Попробовал на лабораторном блоке питания поднять напряжение до 6V, ток заряда на "плохом" кабеле возрос до 0.7A, а на "хорошем" до 0.9A.

[Ссылки]

1. Источники питания компании RD.



Комментарии


0 #2 BOFH_V4 01.05.2019 06:06
P.S. 6V выходит за пределы спецификаций usb и является достаточно опасным маневром - для многих микросхем, рассчитанных на 5V, это absolute maximum rating.
Цитировать


0 #1 BOFH_V4 01.05.2019 06:05
Многие устройства пытаются делать CC/CV, однако чтобы избежать отключения защитами и/или соответствовать спецификациям USB - определяют допустимый максимум тока в конкретном случае по просадке напряжения.

Идея состоит в том, что устройство пытается увеличить ток заряда до тех пор, пока либо не упрется в максимум разрешенный для этой батарейки (задано в контроллере заряда, больше жрать не будет принципиально), либо пока напряжение на входе не просядет ниже критичного (например, 4.75 вольта - нижний порог спецификации USB). Чем хуже кабель, тем раньше напряжение проваливается - и устройство прекращает пытаться взять больше тока. По этой же причине зарядники любят выдавать около 5.2 вольта (максимум, допустимый спецификацией USB). Это вгоняет больше тока? даже если провод хлипкий и пользователям так нравится больше - устройства быстрее заряжаются даже через плохие кабели.
