Ремонт люминесцентной лампы OSRAM Печать
Добавил(а) microsin

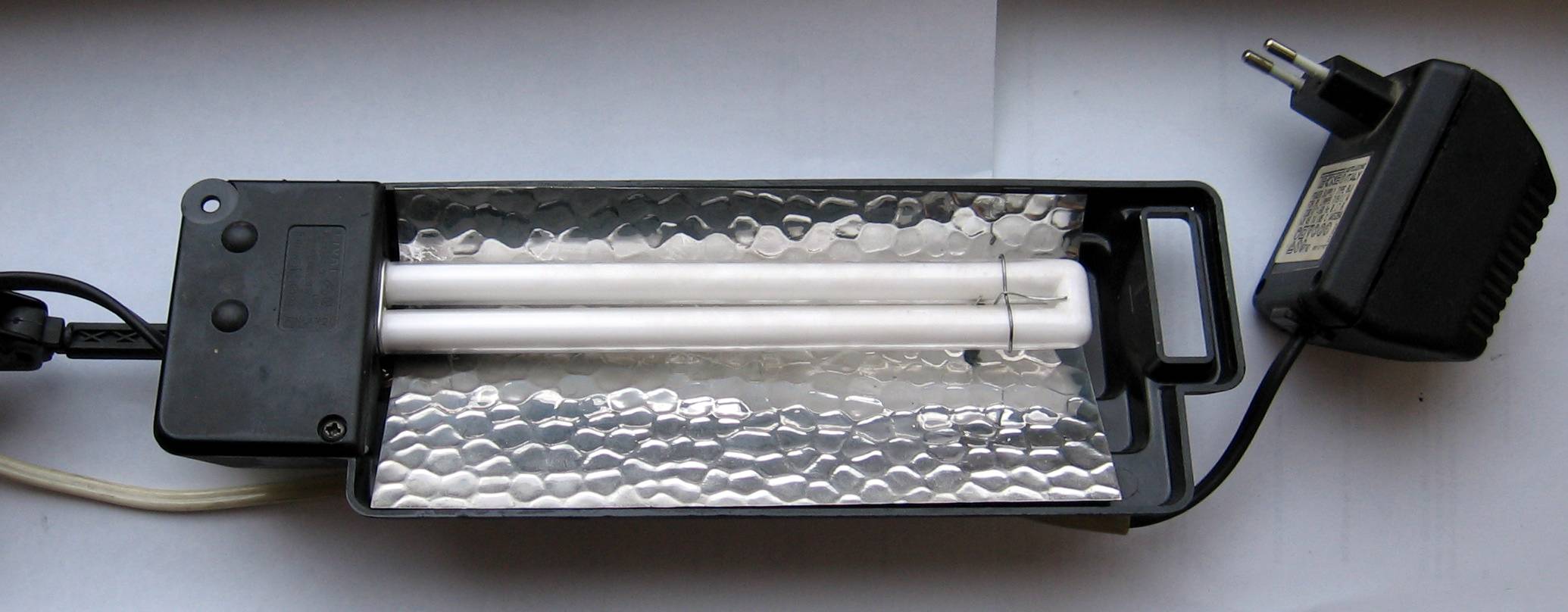

По мере износа рабочего тела люминесцентной лампы она перестает зажигаться. Так произошло и с моей настольной лампой, которая несколько лет служила мне верой и правдой.

Fluorescent lamp repair01

Конечно, можно было пойти в магазин, и купить китайский аналог лампы OSRAM DULUX S 11W\41-827, но это не наш метод, правда?

Fluorescent lamp repair02

Конечно, заменить лампу на новую было бы слишком просто и скучно. Гораздо интереснее заставить её работать, ведь по сути она еще может гореть, просто теперь для её зажигания требуется повышенное напряжение, 220V уже недостаточно.

Люминесцентная лампа устроена так, что напряжение её зажигания намного выше, чем напряжение горения. Для ограничения тока через лампу и одновременно для создания импульса высокого напряжения используют последовательно включенный дроссель.

fluorescent lamp repair schНа рисунке приведена схема мой люминесцентной лампы. Дроссель вмонтирован в массивную сетевую вилку (на рисунке слева). Красным цветом показана доработка - подключенная параллельно лампе кнопка на замыкание. Она служит стартером - при размыкании контактов кнопки возникает импульс ЭДС самоиндукции дросселя, напряжение которого складывается с напряжением сети, и этого достаточно, чтобы поджечь лампу. Ниже на фотографиях показано, как кнопка установлена в корпус лампы.

Fluorescent lamp repair03 Fluorescent lamp repair04

Из-за того, что лампа питается переменным напряжением, при нажатии/отпускании кнопки иногда лампа зажигается не сразу. Чтобы импульс напряжения получился достаточно большим, нужно совпадение размыкания кнопки с частью полупериода, когда через дроссель течет достаточно большой ток. Поэтому нужно понажимать кнопку несколько раз, тогда лампа гарантированно запустится.
