AVR: отладочный вывод через UART (RS232 debug) Печать
Добавил(а) microsin

В статье рассказывается, как быстро встроить в firmware AVR отладочный вывод на текстовую консоль терминала.

Немногие программисты (особенно начинающие) имеют в своем распоряжении аппаратный отладчик (типа JTAGICE mkII или AVR Dragon). Поэтому светодиод, осциллограф и текстовый вывод остаются актуальным средством отладки и поиска ошибок. Однако даже при наличии аппаратного отладчика часто нужно в реальном времени видеть, что делает выполняющийся код. Для этого в консоль терминала выводят так называемую отладочную информацию - данные, которые должен увидеть программист.

led8x8-console

Самый простой способ реализации такого вывода - использование аппаратного UART, который имеется почти во всех моделях AVR. Вывод получается быстрый и нересурсоемкий (т. е. он не занимает много процессорного времени ядра AVR). Для вывода через UART для AVR есть уже готовые подпрограммы и макросы, один из них - модуль oddebug, который есть в составе библиотеки V-USB.

[Использование модуля oddebug.c для отладки]

1. Скачайте библиотеку V-USB [1].

2. В папке vusb-20120109\usbdrv возьмите файлы usbportability.h, oddebug.c и oddebug.h, и скопируйте их в папку своего проекта.

3. Добавьте в проект компиляцию модуля oddebug.c.

Если у Вас проект AVR GCC, то добавьте модуль oddebug.c в список компиляции и линковки makefile:

SRC = $(TARGET).c \
Descriptors.c \
oddebug.c \
$(LUFA_SRC_USB) \
$(LUFA_SRC_USBCLASS)

Если у Вас проект IAR, то добавьте модуль oddebug.c в дерево модулей проекта.

4. Добавьте в модули, где нужно использовать отладочный вывод, подключение заголовка oddebug.h (директивой include).

#include "GenericHID.h"
#include < avr/io.h >
#include "oddebug.h" /* Макросы для отладочного вывода через UART */

5. Задайте глобальное макроопределение DEBUG_LEVEL, не равное 0.

Если у Вас проект AVR GCC, лучше всего это сделать в makefile проекта:

DEBUG_LEVEL = 1
..
CDEFS += -DDEBUG_LEVEL=$(DEBUG_LEVEL)

Если у Вас проект IAR, то добавьте определение DEBUG_LEVEL в свойствах проекта (Options -> Compiler -> Preprocessor -> Defined symbols).

Модуль oddebug написан таким образом, что значение макроопределения DEBUG_LEVEL может быть либо 0, либо 1, либо 2:
DEBUG_LEVEL=0 отладка через UART не активна, код oddebug не компилируется, и макросы DBG1 и DBG2 не работают (хотя они могут присутствовать в коде пользователя).
DEBUG_LEVEL=1 работает только макрос DBG1, DBG2 не работает (хотя DBG2 может встречаться в коде пользователя).
DEBUG_LEVEL=2 работает и DBG1, и DBG2.

6. Перед главным циклом main сделайте вызов odDebugInit().

int main(void)
{
  SetupHardware();

  LEDs_SetAllLEDs(LEDMASK_USB_NOTREADY);
  odDebugInit();
  DBG1(0x00, 0, 0);  /* вывод debug: запуск цикла main */
  sei();

  for (;;)
  {
     HID_Device_USBTask(&Generic_HID_Interface);
     USB_USBTask();
  }
}

Макрос odDebugInit настраивает UART на скорость 19200 бит/сек, 8 бит данных, один стоп-бит, без четности (19200 baud rate, 8 bit data, 1 stop bit, no parity) - имейте это в виду при подключении к порту отладки.

7. Для отладочного вывода используйте макросы DBG1() и DBG2(). Первый параметр макроса - байт префикса, он выведется в HEX-виде (и за ним будет двоеточие), второй параметр - если не 0, то адрес памяти, откуда будут выведены значения байт (указатель), а третий параметр - если не ноль, то количество байт для вывода. Примеры использования:

DBG1(0x00, 0, 0);
//выведется "00:"

u16 var16;
var16 = 0x1234;
DBG1(0x01, &var16, 2);
//выведется "01: 34 12" - HEX значения двух байт переменной var16

UART-debug-putty-console

Как Вы уже наверное догадались, использование макросов DBG1 и DBG2 позволяет вести отладку на 2 уровнях, в зависимости от значения DEBUG_LEVEL. Если DEBUG_LEVEL = 2, то вывод может быть максимально подробным, так как будут выводить инфу и DBG1, и DBG2. Если DEBUG_LEVEL = 1, то отладочного вывода может быть меньше (будет выводится только макрос DBG1).

[Устранение проблем]

1. oddebug.h:39:5: warning: #warning "Debugging disabled because device has no UART"

Наверное, Вы забыли подключить заголовок, который задает символические имена Вашего микроконтроллера - oddebug.h не нашел имена TXEN или TXEN0, подключите нужный заголовок перед подключением oddebug.h. В проекте AVR GCC нужно подключить файл io.h:

#include < avr/io.h >
#include "oddebug.h"

2. Если у Вас чип, у которого нет имен TXEN или TXEN0, но задано имя TXEN1 или другое (например, так у чипа AT90USB162), то поправьте файл oddebug.h примерно так:

#if DEBUG_LEVEL > 0 && !(defined TXEN || defined TXEN0) /* no UART in device */

исправьте на

#if DEBUG_LEVEL > 0 && !(defined TXEN || defined TXEN0 || defined TXEN1) /* no UART in device */

а также

#if defined UCR
#  define ODDBG_UCR  UCR
#elif defined UCSRB
#  define ODDBG_UCR  UCSRB
#elif defined UCSR0B
#  define ODDBG_UCR  UCSR0B
#endif

исправьте на

#if defined UCR
#  define ODDBG_UCR  UCR
#elif defined UCSRB
#  define ODDBG_UCR  UCSRB
#elif defined UCSR0B
#  define ODDBG_UCR  UCSR0B
#elif defined UCSR1B
#  define ODDBG_UCR  UCSR1B
#endif

Аналогичным образом поправьте условия определения ODDBG_TXEN, ODDBG_UBRR, ODDBG_USR USR, ODDBG_UDRE UDRE, ODDBG_UDR UDR.

Готовый oddebug.h с внесенными исправлениями можете скачать по ссылке [2].

[Как подключить AVR к компьютеру]

Для согласования уровней TTL RS232 (0..+5V) и стандартного RS232, который использовался на PC (+-12V), нужен специальный адаптер, наподобие [3]. По минимуму нужно соединить с инверсией TTL TXD отлаживаемого микроконтроллера с RXD компьютера. Сложность тут в необходимости обеспечить инверсию, сделать изолирующую развязку от статического электричества и одновременно обеспечить двухполярный сигнал TXD. На рисунке показан вариант такого подключения, обеспечивающий электрическую изоляцию отлаживаемого устройства и компьютера. Оптрон 6H2017C можно заменить на любой другой фототранзисторный. Напряжения +12V и -12V можно снять с коннектора ATX блока питания компьютера.

UART-debug-RS232

[Адаптер USB - TTL RS232]

Если в Вашем компьютере нет порта RS232, то нужен переходник USB - TTL RS232 (его еще называют VCP переходник, Virtual COM port). Его можно собрать на чипе FTDI [7], а можно на микроконтроллере AVR. На фото показан пример такого адаптера, сделанного из макетной платы AVR-USB162MU [6], и подключенного к отлаживаемой макетной плате AVR-USB-MEGA16 (на которой, кстати, можно сделать точно такой же адаптер USB - TTL RS232). Вверху - плата AVR-USB-MEGA16, программа которой отлаживается, а внизу - адаптер USB - TTL RS232, собранный на плате AVR-USB162.

UART-debug-IMG 1510

Сама плата AVR-USB162 физически уже готовый адаптер, который нужно просто прошить программой USB CDC (см. [2], папка bin) и подключить тремя проводками - GND, TXD, RXD (проводок TXD использовать необязательно, если нужен только отладочный вывод):

UART-debug-diagram

При первом подключении к компьютеру адаптера USB - TTL RS232 операционная система Windows запросит драйвер, укажите мастеру установки оборудования папку driver из архива [2].

UART-debug-AVR-USB-MEGA16

Подключение адаптера USB - TTL RS232 к макетной плате AVR-USB-MEGA16 (микроконтроллер ATmega32A).

UART-debug-AVR-USB162

Подключение адаптера USB - TTL RS232 к макетной плате AVR-USB162 (микроконтроллер AT90USB162).

UART-debug-AVR-USB162MU

Подключение адаптера USB - TTL RS232 к макетной плате AVR-USB162MU (микроконтроллер AT90USB162MU).

[Переходники USB - TTL RS232 на аппаратных чипах]

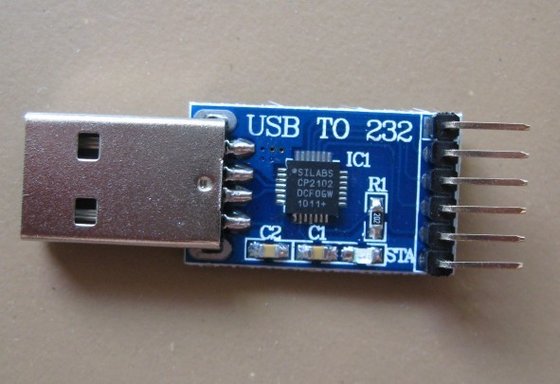

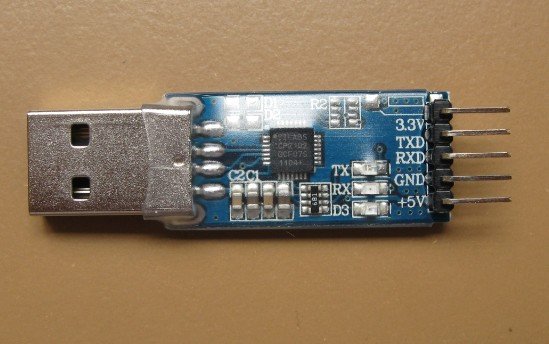

Переходник USB TTL COM-port (он подключается с одной стороны к 6-pin коннектору FTDI, а с другой стороны к компьютеру по USB) можно купить готовый. Обычно такой переходник сделан по простейшей схеме на основе чипа FT232 (компания FTDI) или CP210x (компания Silicon Labs). Драйвер для переходника можно скачать с сайта соответствующей компании. Хорошие переходники USB to TTL Serial Cable FTDI (или на чипе CP210x) можно купить на eBay, dealextreme или aliexpress, есть даже предложения с бесплатной доставкой. При покупке выбирайте 5V версию (иногда бывают версии на 3.3V). Самый лучший вариант – когда можно выбрать перемычкой рабочие уровни порта TTL RS-232 (3.3V или 5V). Если уровни сигналов на переходнике USB to TTL и отлаживаемом устройстве не совпадают, то понадобятся последовательно включенные резисторы номиналом около 1…2 кОм.

USB 2 0 To Ttl Uart 5pin CP2102 Module Serial Converter USB 2 0 To Ttl Uart 6pin CP2102 Module Serial Converter USB2.0-TTL-UART-6PIN-CP2102 usb-to-uart-cp2102-rs232-ttl-6pin

[Использование класса USB CDC для отладки]

Если Ваше устройство на AVR имеет интерфейс USB (как например макетные платы AVR-USB-MEGA16 или AVR-USB162), то Вы можете запустить на них программное обеспечение класса USB CDC, что дает возможность работать USB-устройству в качестве виртуального COM-порта. В этом случае переходник USB - TTL RS232 вообще не нужен. Пример использования виртуального COM-порта для AVR-USB-MEGA16 см. в [4] и для AVR-USB162 в библиотеке LUFA [5].

[Отладка кода в среде программирования Arduino IDE]

Переходник VCP можно также использовать для отладочного вывода и загрузки кода скетча (в платах Arduino, которые не оборудованы собственным портом VCP), что может помочь в отладке кода программы [2]. В Arduino IDE для этой цели используется оператор println

int x = 0;

void  setup()
{
  Serial.begin(9600);
  Serial.println("Hello world");
  delay(2000); //Задержка, чтобы можно было увидеть вывод.
}

void loop()
{
  Serial.println(x);
  delay(500);
  x=x+1;
  if (x>5) {x=0;};
}

[Назначение файлов и папок архива по ссылке [2]]

bin готовые прошивки переходника USB - TTL RS232 (проект LUFA-110528\Projects\USBtoSerial), скомпилированные для плат AVR-USB162, AVR-USB162MU (чип AT90USB162) на частоты кварца 8 и 16 МГц.
doc даташиты на микроконтроллеры AT90USB162 (макетные платы AVR-USB162, AVR-USB162MU) и ATmega32A (макетная плата AVR-USB-MEGA16).
download скачанные пакеты библиотек LUFA, V-USB, пакет утилит разработки WinAVR.
driver inf-файл для переходника USB - TTL RS232, который нужно предоставить мастеру установки оборудования Windows.
LUFA-110528 библиотека LUFA
LUFA-110528\Projects\USBtoSerial проект USBtoSerial, из которого скомпилированы прошивки переходника USB - TTL RS232.
LUFA-110528\Demos\Device\ClassDriver\GenericHID проект, в котором в качестве примера используется отладочный вывод через USART (применен модуль oddebug). См. также пример LUFA-110528\Demos\Device\LowLevel\GenericHID.
LUFA-110528\Demos\Device\ClassDriver\GenericHID\oddebug.h исправленный файл oddebug.h, в который добавлена поддержка микроконтроллера AT90USB162.

Как компилировать прошивки переходника USB - TTL RS232 (у Вас должен быть установлен пакет разработки WinAVR):

1. Перейдите в каталог LUFA-110528\Projects\USBtoSerial\.
2. Проверьте в makefile опции MCU, BOARD, F_CPU - они должны соответствовать используемому микроконтроллеру, макетной плате, частоте кварца.
3. Выполните команду make clean.
4. Выполните команду make, получите файл USBtoSerial.hex - это и будет скомпилированный файл прошивки для переходника USB - TTL RS232.

Проект USBtoSerial можно скомпилировать для всех 8-битных микроконтроллеров Atmel AVR USB (микроконтроллеры Atmel, имеющие на борту аппаратную поддержку интерфейса USB).

[Часто задаваемые вопросы, FAQ]

120428. Сделал вывод отладочной информации через преобразователь уровней, заработало. Однако в PuTTY отображаются иероглифы (кракозябры и псевдографика). Скриншот прилагаю.

debug-PuTTY-bad-example

Наверное, где-то не совпадает кодировка, не подскажете ли - что нужно подправить?

Ответ: причин может быть две. Первая - несовпадение кодировок текста, кодировка отладочного вывода и кодировка отображения в puTTY. Исправить просто - свойства сессии puTTY -> Window ->Translation. Попробуйте кодировку Win1251 (Cyrillic) или другие русскоязычные кодировки. Вторая возможная причина (в том случае, если используется физический UART AVR, что наверное имеет место у Вас) - несовпадение параметров приема / передачи (скорость, число бит, количество стоп-битов, наличие бита четности). Настраивается через свойства сессии puTTY -> Connection -> Serial. Параметры должны соответствовать настройкам UART AVR.

[Ссылки]

1. V-USB download site:obdev.at - библиотека V-USB, ссылки на загрузку.
2. 131106USBtoSerial.ZIP - примеры проектов с использованием oddebug (в библиотеке vusb-20121206), исходный код для адаптера USBtoSerial и готовые прошивки (скомпилированные для плат AVR-USB162, AVR-USB162MU, AVR-USB32U4, userial, USBKEY) для виртуального COM-порта USB CDC (в библиотеке LUFA-130901).
3. Сопряжение микроконтроллера с компьютером без MAX232
4. USB консоль для управления радиолюбительскими приборами
5. LUFA - бесплатная библиотека USB для микроконтроллеров Atmel AVR
6. AVR-USB162MU: VCP переходник (TTL virtual COM port)
7. Плата FT232R-Breakout
