STM32F429 Discovery Печать
Добавил(а) microsin

Это платка STM32F429I-DISC1, с версией отладчика ST-LINK/V2-B (Mbed Enabled, т. е. совместимая со средой проектирования Arm® Mbed online [4]). На ней установлен микроконтроллер STM32F429ZIT6 в 144-выводном корпусе LQFP. На плате есть отладчик ST-LINK/V2 или ST-LINK/V2-B, кнопка сброса, кнопка пользователя, индикационные светодиоды, коннектор USB OTG, гироскоп ST-MEMS, акселерометр, магнитометр, различные коннекторы и перемычки.

Вот так выглядит плата STM32F429 Discovery (STM32F429-DISC1):

STM32F429 Discovery top view

STM32F429 Discovery bottom view

Верхняя сторона платы:

STM32F429 Discovery top layout fig03

Нижняя сторона платы:

STM32F429 Discovery bottom layout fig04

Механические размеры:

STM32F429 Discovery dimensions fig05

STM32F429 Discovery hardware block diagram fig02

Рис. 2. Блок-схема аппаратного устройства STM32F429 Discovery.

Драйвер для ST-LINK/V2 (или V2-B) можно скачать на сайте st.com. Я скачал STSW-LINK009 (en.stsw-link009.zip), нужен логин (у меня была регистрация).

ST-LINK работает через miniUSB коннектор CN1 USB ST-LINK. После подключения к нему кабеля на компьютере кроме отладчика ST-Link Debug также появляется виртуальный COM-порт. Этот виртуальный COM-порт реализован на дополнительном маленьком микроконтроллере U2 STM32F103CBT6GH23Z (на нем же реализован и отладчик ST-Link). Сигналы UART U2 pin 12 (ST-LINK_TX) b pin 13 (ST-LINK_RX) соединяются с STM32F429 USART1 (PA9, PA10) для поддержки Mbed через мостики припоя SB11 и SB15.

Примечание: функции мостиков припоя платки STM32F429 Discovery см. в таблице 5 далее. Описание отладки через ST_Link можно посмотреть в документе UM1075 [3].

Таблица 1. Информация для покупки.

Order code Версия ST-LIJNK
32F429IDISCOVERY ST-LINK/V2
STM32F429I-DISC1 ST-LINK/V2-B (совместим с Mbed [4])

Новые функции, поддерживаемые ST-LINK/V2-B:

• Интерфейс Virtual COM через коннектор через коннектор CN1 USB ST-LINK.
• Интерфейс к устройству хранения (Mass storage) через USB.

Особенности ST-LINK/V2-B:

• Интерфейс SWIM не поддерживается.
• Минимальное поддерживаемое напряжение питания ограничено 3V.
• Запрос по управлению питанием USB требует тока больше 100 mA.

Известное ограничение: активация защиты кода на целевом процессоре (readout protection) ST-LINK/V2-B, запрещает последующий запуск целевого приложения. Поэтому функция защиты readout protection должна быть отключена на платах ST-LINK/V2-B.

Есть два способа использовать ST-LINK/V2-B, в зависимости от состояния перемычек (см. таблицу 3):

• Программирование/отладка процессора платы STM32F429 Discovery, см. далее раздел "Использование STLINK/V2 (или V2-B) для программирования/отладки STM32F429ZIT6".
• Программирование/отладка внешней платы, используя кабель, подключенный к коннектору CN2 SWD (см. секцию 6.3.5: "Using ST-LINK/V2 (or V2-B) to program/debug an external STM32 application" даташита [1]).

Таблица 3. Состояния перемычек CN4 отладчика ST-LINK.

Состояние перемычек Описание
Обе перемычки CN4 установлены Функции отладчика ST-LINK/V2 (или V2-B) разрешены для программирования/отладки микроконтроллера STM32F429ZIT6 на плате (по умолчанию).
Обе перемычки CN4 сняты Отладчик ST-LINK/V2 (или V2-B) разрешен для программирования/отладки внешних устройств через коннектор CN3 (микроконтроллеров, поддерживающих интерфейс отладки SWD).

Демонстрационное ПО, примеры кода есть на страничке www.st.com/stm32f4-discovery. Разработку программ лучше всего начать с готовых примеров проектов. STM32F429 Discovery поддерживают следующие средства разработки:

• Keil® MDK-ARM (только на Windows).
• IAR® EWARM (только на Windows).
• GCC-based IDE, включая бесплатное SW4STM32 от AC6.
• Arm® Mbed online [4].

[Использование STLINK/V2 (или V2-B) для программирования/отладки STM32F429ZIT6]

Чтобы запрограммировать STM32F429ZIT6, установленный на плате STM32F429 Discovery, просто установите обе перемычки CN4, как показано на рис. 7 (выделены красными прямоугольниками). Однако не используйте при этом коннектор CN2, потому что это нарушит связь отладчика ST-Link с процессором STM32F429ZIT6 платы STM32F429 Discovery.

STM32F429 Discovery program debug self fig07

Рис. 7. Состояние перемычек платы STM32F429 Discovery для отладки встроенного процессора через ST-Link.

Для отладки внешних устройств с помощью ST-LINK (через коннектор CN2 SWD) обе перемычки CN4 должны быть сняты.

[Варианты питания платы STM32F429 Discovery]

Питание может быть подано либо от USB-хоста PC через коннектор CN1 ST-LINK, либо от внешнего источника питания 5V.

Шины питания 5V и 3V выведены соответственно на выводы коннекторов расширения P1 и P2. Диоды D1 и D2 защищают выводы 5V и 3V от внешних источников питания:

• 5V и 3V можно использовать как выходы для подачи питания на другие платы, подключенные к коннекторам расширения P1 и P2. В этом случае потребление от 5V и 3V не должно превышать 100 mA.

• 5V и 3V можно использовать как входы питания, например когда коннекторы USB не подключены к PC. В этом случае плата STM32F429 Discovery должна получать питания от внешнего источника.

Примечание: питание на плату также можно подать через коннектор CN6 USB USER, и он защищен диодами D4 и D5, когда подключены оба разъема USB (в этом случае напряжение питания 5V составит около 4.4V).

[Светодиоды]

• LD1 COM: по умолчанию он светится красным, и переходит на зеленый, чтобы показать обмен данными между PC и ST-LINK/V2.

• LD2 PWR: светится красным, когда на плату подано питание.

• User LD3: зеленый светодиод, свечением которого может управлять пользователь через GPIO порт PG13 микроконтроллера STM32F429ZIT6.

• User LD4: красный светодиод, свечением которого может управлять пользователь через GPIO порт PG14 микроконтроллера STM32F429ZIT6.

• User LD5: зеленый светодиод, показывающий присутствие напряжения VBUS на коннекторе CN6 USB USER. Также уровень VBUS соединяется с GPIO портом PB13 микроконтроллера STM32F429ZIT6.

• User LD6: красный светодиод, показывающий превышение предельного тока от VBUS коннектора CN6 (ток, потребляемый подключенным к CN6 устройством USB). Светодиод LD6 подключен к GPIO порту PC5 микроконтроллера STM32F429ZIT6.

[Кнопки]

• B1 USER: кнопка пользователя, состояние которой можно опрашивать программно. Подключена к GPIO PA0 микроконтроллера STM32F429ZIT6.

• B2 RESET: кнопка подает импульс на NRST, используется для сброса (RESET) микроконтроллера STM32F429ZIT6.

[Поддержка USB OTG]

STM32F429ZIT6 поддерживает на этой плате только скорость full speed для USB OTG. Коннектор USB Micro-AB (CN6 USB USER) позволяет подключить либо хост USB (компьютер PC), либо устройство USB (мышь, клавиатура и т. д.). Состояние CN6 USB USER отображают светодиоды LD5 и LD6 (см. выше раздел "Светодиоды").

[Гироскоп]

Гироскоп MEMS (ST-MEMS L3GD20) это сверхкомпактный, мало потребляющий энергию, датчик изменения угла по трем осям координат (three-axis angular rate sensor). Включает чувствительный элемент и интерфейс I2C/SPI, предоставляя данные ускорения по трем осям координат. L3GD20 имеет полную шкалу ±245/±500/±2000 dps и может измерять угловые ускорения с полосой, выбираемой пользователем.

STM32F429ZIT6 управляет этим датчиком движения через интерфейс SPI.

[TFT LCD]

TFT LCD это экранчик с диагональю 2.41 дюйма, отображающий картинку в 262K цветов с разрешением QVGA (240 x 320 точек). LCD содержит контроллер ILI9341 и напрямую управляется от STM32F429ZIT6 по протоколу RGB. Напряжение питания контроллера ILI9341 2.8V ±0.3V.

[64-мегабит SDRAM (1 мегабит x 16 бит x 4 банка)]

Микросхема памяти IS42S16400J высокоскоростное динамическое ОЗУ (CMOS SDRAM), разработанное для питания от 3.3V. Оно содержит 67108864 бит ячеек памяти, сконфигурированные как 4 банка DRAM с синхронным интерфейсом. В каждом банке находится 16777216 бит, организованные как 4096 строк на 256 столбца по 16 бит. SDRAM включает функцию автообновления данных (auto-refresh), режимы пониженного энергопотребления и выключения (power-saving и power-down). Все сигналы регистрируются микросхемой SDRAM по положительному перепаду тактового сигнала CLK. STM32F429ZIT6 читает и записывает данные SDRAM на частоте 80 МГц.

[JP3 Idd]

Перемычка JP3 дает возможность измерить потребление тока STM32F429ZIT6. Для этого надо снять перемычку и подключить к её контактам миллиамперметр.

[Тактирование]

Основное тактирование (OSC clock). Следующая информация показывает все конфигурации для выбора тактирования платы.

• MCO от ST-LINK (от MCO STM32F429ZIT6). Эта частота не может быть изменена, она зафиксирована на 8 МГц, и подключена к ножке PH0-OSC_IN STM32F429ZIT6. Для этой конфигурации необходимо:

– Замкнуть SB18, разомкнуть SB19, выпаять R56.
– SB20, R57, C20, C21, X3 = не имеет значения.

• Генератор на плате (от кварца X3). Для типовых частот и соответствующих им номиналов емкостей и резисторов обратитесь к даташиту на микроконтроллер STM32F429ZIT6. Для этой конфигурации необходимо:

– Разомкнуть SB18, SB19, SB20.
– Запаять R56, R57, C20, C21, X3.

• Тактирование от внешнего PH0 (внешний генератор, подключенный к контакту 10 коннектора P2). Для этой конфигурации необходимо:

– Замкнуть SB19, разомкнуть SB18, выпаять R56.
– SB20, R57, C20, C21, X3 = не имеет значения.

• Без внешнего генератора (используется внутренний генератор HSI микроконтроллера STM32F429ZIT6). В этом случае ножки PH0 и PH1 можно использовать как порты GPIO. Для этой конфигурации необходимо:

– Разомкнуть SB18, замкнуть SB19 и SB20, выпаять R56 и R57.
– C20, C21, X3 = не имеет значения.

Такты OSC 32 кГц. Следующая информация показывает все конфигурации для выбора тактов 32 кГц.

• Генератор на плате (от кварца X2, который по умолчанию не запаян). Для этой конфигурации необходимо:

– Замкнуть SB16, разомкнуть SB17.
– Запаять R53, R54, C23, C24, X2.

• Генератор, подключенный к PC14 (внешний генератор, выход которого подан на вывод 9 коннектора P1). Для этой конфигурации необходимо:

– Замкнуть SB16, выпаять R53.
– SB17, R54, C23, C24, X2 = не имеет значения.

• Без внешнего генератора (в этом случае ножки PC14 и PC15 могут использоваться как GPIO). Для этой конфигурации необходимо:

– Замкнуть SB16 и SB17, выпаять R53 и R54.
– C23, C24, X2 = не имеет значения.

[Мостики припоя SBx]

Таблица 5. Назначение мостиков припоя (перемычек). Жирным шрифтом показаны состояния мостиков по умолчанию. OFF-разомкнуто, ON - замкнуто.

Мостик Состояние Версия ST-LIJNK
SB19, SB20 (кварц X3) OFF Тактирование предоставляется с помощью компонентов X3, C20, C21, R56 и R57, PH1 отключен от P2.
ON PH0, PH1 подключены к P2. Следует выпаять только R56 и R57.
SB4, SB6, SB8, SB14 (по умолчанию) ON Зарезервировано, менять не следует.
SB3, SB5, SB7, SB13 (зарезервировано) OFF Зарезервировано, менять не следует.
SB22, SB23, SB24, SB25 OFF Зарезервировано, менять не следует.
SB16, SB17 (часовой кварц X2) OFF Тактовая частота 32.768 кГц предоставляется с помощью X2, C23, C24, R53 и R54. PC14, PC15 не подключены к P2.
ON PC14, PC15 подключены только к P2. Выпаяйте только R53 и R54.
SB1 (B2-RESET) ON Кнопка B2 подключена к ножке NRST микроконтроллера STM32F429ZIT6.
OFF Кнопка B2 отключена от ножки NRST микроконтроллера STM32F429ZIT6.
SB2 (B1-USER) ON Кнопка B1 подключена к ножке порта PA0.
  OFF Кнопка B1 отключена от ножки порта PA0.
SB11, SB15 (RX, TX) OFF STM32F429 USART1 не подключен к ST-LINK, поэтому VCP запрещен (конфигурация по умолчанию 32F429IDISCOVERY).
ON STM32F429 USART1 подключен к ST-LINK, VCP разрешен (конфигурация по умолчанию STM32F429I-DISC1).
SB12 (NRST) ON Сигнал NRST коннектора CN2 подключен к ножке NRST микроконтроллера STM32F429ZIT6.
OFF Сигнал NRST не подключен.
SB9 (SWO) OFF Сигнал SWO не подключен.
ON Сигнал SWO коннектора CN3 подключен к PB3.
SB10 (STM_RST) OFF Нет влияния на сигнал NRST микроконтроллера STM32F429ZIT6.
ON Сигнал NRST микроконтроллера STM32F429ZIT6 подключен к GND.
SB21 (BOOT0) ON Сигнал BOOT0 STM32F429ZIT6 установлен на лог. 0 через подтягивающий резистор 510 Ом (pull-down).
OFF Сигнал BOOT0 микроконтроллера STM32F429ZIT6 установлен на уровень лог. 1 через подтягивающий резистор 10 кОм (pull-up). Этот резистор не установлен.
SB26, SB27 (USB OTG) OFF PB14 и PB15 используются только для USB OTG, и не подключен к P2 (чтобы избежать лишних наводок).
ON PB14 и PB15 подключены к P2.
SB18 (MCO) OFF Сигнал MCO микроконтроллера STM32F429ZIT6 не используется.
ON Тактовый сигнал MCO от микроконтроллера STM32F429ZIT6 подключен к OSC_IN STM32F429ZIT6.

[Коннекторы расширения]

Через коннекторы P1 и P2 "папа" к плате STM32F429 Discovery можно подключать другие платы и устройства. На выводы этих коннекторов подключены порты GPIO микроконтроллера STM32F429ZIT6. Сигналы на контактах P1 и P2 можно наблюдать осциллографом, логическим анализатором или вольтметром.

Таблица 6. Выводы STM32F429ZIT6, контакты P1, P2 и соответствующие функции.

Ножка STM32
Коннекторы, функции платы
Функция LQFP144 P1 P2 CN2 CN3 CN6 Периф. устройства, функции системы
BOOT0 138 21 - - - - BOOT0
NRST 25 - 12 5 - - NRST, сигнал сброса RESET для LCD-TFT, LCD-RGB, LCD-SPI, подключено к кнопке сброса B2.
PA0 34 - 18 - - - Подключено к кнопке пользователя B1.
PA1 35 - 17 - - - INT1
PA2 36 - 20 - - - INT2
PA3 37 - 19 - - - DB3 сигнал LCD-TFT, B5 сигнал LCD-RGB.
PA4 40 - 22 - - - Сигнал VSYNC для LCD-TFT и LCD-RGB.
PA5 41 - 21 - - -
PA6 42 - 24 - - - DB6 сигнал LCD-TFT, G2 сигнал LCD-RGB.
PA7 43 - 23 - 4 - I2C_EXT_RST внешнего I2C.
PA8 100 53 - - 3 - Сигнал SCL внешнего I2C и тачскрина.
PA9 101 52 - - - - USART1_TX порта VCP.
PA10 102 51 - - - - USART1_RX порта VCP.
PA11 103 50 - - - - DB14 сигнал LCD-TFT, R4 сигнал LCD-RGB.
PA12 104 49 - - - - DB15 сигнал LCD-TFT, R5 сигнал LCD-RGB.
PA13 105 48 - 4 - - Сигнал интерфейса отладчика SWDIO.
PA14 109 47 - 2 - - Сигнал интерфейса отладчика SWCLK.
PA15 110 46 - - - - INT, сигнал тачскрина.
PB0 46 - 28 - - - DB13 сигнал LCD-TFT, R3 сигнал LCD-RGB.
PB1 47 - 27 - - - DB16 сигнал LCD-TFT, R6 сигнал LCD-RGB.
PB2 48 - 30 - - - BOOT1
PB3 133 28 - 6 - - Сигнал интерфейса отладчика SWO.
PB4 134 25 - - - -
PB5 135 26 - - - - SDCKE1 сигнал SDRAM.
PB6 136 23 - - - - SDNE1 сигнал SDRAM.
PB7 137 24 - - - -
PB8 139 19 - - - - DB4 сигнал LCD-TFT, B6 сигнал LCD-RGB.
PB9 140 20 - - - - DB5 сигнал LCD-TFT, B7 сигнал LCD-RGB.
PB10 69 - 48 - - - DB8 сигнал LCD-TFT, G4 сигнал LCD-RGB.
PB11 70 - 47 - - - DB9 сигнал LCD-TFT, G5 сигнал LCD-RGB.
PB12 73 - 50 - - 4 ID USB.
PB13 74 - 49 - - 1 VBUS USB, зеленый светодиод.
PB14 75 - 52(1) - - 2 DM USB.
PB15 76 - 51(1) - - 3 DP USB.
PC0 26 - 14 - - - SDNWE сигнал SDRAM.
PC1 27 - 13 - - - CS гироскопа L3GD20.
PC2 28 - 16 - - - Сигнал CSX для LCD-TFT, LCD-RGB и LCD-SPI.
PC3 29 - 15 - - -
PC4 44 - 26 - - - PSO USB.
PC5 45 - 25 - - - QC USB, красный светодиод.
PC6 96 57 - - - - Сигнал HSYNC для LCD-TFT и LCD-RGB.
PC7 97 56 - - - - DB10 сигнал LCD-TFT, G6 сигнал LCD-RGB.
PC8 98 55 - - - -
PC9 99 54 - - 1 - Сигнал SDA для внешнего I2C и для тачскрина.
PC10 111 45 - - - - DB12 сигнал LCD-TFT, R2 сигнал LCD-RGB.
PC11 112 44 - - - -
PC12 113 43 - - - -
PC13 7 12 - - - -
PC14 8 9 - - - - OSC32_IN
PC15 9 10 - - - - OSC32_OUT
PD0 114 42 - - - - D2 сигнал SDRAM.
PD1 115 41 - - - - D3 сигнал SDRAM.
PD2 116 40 - - - -
PD3 117 39 - - - - DB11 сигнал LCD-TFT, G7 сигнал LCD-RGB.
PD4 118 38 - - - -
PD5 119 37 - - - -
PD6 122 36 - - - - DB0 сигнал LCD-TFT, B2 сигнал LCD-RGB.
PD7 123 35 - - - -
PD8 77 - 54 - - - D13 сигнал SDRAM.
PD9 78 - 53 - - - D14 сигнал SDRAM.
PD10 79 - 56 - - - D15 сигнал SDRAM.
PD11 80 - 55 - - - TE сигнал LCD-TFT.
PD12 81 - 58 - - - RDX сигнал LCD-TFT.
PD13 82 - 57 - - - WRX сигнал LCD-TFT, DCX сигнал LCD-SPI.
PD14 85 - 60 - - - D0 сигнал SDRAM.
PD15 86 - 59 - - - D1 сигнал SDRAM.
PE0 141 17 - - - - NBL0 сигнал SDRAM.
PE1 142 18 - - - - NBL1 сигнал SDRAM.
PE2 1 15 - - - -
PE3 2 16 - - - -
PE4 3 13 - - - -
PE5 4 14 - - - -
PE6 5 11 - - - -
PE7 58 - 37 - - - D4 сигнал SDRAM.
PE8 59 - 40 - - - D5 сигнал SDRAM.
PE9 60 - 39 - - - D6 сигнал SDRAM.
PE10 63 - 42 - - - D7 сигнал SDRAM.
PE11 64 - 41 - - - D8 сигнал SDRAM.
PE12 65 - 44 - - - D9 сигнал SDRAM.
PE13 66 - 43 - - - D10 сигнал SDRAM.
PE14 67 - 46 - - - D11 сигнал SDRAM.
PE15 68 - 45 - - - D12 сигнал SDRAM.
PF0 10 7 - - - - A0 сигнал SDRAM.
PF1 11 8 - - - - A1 сигнал SDRAM.
PF2 12 5 - - - - A2 сигнал SDRAM.
PF3 13 6 - - - - A3 сигнал SDRAM.
PF4 14 3 - - - - A4 сигнал SDRAM.
PF5 15 4 - - - - A5 сигнал SDRAM.
PF6 18 - 3 - - -
PF7 19 - 6 - - - DCX сигнал LCD-TFT.
PF8 20 - 5 - - - SCK сигнал LCD-SPI и L3GD20.
PF9 21 - 8 - - - SDA сигнал LCD-TFT, SDI/SDO сигнал LCD-SPI и MOSI сигнал L3GD20.
PF10 22 - 7 - - - ENABLE сигнал LCD-TFT, DE сигнал LCD-RGB.
PF11 49 - 32 - - - SDNRAS сигнал SDRAM.
PF12 50 - 31 - - - A6 сигнал SDRAM.
PF13 53 - 34 - - - A7 сигнал SDRAM.
PF14 54 - 33 - - - A8 сигнал SDRAM.
PF15 55 - 36 - - - A9 сигнал SDRAM.
PG0 56 - 35 - - - A10 сигнал SDRAM.
PG1 57 - 38 - - - A11 сигнал SDRAM.
PG2 87 - 62 - - -
PG3 88 - 61 - - -
PG4 89 62 - - - - BA0 сигнал SDRAM.
PG5 90 61 - - - - BA1 сигнал SDRAM.
PG6 91 60 - - - - DB17 сигнал LCD-TFT, R7 сигнал LCD-RGB.
PG7 92 59 - - - - DOTLCK сигнал LCD-TFT, CLK сигнал LCD-RGB.
PG8 93 58 - - - - SDCLK сигнал SDRAM.
PG9 124 33 - - - -
PG10 125 34 - - - - DB7 сигнал LCD-TFT, G3 сигнал LCD-RGB.
PG11 126 31 - - - - DB1 сигнал LCD-TFT, B3 сигнал LCD-RGB.
PG12 127 32 - - - - DB2 сигнал LCD-TFT, B4 сигнал LCD-RGB.
PG13 128 29 - - - - Пользовательский зеленый светодиод.
PG14 129 30 - - - - Пользовательский красный светодиод.
PG15 132 27 - - - - SDNCAS сигнал SDRAM.
PH0 23 - 10 - - - OSC_IN
PH1 24 - 9 - - - OSC_OUT
- - 22 - - - - Питание VDD.
- - - 1 - 5 - Питание 3V.
- - - 2 - - -
- - 1 - - 8 - Питание 5V.
- - 2 - - - -
- - 63 11 3 7 5 GND
- - 64 29 - - -
- - - 63 - - -
- - - - - - -

Примечания:

(1) Если перемычка SB27 замкнута.
(2) Если перемычка SB26 замкнута.

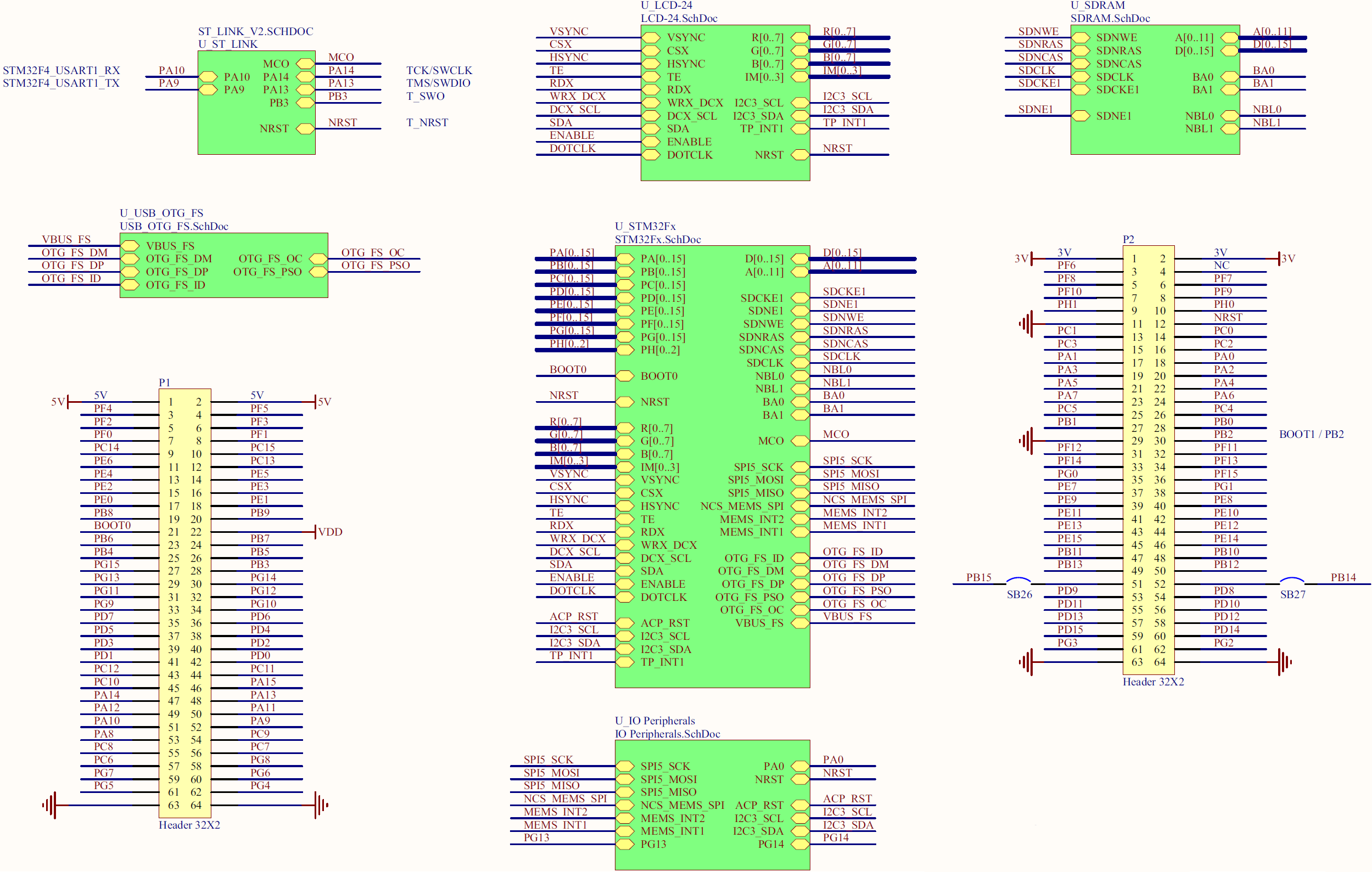

Общая схема:

STM32F429 Discovery sch main fig09

Rev A.0 --> метка на плате MB1075 A-00.
Rev B.1 --> метка на плате MB1075 B-01, PA8 - I2C3_SCL, PC9 - I2C3_SDA, PG7 - DOTCLK, YU< - > YD.
Rev C.01 --> метка на плате MB1075 C-01, mbed-enabled, SB11 и SB15 замкнуты, STM32F103C8T6 заменен на STM32F103CBT6 (ST-LINK/V2-B).

Схема ST-LINK (ST-LINK/V2-B, отладка/программирование только через SWD):

STM32F429 Discovery sch ST Link fig10

Интерфейс USB OTG FS:

STM32F429 Discovery sch USB OTG FS fig11

Память SDRAM:

STM32F429 Discovery sch SDRAM fig12

Микроконтроллер STM32F429ZIT6:

STM32F429 Discovery sch STM32F429ZIT6 MCU fig13

Периферийные устройства:

STM32F429 Discovery sch peripherals fig14

Экран LCD:

STM32F429 Discovery sch LCD 2 4 fig15

[Ссылки]

1. UM1670 User manual Discovery kit with STM32F429ZI MCU site:st.com.
2. STM32F427xx STM32F429xx Arm® 32-bit Cortex®-M4 CPU Datasheet site:st.com.
3ST-LINK: отладчик/программатор для STM8 и STM32.
4. Arm® Mbed online site:mbed.org.



Добавить комментарий


Защитный код
Обновить

Top of Page
