Eagle: настройка трассировки печатной платы (PCB) в соответствии с нужным классом точности Печать
Добавил(а) microsin

В этом примере рассмотрим настройку правил проекта (Design Rules), позволяющих разводить плату по 5 классу точности (двухсторонняя плата на стандартном текстолите 1.5 мм).

Внимание! Все операции надо производить при одновременно открытых схеме и печатной плате - во избежание их рассинхронизации.

1. Design Rules. Настроим правила проекта. В соответствии с 5 классом точности (см. Ссылки [1]) мы должны настроить следующие параметры проекта:
- толщина дорожки 0.1 мм (4 mil).
- расстояние между дорожками 0.1 мм (4 mil).
- диаметр переходного отверстия (при стандартной толщине текстолита 1.5 мм) 0.3 мм (12 mil).
- диаметр площадки переходного отверстия 0.2 мм (8 mil).

В редакторе печатной платы идем в Edit -> Design rules... -> Clearance. Устанавливаем Wire, Pad, Via равным 4 mil (это расстояние дорожки до соответственно другой дорожки, площадки вывода, площадки переходного отверстия). Т. е. Везде ставим 4 mil.


На закладке Distance можно на всякий случай оставить все так же, как было. Там стоит Copper/Dimension 40mil (это минимальное расстояние от края печатной платы до края токопроводящего рисунка) и Drill/Hole 8mil (это минимальное расстояние между краями отверстий).


На закладке Sizes ставим Minimum Width 4mil, Minimum Drill 12mil. Параметры Min. Micro Via и Min. Blind Via Ratio нам не нужны, так как они относятся к многослойным платам - оставляем их без изменения.

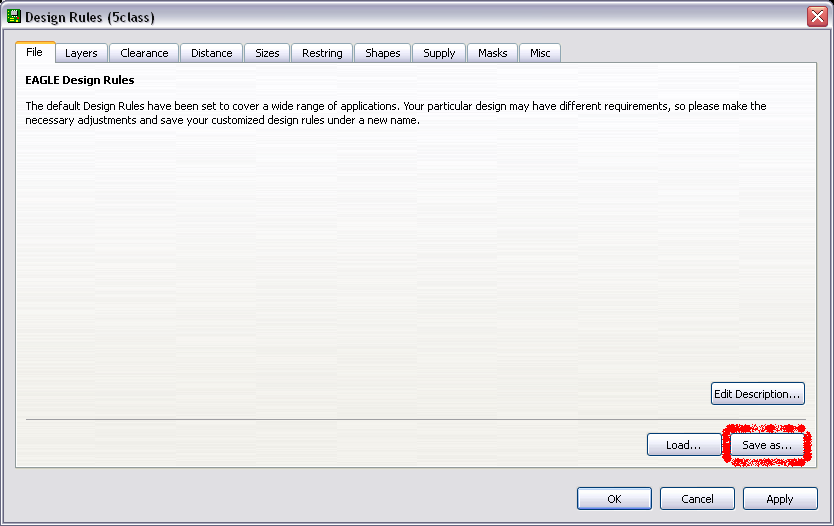

Остальные закладки не трогаем, оставляем все без изменения. Идем на закладку File, жмем кнопку Save as..., указываем имя 5calss.dru (файлы правил лежат в папке $EAGLEDIR\dru, там уже лежит файл default.dru - это набор правил по умолчанию).


2. Net Classes. Настроим для дорожек питания (земля и +5 вольт) отдельные классы GND и +5V. Это делается через Edit -> Net classes, добавляем там два класса GND и +5V, ставим им Width 8mil и Clearance 4mil. Там уже есть класс по умолчанию default, который присваивается всем цепям, у которых не указал класс цепи. В классе default везде стоят допуски 0mil, что означает - они берутся из параметров Design Rules.


Теперь осталось привязать цепи земли и питания к созданным классам. Это удобнее всего сделать в редакторе схемы. Жмем кнопку Info, и щелкаем на проводе земли. В появившемся окошке из выпадающего списка внизу выбираем Net Class равным GND.


[Ссылки]

1. Классы точности печатных плат (PCB).
2. Eagle: как сделать выходные файлы для фотоплоттера (GERBER) и для сверлильного станка (EXCELLON).
3. Переход с PCAD на Eagle.
