Как самому сделать аналог Interface II для ZX Spectrum Печать
Добавил(а) microsin

В статье про картриджи [2] для Interface II рассказывалось, как эти картриджи работают, и как их сделать самому. В статье [3] описывается конструкция картриджа, работающего как карта памяти ZX Spectrum. Но картриджи использовать нельзя, когда у Вас нет самого интерфейса Interface II. Interface II в действительности это модуль расширения для подключения джойстиков, и у него есть специальный коннектор для подсоединения картриджей. Если отбросить схему адаптера для подключения джойстиков, то остальная часть интерфейса состоит просто из коннекторов и проводов, так что его можно сделать самому (здесь приведен перевод статьи [1]).

Вот что понадобится из комплектующих и материалов:

• 2 коннектора от слотов плат расширения ISA старых компьютеров PC/AT.
• Провода.
• Термоусадочный кембрик диаметром 2..3 мм.

Interface2 materials

Шина расширения ZX Spectrum состоит из 56 контактов, который делится на 2 ряда по 28 в каждом. В настоящее время найти коннектор для него достаточно сложно. Можно попробовать найти на рынке старые материнские платы IBM PC/XT или PC/AT, и выпаять оттуда необходимые коннекторы.

FOXCO NN original authentic 98P bus slot ISA slot connector ES04906 DF

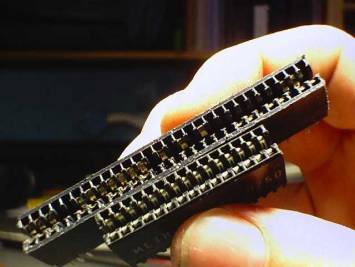

Коннектор для картриджа и коннектор для слота расширения ZX Spectrum можно получить, если отрезать от такого коннектора кусок из 30 и 58 контактов соответственно.

Interface2 cut ISA slots Interface2 ISA slots cutted

Отступив от края 4 контакта, выташите в позициях A5 и B5 два контакта, отстоящие друг напротив друга, и установите туда кусок пластмассы для получения ключа. Ключ нужен для того, чтобы нельзя было соединить коннекторы с картриджем и слотом расширения в неправильном направлении.

Interface2 ISA slots with key

В итоге у Вас должно получиться 2 коннектора - на одном 54 контакта (для подключения в слот расширения ZX Spectrum), на другом 28 (для подключения картриджа).

Interface2 ISA slots wire solder1 Interface2 ISA slots wire solder2

Чтобы получить Interface II, нужно эти коннекторы соединить друг с другом проводами, как показано в таблице.

картитридж, 28 pin   ZX_EDGE, 56 pin
/ROMCS A1 ---------------------- A25 /ROMCS
A12 A2 ---------------------- A2 A12
A7 A3 ---------------------- A21 A7
A6 A4 ---------------------- A22 A6
A5 A6 ---------------------- A23 A5
A4 A7 ---------------------- A24 A4
A3 A8 ---------------------- A12 A3
A2 A9 ---------------------- A11 A2
A1 A10 ---------------------- A10 A1
A0 A11 ---------------------- A9 A0
D0 A12 ---------------------- B6 D0
D1 A13 ---------------------- B7 D1
D2 A14 ---------------------- B8 D2
GND A15 ---------------------- A6, A7, A14 GND
VCC (+5V) B1 ---------------------- A3 VCC (+5V)
A15 B2 ---------------------- B1 A15
A13 B3 ---------------------- B2 A13
A8 B4 ---------------------- B26 A8
A9 B6 ---------------------- A27 A9
A11 B7 ---------------------- A28 A11
/MREQ B8 ---------------------- B16 /MREQ
A10 B9 ---------------------- B27 A10
A14 B10 ---------------------- A1 A14
D7 B11 ---------------------- B3 D7
D6 B12 ---------------------- B9 D6
D5 B13 ---------------------- B10 D5
D4 B14 ---------------------- B12 D4
D3 B15 ---------------------- B11 D3

В результате получится кабель, который работает как Interface 2 для подключения карт памяти [3] и картриджей.

Interface2 done1 Interface2 done2
Interface2 done3 Interface2 done4

[Ссылки]

1. How to Build an Interface II.
2. Interface II cartridges.
3. ZX-Flash: карта памяти для ZX Spectrum.
