Советы по защите от ESD Печать
Добавил(а) microsin

ESD logoESD в переводе означает Electrostatic Discharge, т. е. электростатический разряд. Он происходит в момент уравнивания разности потенциалов между двумя проводниками, и может необратимо повредить чувствительные электронные схемы. В этой статье приведены причины возникновения ESD и способы защиты от него (использовался перевод статей [1, 2]).

[Откуда берется ESD?]

Статическое электричество представлено дисбалансом положительного и отрицательного зарядов, которые могут накапливаться на поверхности объекта.

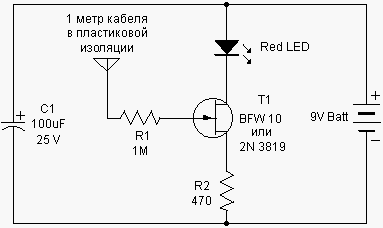

Простой электроскоп, показывающий наличие статического электричества (автор D. Mohan Kumar):

Simple Electroscope

Неожиданное перетекание зарядов при уравнивании потенциалов называется электростатическим разрядом (ElectroStatic discharge, ESD), и это событие может негативно повлиять на работоспособность электронных схем, особенно тех, которые используют полевые транзисторы (FET, MOSFET), микросхемы CMOS и микропроцессоры. Однако не стоит успокаиваться тем, кто применяет биполярные транзисторы и микросхемы TTL. На своей практике я помню несколько случаев выгорания логики серии К155 от статического электричества! Боятся статики все компьютерные компоненты - карты SD, жесткие диски, платы расширения PCI, мониторы.

ESD визуально наблюдается как синяя искра, между поверхностями токопроводящих объектов. Иногда эту искру можно не заметить, но все равно электрический разряд потенциально может повредить чувствительные полупроводники. Статическое электричество чаще всего накапливается в сухом климате, особенно в зданиях централизованного отопления, и особенно частот рядом с фотокопировальными машинами (ксероксами). Статический заряд может быть очень значительным в помещении с низкой влажностью, когда техника кондиционирования работает не надлежащим образом. Обычно отрицательный заряд накапливается возле пола, а положительный на некоторой высоте от него. Устранение статических зарядов может быть реализовано с помощь ионизации и увлажнения воздуха, а также правильно организованной вентиляции.

Тело человека. Ваше тело не только проводник электростатики, оно настоящий генератор ESD. Помните игру в школе, когда Вам установили новую мебель, и обнаружилось, что когда елозишь попой на стуле, тело электризуется? Можно было подойти к однокласснику и испугать его прикосновением разряда ESD. Иногда при этом можно было заметить искру электрического разряда! Конечно, такой разряд не сулит электронике ничего хорошего.

Обе ваши руки электрически соединены друг с другом, и можно безопасно перекладывать электронные компоненты из одной руки в другую. Однако реальная проблема возникает при передаче электроники от одного человека к другому, а также когда человек, который держит в руке плату, пытается установить её в какой-либо электронный прибор.

Питающая сеть 220V. Питающая сеть также может создавать потенциалы напряжения, которые могут повредить электронику. Такое напряжение тоже часто относят к ESD, и оно также опасно.

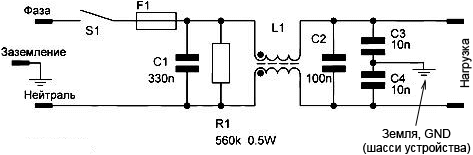

Причина возникновения нежелательного потенциала кроется в наличии сетевых фильтров на стороне входа напряжения питающей сети 220V. Этими фильтрами оснащено практически любое электронное оборудование, получающее питание от сети - осциллографы, генераторы, частотомеры, мониторы, микроволновые печи, холодильники. Пример схемы сетевого фильтра:

filter 220V sch

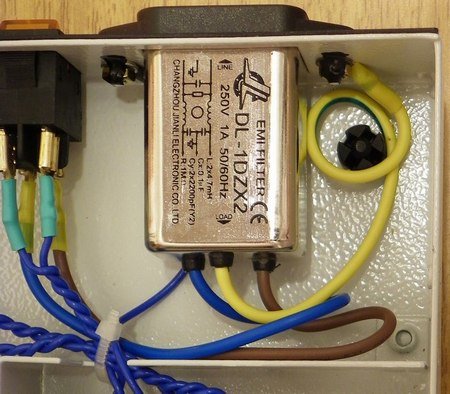

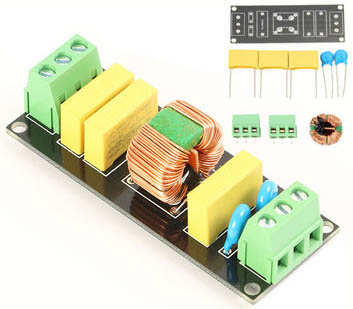

Вот так могут выглядеть подобные сетевые фильтры снаружи и внутри:

EMI filter2 EMI filter1

Конденсаторы фильтра уменьшают проникновение высокочастотных помех из питающей сети в электронику и обратно. Однако тот факт, что они также соединяют сеть 220V с общей шиной (земля, GND) электронных приборов, может привести к проблемам, если общая шина по какой-то причине не заземлена. Обратите внимание на конденсаторы C3 и C4 в примере схемы фильтра. Эти конденсаторы создадут переменное напряжение около 110V между шасси питаемого устройства и шиной земли или нейтрали, если по какой-то причине точка соединения C3 и C4 не заземлена.

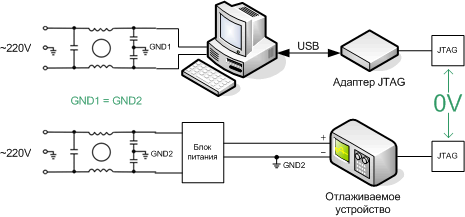

Почему при отсутствии заземления сетевой фильтр может создавать проблемы. Известно, что современные шнуры трехпроводные, и коннектор на шнуре имеет 3 контакта. Один провод и контакт специально выделен для заземления, он уравнивает шасси прибора с общим потенциалом. Вот так выглядит нормально работающая схема питания:

ESD equipment grounding OK

В этом примере показаны два устройства:

Устройство 1. Заземленный компьютер, где программист пишет и отлаживает программу.
Устройство 2. Разрабатываемый прибор, который питается от заземленного источника питания.

Программист отлаживает программу, передавая её через USB и адаптер JTAG в отлаживаемое устройство. Иногда программисту требуется перетыкать кабель JTAG. Если сетевые кабели 220v обеспечивают надежный контакт с землей, то обычно проблем не возникает. В момент подключения коннектора JTAG к отлаживаемому устройству они изначально имеют друг относительно с другом безопасный для электроники потенциал. Здесь земли обоих устройств GND1 и GND2 соединены через сетевую вилку, и поэтому коннекторы JTAG папа и мама получают друг относительно друга безопасный, близкий к нулю потенциал.

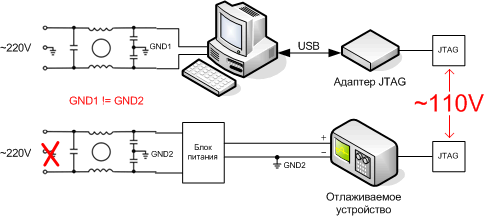

Но может возникнуть и опасная ситуация, когда по какой-то причине устройство 1 или устройство 2 (или даже они оба) не заземлены. Это обычная ситуация в случае некачественного сетевого кабеля, или если он подключен в розетку, которая не имеет заземления. Для примера предположим, что общий провод устройства 1 не соединен с землей. Тогда между контактами коннектора JTAG (он через USB подключен к компьютеру, т. е. устройству 1) и отлаживаемым устройством может образоваться опасное напряжение около 110V переменного тока:

ESD equipment grounding BAD

Если по какой-то причине в момент подключения коннектора JTAG соединится не контакт земли, а сигнальный провод (любой из сигналов TCK, TDI, TDO, TMS) то через него потечет опасный ток, который может повредить как микроконтроллер, где отлаживается программа, так и адаптер JTAG.

Для устранения подобных ситуаций применяют выделенное, специально организованное соединение между землей компьютера и землей отлаживаемого устройства. Это самый простой и надежный способ. Также иногда дополнительно используют адаптеры JTAG с гальванической изоляцией интерфейса.

[Защита от ESD]

Вот несколько общих принципов защиты от ESD, по мере уменьшения их значимости. Они могут применяться как по отдельности, так и совместно, для усиления эффекта:

1. Предварительное уравнивание потенциалов в безопасной для электроники цепи.
2. Ограничение тока разряда с ограничением напряжения разряда на чувствительной цепи.
3. Изоляция.

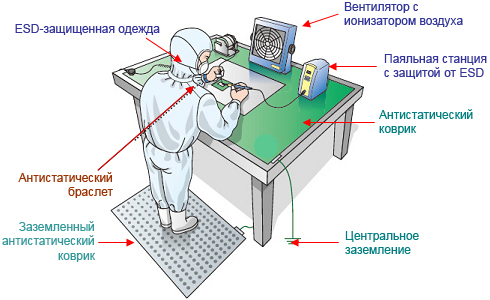

Идеально организованное рабочее место, обеспечивающее защиту электроники от ESD:

ESD safe ideal

Если Вы понимаете, как реализовываются эти принципы на практике, то дальше можно не читать, нужно только создать все условия, которые будут гарантировать минимум риска появления ESD и их вредного воздействия.

[Уравнивание потенциалов]

Вот меры, которые помогут снять потенциал ESD еще до того, как разряд доберется до электроники:

1. Поддержание в помещении оптимальной влажности, применение кондиционеров и ионизаторов воздуха.
2. Антистатическая обработка мебели и одежды.
3. Применение антистатических матов и браслетов на рабочем месте.
4. Заземление всего, что только возможно.
5. Поддержание в идеальном рабочем состоянии заземления питающей сети 220V и кабелей подключения к ней.
6. Антистатическая упаковка.
7. Соблюдение некоторых правил при передаче электроники с места на место.
8. Применение специальных коннекторов, обеспечивающих гарантированное первое подключение шины земли.

Несколько простых правил манипуляций с электронными компонентами, которые помогают защититься от ESD:

• Берите электронное устройство в руки (транзистор, микросхема, печатная плата, модуль) только после того, как будете уверены, что между этим электронным компонентом и Вами нет электрического потенциала. Уровнять потенциалы можно в безопасном для электронного компонента месте - сначала нужно коснуться электростатического мата, на котором компонент лежит, или электростатического пакета. Если это печатная плата, то предварительно коснитесь шины земли на ней. Эти правила помогут предварительно уравнять потенциалы между Вами и компонентом в безопасном месте, после чего можно переносить компонент и совершать с ним какие-то действия.

• При передаче электронного компонента от человека к человеку сначала коснитесь кожи человека, и только потом передавайте ему компонент. Первое прикосновение гарантирует уравнивание потенциала в безопасном для электроники месте.

• Следует принять меры предварительного уравнивания потенциала жала паяльника и монтируемой конструкции. Это можно сделать с помощью заземления жала паяльника и паяемой конструкции. Паяльные станции имеют для этой цели специальное гнездо или клемму. Однако наглухо заземленное жало паяльника может быть менее безопасно, чем совсем не заземленное. Подключайте заземление через последовательный резистор порядка 100 кОм .. 1 МОм. Идеальный вариант, когда жало и монтируемая плата соединены друг с другом проводом с последовательным резистором 100 кОм .. 1 МОм. И конечно, на паяемой конструкции должно отсутствовать питание.

• Синтетические коврики на полу могу генерировать заряд. Избегайте их на рабочем месте, или используйте специальные антистатические коврики и маты.

• Электронно-лучевые трубки (используемые в старых моделях осциллографов и мониторов) могут быть опасны, так как они питаются от высокого напряжения и могут создавать электрические заряды на экране. Держите чувствительные к ESD компоненты на безопасном расстоянии от экрана, и избегайте касаний экрана.

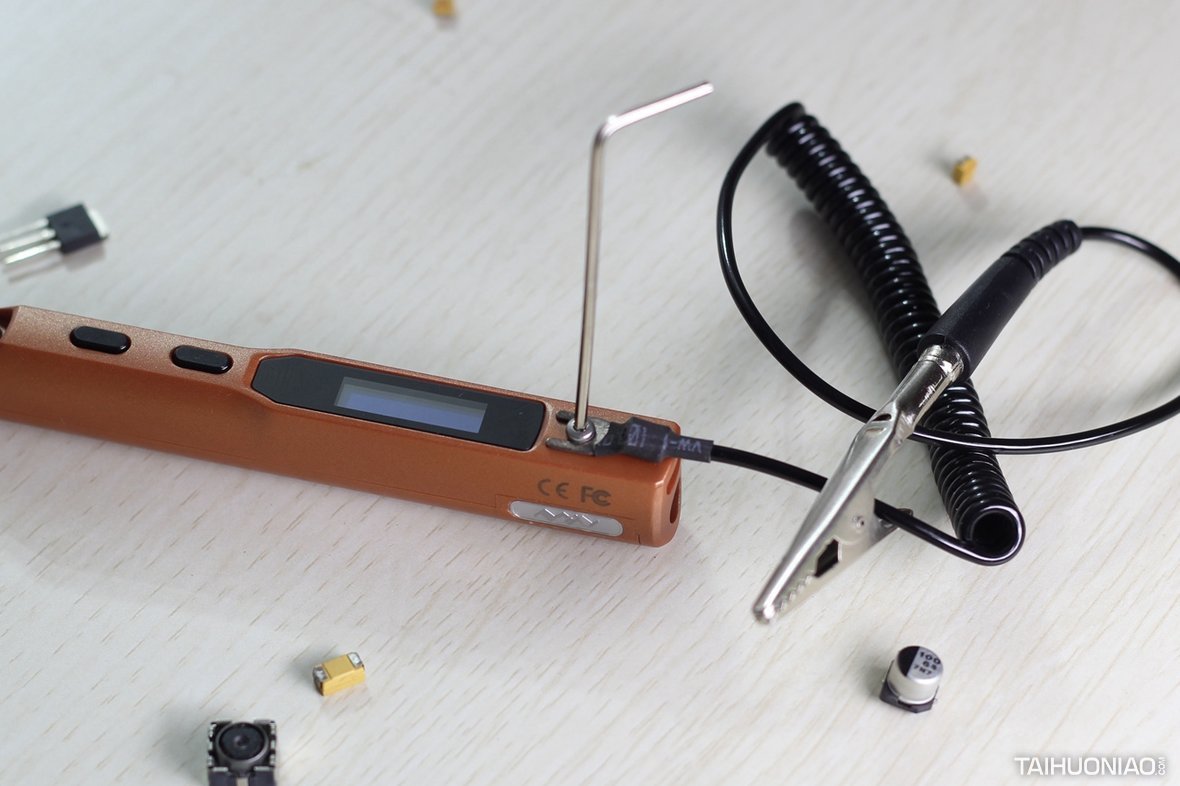

Паяльные станции. Имейте в виду, что многие старые паяльные станции, и даже некоторые современные, имеют клеммы заземления, которые накоротко соединены с жалом паяльника. Вот очень качественный современный паяльник TS100 с клеммой заземления, которая имеет нулевое сопротивление с жалом паяльника:

Soldering Station ESD protection2

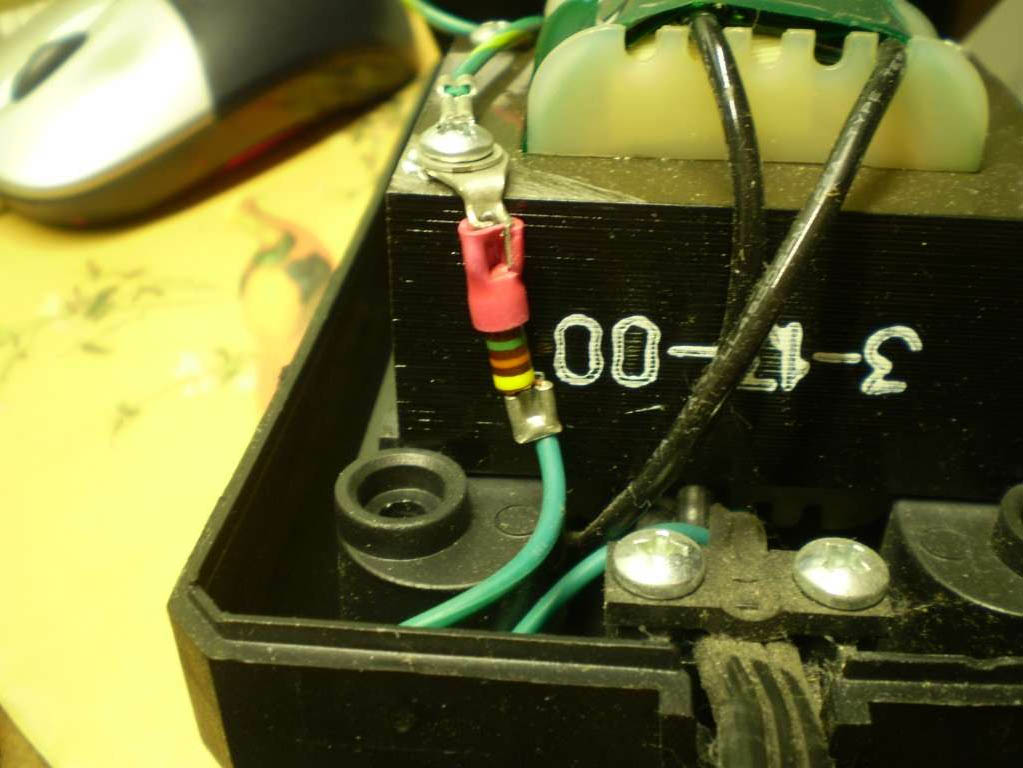

Сопротивление между клеммой заземления и жалом можно просто проверить с помощью мультиметра - на моей паяльной станции мультиметр показывает 4.41M (это нормально). Если сопротивление слишком мало, то нужно добавить последовательно с подключением заземления резистор 1 МОм.

Soldering Station ESD protection1

Если этого не сделать, то короткое заземление через жало паяльника, когда случайно начали паять находящееся под питанием устройство, может повредить его электронную схему. Это событие не связано с ESD, однако оно тоже опасно. Включенный последовательно с заземлением резистор избавит Вас от подобных проблем.

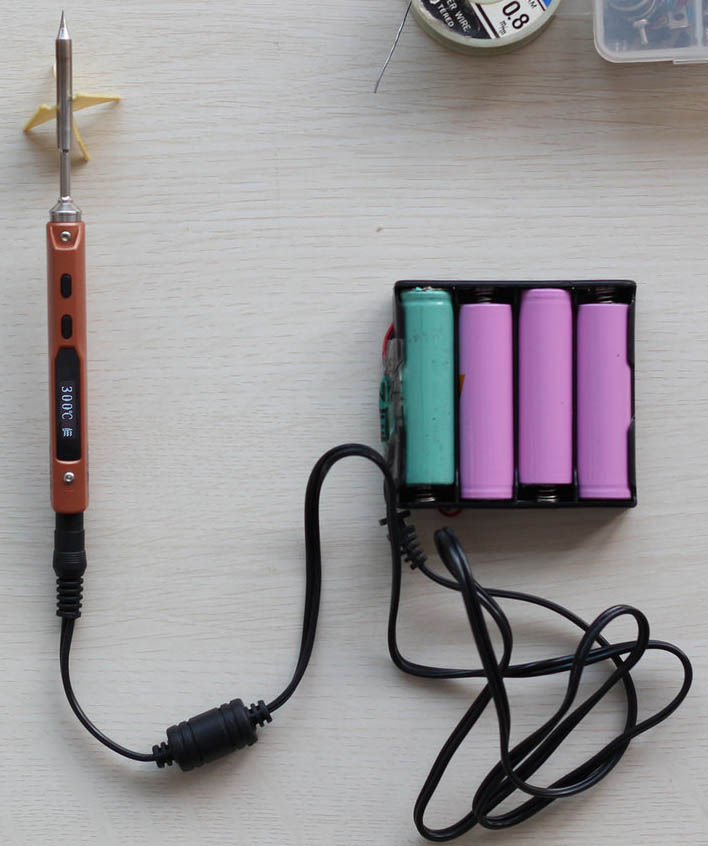

Изоляция паяльника. Оригинальное решение, которое хорошо работает в случае использования электростатических коврика и браслета, или надежного соединения паяемого устройства с клеммой заземления паяльной станции. Паяльник TS100, работающий от аккумуляторной батареи:

Soldering Station ESD protection3

[Обеспечение первого подключения шины земли]

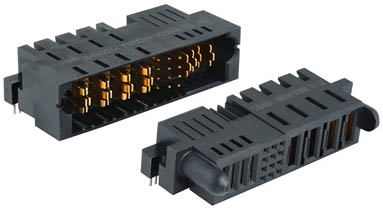

Некоторые коннекторы устроены таким образом, что некоторые штырьки у них длиннее. Обычно длинные штырьки используются для подключения провода земли (GND), иногда и питания. Это сделано специально, чтобы при соединении, когда разъем входит в ответную часть, сначала соединялись и уравнивали свой потенциал цепи с длинными контактами, и только потом соединялись сигнальные цепи. Получается возможность реализовать горячее подключение, когда устройство находится под током и работает.

Hot Plug PwrBlade plus

Хороший пример таких коннекторов - Serial ATA, и широко известный в быту штепсель USB Type A:

USB type A male



Контакты, справа налево: красный +питания (VBUS), белый -DATA, зеленый +DATA, черный GND.

[Ограничение тока разряда]

К этому способу защиты относят ESD-фильтры и защитные цепи, состоящие из резистора и двух диодов.

ESD-фильтры, EMI-суппрессоры. Выпускаются интегральные фильтры и подавители помех. Некоторые из них имеют встроенные ограничители напряжения (варисторы, диоды), которые снижают риск повреждения от импульса статического электричества [3].

EMI suppressors01

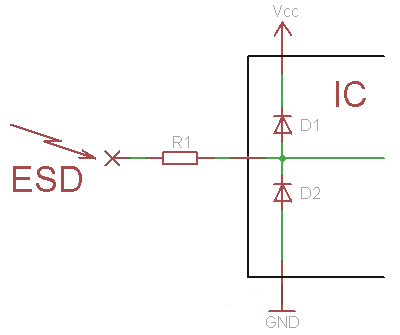

Защитные цепи. Последовательно включенный резистор и цепочка из диодов защищают сигнальную цепь от перенапряжения. Уровень напряжения на сигнальной шине не может опуститься значительно ниже GND (в этом случае ток пойдет через диод D2) и подняться выше уровня напряжения питания Vcc (в этом случае ток пойдет через диод D1).

ESD protection resistor and diodes

[Ссылки]

1. Tips on Electrostatic Discharge (ESD Protection) site:electroschematics.com.
2. Static Electricity and Precautions site:electroschematics.com.
3. ESD (Electrostatic Discharge) Protective Devices site:murata.com.
