АКИП-3408/1+EasyWave: ошибка "An unsupported operation was attempted" Печать
Добавил(а) microsin

Программа EasyWave, которая была на CD (версия 1.1.1.25), не хотела работать под Windows 7 с прибором АКИП-3408/1 (это аналог SDG805 [1]), и выдавала ошибку "An unsupported operation was attempted" (попытка выполнить не поддерживаемую операцию).

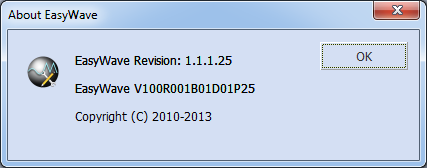

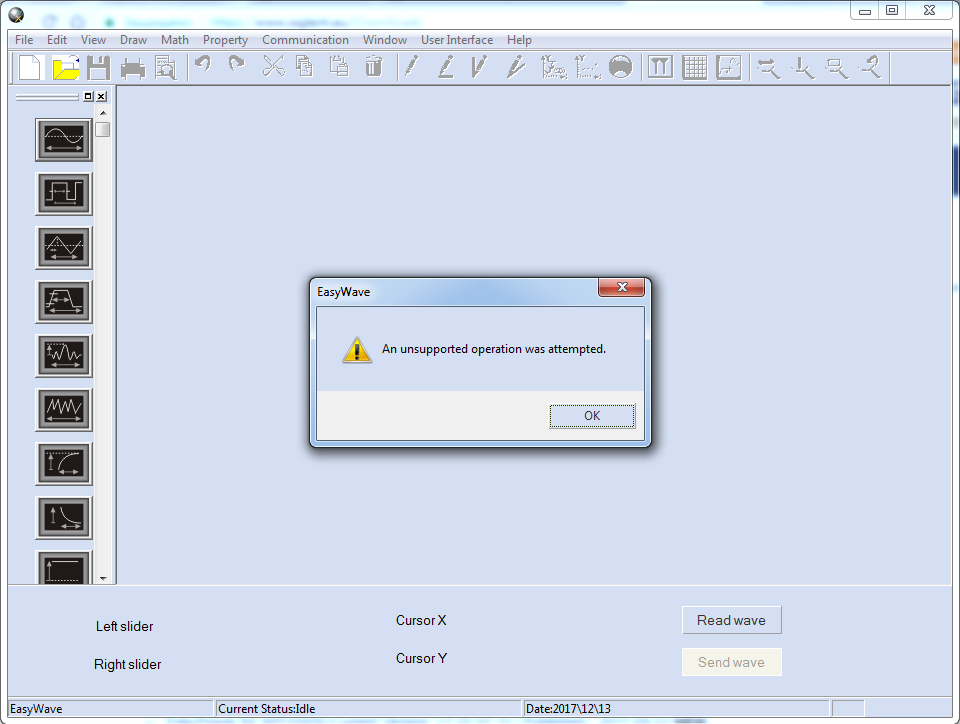

EasyWave unsupported operation EasyWave 1 1 1 25

Что нужно сделать:

1. Удалить старую версию EasyWave.

2. Скачать с сайта siglent.eu [2] последнюю версию. Я скачал EasyWave for SDG800/1000/5000 Current Version: V1.01.01.36 (Published:2017-09-22), файл Easywave_1.01.01.36_EN.zip.

3. После установки новой программы и подключения к прибору, как написано в руководстве (см. врезку), все заработало нормально.

1. Сначала нужно установить пакет NI-VISA, который следует скачать с сайта National Instruments (для закачки требуется регистрация). Это файл установщика наподобие NIVISA1700full.exe, размером порядка 767 мегабайт. Установка проблем не вызывает. Выполните все шаги, которые просит от Вас мастер установки (путь установки, выбор устанавливаемых пакетов, принятие условий лицензии).

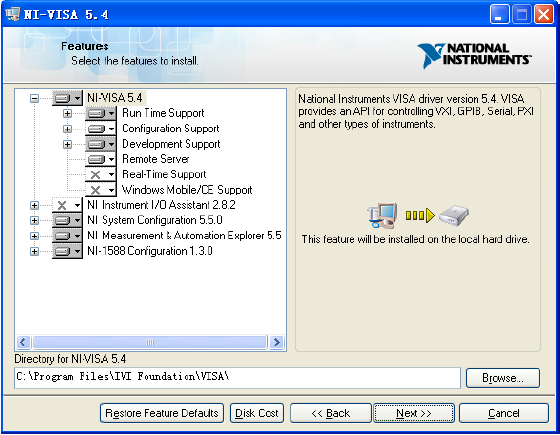

EasyWave NI VISA select packets

На этапе установки пакетов (см. скриншот) можно оставить все по умолчанию, как это рекомендует руководство по установке, но я на всякий случай выбрал "устанавливать все".

Примечание: если Вы не хотите устанавливать весь набор инструментов NI-VISA, то устанавливайте только NI-VISA runtime engine, что позволит экономить место на диске. Однако если Вы собираетесь сами писать программы на основе API NI-VISA, то устанавливайте пакет NI-VISA полностью.

По окончании установки понадобится перезагрузить компьютер.

2. Установите программу EasyWave. Просто запустите для этого установщик EasyWave_setup.exe, выполните все шаги по установке.

3. Подключите АКИП-3408/1 к компьютеру через USB. Запустите программу EasyWave. Для подключения к прибору зайдите в меню Communication -> Read wave. Откроется диалог настройки подключения к прибору (Device connect setting).

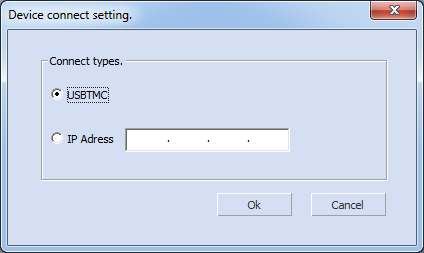

EasyWave Device connect setting

Выберите вариант USBTMC, кликните OK.

4. Следующее окно диалога (Read wave) предложит выбрать устройство из выпадающего списка Device List. Скорее всего там будет только один выбор, так что ничего выбирать не нужно, просто нажмите на кнопку Read wave.

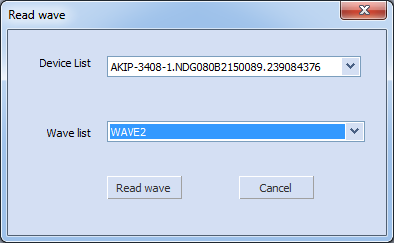

EasyWave Read wave Device List

Произойдет подключение к прибору, и программа прочитает форму сигнала из прибора. Нажмите Cancel в диалоге Read wave. Программа EasyWave готова к работе с АКИП-3408/1.

[Ссылки]

1. Siglent SDG805 5MHz Waveform Generator site:siglent.eu.
2. Siglent.eu download page site:siglent.eu.
3171213akip-3408-1.ZIP - программа EasyWave V1.01.01.36, документация.
4. 171213NI-VISA-170.ZIP - пакет NI-VISA версии 17.0.
5171213NIVISA1501full.zip - пакет NI-VISA версии 15.0.1.
