Экранирование стержневой магнитной антенны Печать
Добавил(а) microsin

Navtex это разновидность системы телекса по радио, работающая на частоте 518 кГц, применяемая в защищенной передаче сообщений сводок погоды и в судоходстве [2]. Для самодельного приемника Navtex автор использовал ферритовую антенну с экраном, защищающим от электрических помех. Такое экранирование абсолютно необходимо. Без экрана электрическое поле от высоковольтного источника питания монитора PC создает значительные помехи приему полезного сигнала. В быту есть также множество других источников помех, например от импульсных стабилизаторов тока дешевых светодиодных ламп.

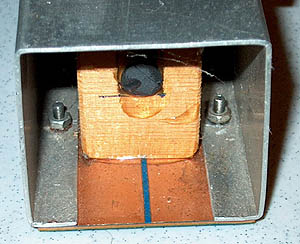

ferite rod aluminium screen split

Экран может быть реализован из алюминиевого квадратного провода и полосы фольгированного текстолита, прикрученного в месте разреза профиля вдоль. Разрез необходим, потому что без него экран будет задерживать не только электрические, но и магнитные поля, и ферритовая антенна перестанет работать (здесь приведен перевод статьи [1]).

[Проблема с экраном]

В процессе экспериментов обнаружилось, что ферритовая стержневая антенна почему-то работает эффективнее без экрана. Причина ухудшения чувствительности состоит в том, что линии магнитного поля концентрируются в середине, параллельно алюминиевому экрану, а не на его концах. Токи индуцируемые в экране, приводят к потерям сигнала.

Только когда пространство между стержнем антенны и стенкой экрана было увеличено на расстояние более 10 см, экран перестал влиять на чувствительность магнитной антенны. Но тогда размер конструкции антенны с экраном значительно увеличивается: диаметр антенны должен быть 20 см. и больше!

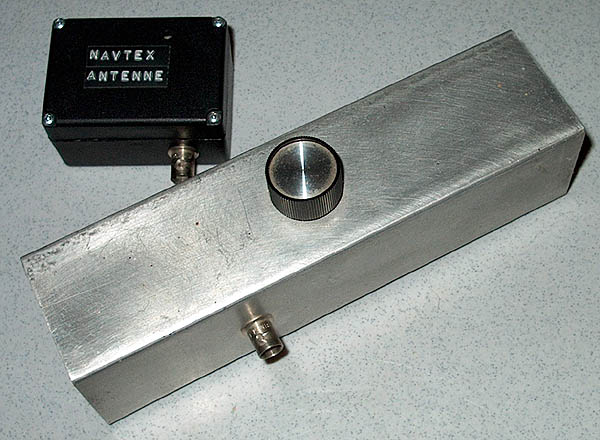

ferrite rod antennas

На фотографии показаны 2 варианта исполнения магнитных антенн, причем маленькая антенна в черной коробочке работает эффективнее, чем большая. В чем тут секрет?

[Решение]

Проблема решается применением плоского кабеля вместо алюминиевых стенок. Такой кабель использовался в старых компьютерах для подключения жестких и гибких дисков и CD-ROM.

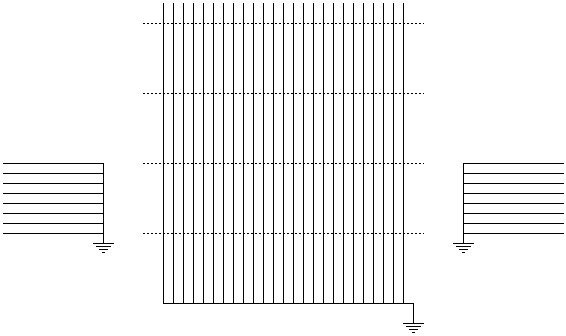

ferite rod flat cable screen sch

Провода плоского кабеля заземляются с одного конца. На другом конце провода не должны ни с чем соединяться, даже не должны соединяться с другими проводами этого кабеля! Так как вместо сплошной стенки используется отдельные провода, то невозможно индуцирование токов в экране. При таком экранировании устраняются помехи только от электрического поля, магнитное поле проходит свободно.

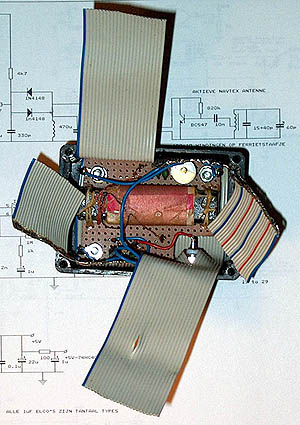

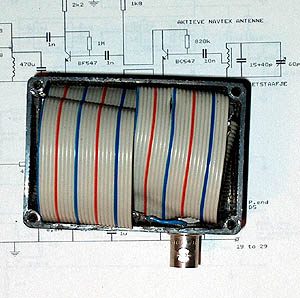

ferite rod flat cable screen open ferite rod flat cable screen closed

Гибкий кабель обертывается вокруг ферритовой антенны. Торцы ферритовой антенны также экранируются плоским кабелем. Это невозможно реализовать с помощью металлической пластины, так как получится замкнутый виток на конце ферритового стержня.

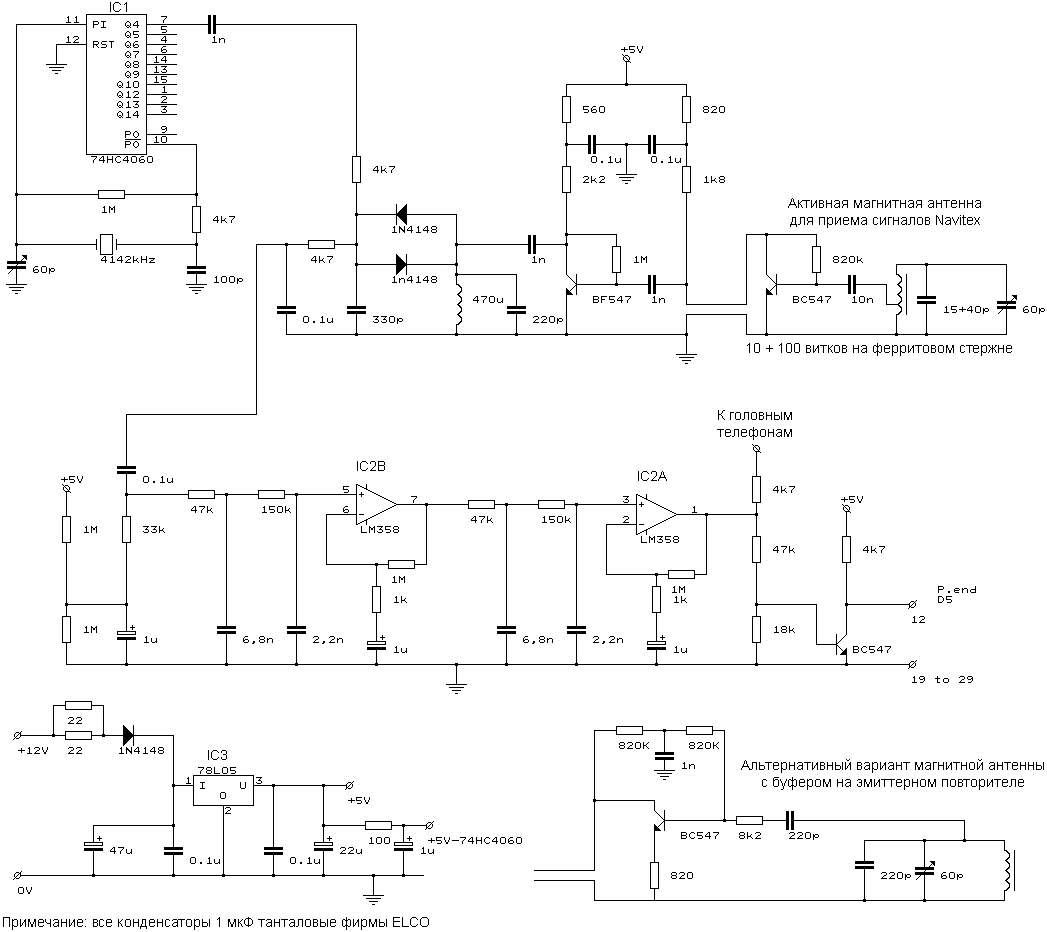

[Приемник Navtex со смесителем RA3AAE]

Navtex receiver RA3AAE sch with ferrite rod antenna

[Ссылки]

1. A SCREENED FERRITE ROD ANTENNA site:qsl.net.
2. Navtex site:wikipedia.org.
3. WORLDWIDE Navtex Broadcasts MF Maritime Stations site:dxinfocentre.com.
4. Loop antenna site:wikipedia.org.
