International amateur radio symbolQRP это радилюбительский термин, обозначающий радиосвязь минимальной мощностью на максимально возможное расстояние. Сам термин QRP произошел от стандартного Q-кода [3] связи телеграфом (морзянкой), где "QRP" или "QRP?" обозначает "Query Reduce Power" (запрос "Уменьшите мощность") и "Should I reduce power?" ("Должен ли я уменьшить мощность?"). Антонимом кода QRP служит код QRO (запрос на увеличение мощности).

[Философия QRP]

Большинство радиолюбительских трансиверов могут передавать примерно 100 ватт мощности в антенну, но в некоторых странах мира, таких как США, разрешена мощность на передачу до 1500 Ватт. Энтузиасты QRP утверждают, что это не всегда необходимо, и увеличение мощности вместе с тратой энергии создает проблемы в работе близко расположенных телевизоров, радиоприемников, телефонов. В конечном счете большая мощность передатчика противоречит правилам FCC Part 97, которые гласят, что для установки коммуникаций следует применять минимально необходимую мощность.

Текущий рекорд связи QRP: 1 микроватт на расстояние 2640 километров в 10-метровом диапазоне (28-29.7 МГц).

[Практика QRP]

Нет единого мнения по поводу того, какая мощность передатчика соответствует QRP. Большинство радиолюбительских организаций считают, что выходная мощность передатчика для типов связи CW, AM, FM и для передачи данных должна быть 5 ватт (или меньше). Также нет согласия по поводу максимальной выходной мощности SSB. Некоторые верят, что пиковая мощность (PEP) не должна быть 10 ватт, другие строго придерживаются лимита 5 ватт. QRPшники широко известны как радиолюбители, использующие мощность меньше 5 Ватт, иногда работающие на 100 миливаттах или даже меньше. Экстремально малые мощности 1 ватт и менее часто обозначаются радиолюбителями термином QRPp.

Радиосвязь QRP может быть сложна, так как требует повышенной квалификации радиолюбителя в части использования оборудования, особенно антенн. Известно, что увеличение чувствительности приемника (или эффективности антенны) вдвое теоретически в 2 раза увеличивает дальность связи, в то время как увеличение мощности передатчика в N раз увеличивает дальность связи в корень из N раз.

Связь QRP особенно популярна у операторов CW и радиолюбителей, которые используют современные цифровые режимы связи. Протокол PSK31 очень эффективен, узкополосный режим очень хорошо подходит для QRP.

[QRSS]

QRSS обозначает очень медленную передачу. Некоторые экстремалы-любители QRP используют принцип узкой полосы QRSS для компенсации уменьшения соотношения сигнал/шум. Термин QRSS произошел от стандартного Q-кода, используемого в телеграфном радиообмене, где "QRS?" означает вопрос "Shall I send more slowly?" (должен ли я передавать медленнее) и "QRS" запрашивает "Send more slowly" (передавайте медленнее).

Вместо того, чтобы непосредственно прослушивать такие медленные передачи, многие энтузиасты QRSS предварительно их записывают, чтобы проанализировать позднее, проигрывая запись в ускоренном режиме для приема "на слух", или применяя декодирование "на глаз" по отображению водопада (waterfall display) анализатора спектра.

Энтузиасты QRSS обычно используют некую форму кода Морзе, когда типичная длительность dit составляет не 1/10 секунды, а целую секунду, или в экстремальных случаях даже минуту. Применяются следующие методы кодирования:

• Морзянка по стандартному принципу передачи сигнала "включено-выключено".
• FSKCW Frequency-Shift Keying CW, где поднятие ключа ("key up", пауза между сигналами точек и тире) передается одной частотой, а опускание ключа ("key down", передача сигнала точки или тире) происходит на другой частоте. Передатчик излучает непрерывно, информация передается манипуляцией частоты.
• DFCW Dual Frequency CW, где dit (точка) передается на одной частоте, dah (тире) на другой, и в паузах между передачами точек и тире несущая выключена, ли передается какая-то третья частота. С передачей DFCW время dah обычно такое же короткое, как и длина dit, и короткие промежутки между dit и dah в пределах одного символа часто удаляются.

Некоторые любители применяют техники QRSS для других узкополосных коммуникационных кодов или протоколов, таких как Slowfeld вариант Hellschreiber, телевидение с медленной разверткой (slow-scan television, SSTV), MT63 и т. п.

[Оборудование]

Большинство больших, мощных коммерческих трансиверов позволяют оператору работать на пониженной мощности выходного сигнала, соответствующей уровням QRP. Начиная с 1960-х годов существуют коммерческие трансиверы, специально разработанные для работы на мощности, близкой к QRP. В 1969 году американский производитель Ten-Tec представил трансивер Powermite-1. Это радио было одно из первых трансиверов, собранных Ten-Tec (был также MR-1, по сути такой же, но продаваемый в виде набора для сборки). Трансивер был организован по модульному принципу (все его каскады находились на отдельных печатных платах), он мог работать с выходной мощностью 1 или 2 ватта, и приемник работал по принципу прямого преобразования, подобно приемникам из китов Heathkit линеек HW-7 и HW-8. Многие радиолюбители становились адептами QRP по мере роста своей квалификации. Поскольку радиосвязь QRP стала более популярной в последнее время, производители радиооборудования начали больше предлагать трансиверов, специально предназначенных для энтузиастов QRP [4]. В США популярны модели трансиверов Elecraft KX3, K2 и K1, Yaesu FT-817, Icom IC-703, 516 Argonaut V и новый 539 Argonaut VI от TenTec.

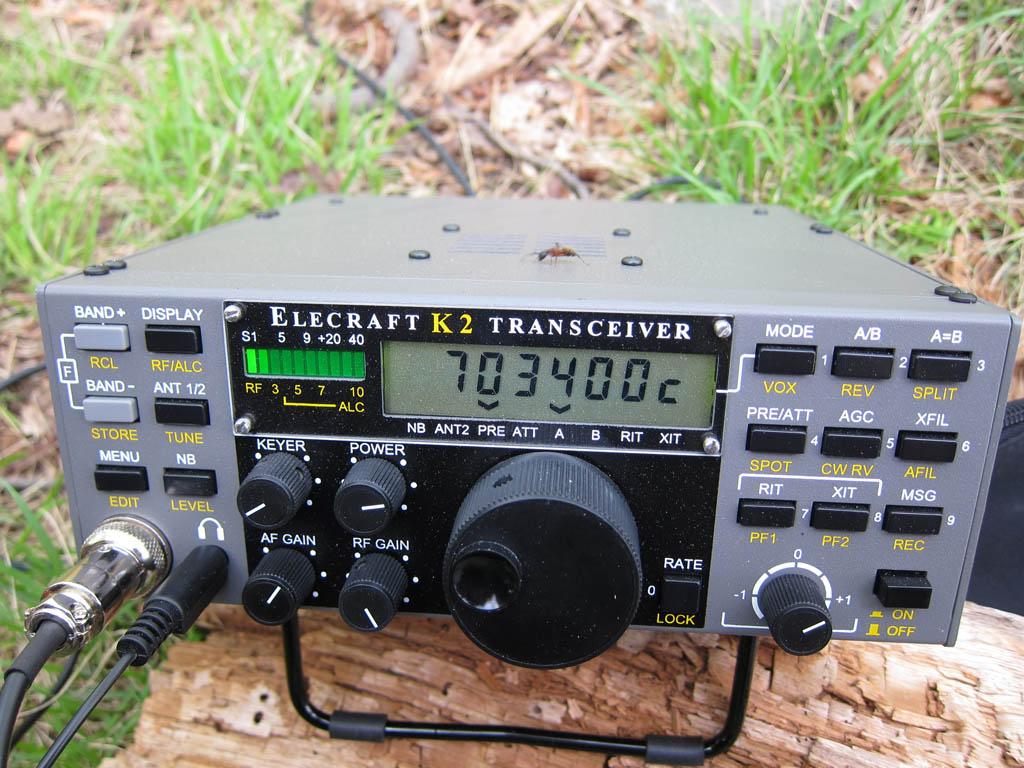

Elecraft K2

Есть также популярные QRP-киты Hendricks. Энтузиасты QRP работают в HF-диапазонах на портативном оборудовании, которое помещается целиком в рюкзак, даже с антеннами и источником питания. Некоторые QRP-любители предпочитают сами конструировать свое оборудование на основе китов или с нуля.

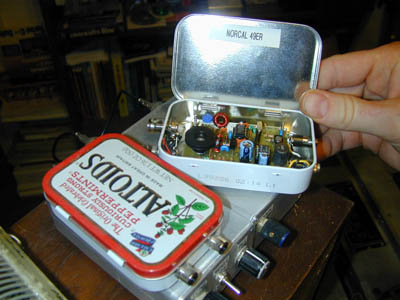

QRP Altoids

Многие популярные разработки основаны на микросхеме смесителя NE602 или её аналоге NE612, например трансиверы серий K1, K2, ATS компании Softrock SDR.

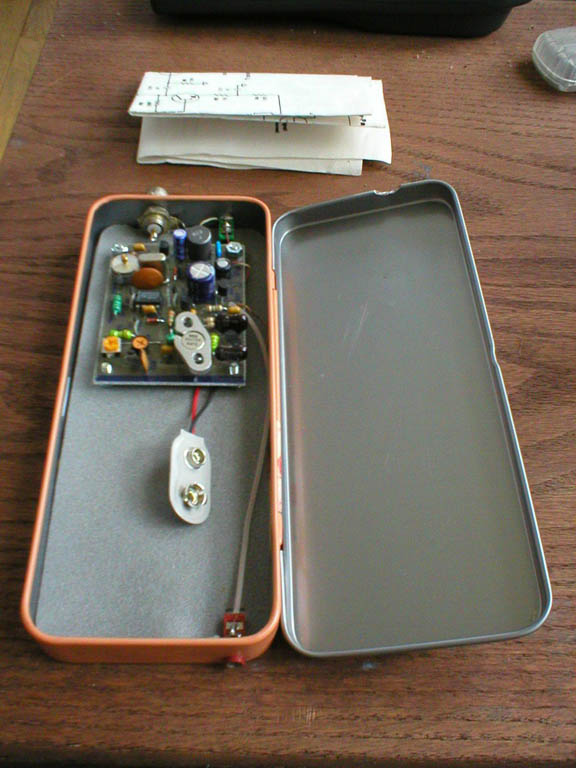

QRP homemade CW Transceiver

[Конкурсы и премии]

Есть определенные действующие премии, конкурсы, клубы и соглашения, посвященные энтузиастам QRP.

В США это ноябрьские Sweepstakes, в июне и сентябре VHF QSO Parties, в январе VHF Sweepstakes и ARRL International DX Contest, а также множество больших международных соревнований, обозначающих специальные категории QRP. Например, по время ежегодного ARRL Field Day contest осуществляются QSO (связи от радиолюбителя к радиолюбителю, ham-to-ham) используя трансиверы с питанием от батарей ("QRP battery power").

Клуб QRP ARCI спонсирует 12 конкурсов в течение года, специально для операторов QRP.

Традиционные награды клуба QRP ARCI включают "thousand-miles-per-watt" (тысячи-миль-на-ватт), которую может выиграть любой, кто предоставит доказательства соответствующей радиосвязи. QRP ARCI также предоставляет специальные награды для связей в пределах всех штатов (ARRL Worked All States), всех континентов (Worked All Continents), и награды клуба дальней связи DX Century Club, которые соответствуют условиям связи QRP. Другие клубы QRP также предоставляют подобные версии этих наград, и общие награды за достижение лучших радиосвязей QRP.

[Словарик]

AM Amplitude Modulation, амплитудная модуляция.

CW Continuous Wave, непрерывная несущая. В радиосвязи обозначает принцип передачи без частотной модуляции путем манипуляции несущей (включено/выключено), или непрерывное излучение длительное время одной частоты.

DFCW Dual Frequency Continuous Wave, двухчастотный принцип работы телеграфом с отключением несущей в паузах.

dah длительность тире кода Морзе (три интервала dit).

dit самый короткий интервал кода Морзе (длительность точки).

FM Frequency Modulation, частотная модуляция.

FSKCW Frequency-Shift Keying Continuous Wave, постоянная несущая с манипуляцией по частоте.

HAM общепринятое международное обозначение радиолюбительской связи.

HF High Frequency, высокая частота, ВЧ.

LSB однополосная амплитудная модуляция с подавленной несущей, передается нижняя полоса частот, см. SSB.

PEP peak envelope power, пиковая мощность огибающей.

SSB Single Side Band, дословный перевод "одна боковая полоса". Имеется в виду тип радиосвязи с амплитудной модуляцией и подавленной несущей, когда передается только одна полоса спектра сигнала, выше или ниже несущей частоты. Различают SSB с передачей верхней полосы частот (Up Side Band, сокращенно USB) и нижней полосой (Low Side Band, LSB.

USB однополосная амплитудная модуляция с подавленной несущей, передается верхняя полоса частот, см. SSB.

waterfall водопад. В контексте радиоприема обозначает отображение изменения спектра частот во времени. Такое название принцип отображения получил потому, что спектр медленно прокручивается с течением времени вниз или вверх, что похоже на поток воды.

[Ссылки]

1. QRP operation site:wikipedia.org.
2. Q code site:wikipedia.org.
3. Смеситель NE602.
4. List of QRP Transceivers site:wikipedia.org.
