Плеер MP3 Perfeo COLORlite Печать
Добавил(а) microsin

Китайцы в очередной раз удивили - насколько дешево они умеют делать электронные устройства. Купил в Ашане плеер MP3 по цене 90 (!) рублей. Конечно, это была цена со скидкой (вероятно по уценке), в других магазинах цена на аналогичный плеер колеблется от 180 до 230 рублей. Мне этот плеер был не нужен, вполне устраивал смартфон Xiaomi, но было просто очень интересно, что у него внутри.

Perfeo COLORlite pack top Perfeo COLORlite pack bottom

Производитель Винойл Электроникс Ко. ЛТД, 518102, Китай, Шэньчжень, округ Бао Ан, модель PF_A4192. Заявлены следующие параметры:

• Встроенной памяти нет
• Слот microSD, максимальный объем карты памяти 32 гигабайта
• Подключение к компьютеру USB 2.0 через разъем miniUSB
• Поддержка аудиоформатов - MP3, WMA
• Питание встроенный Li-Ion аккумулятор, максимальное время работы 6 часов
• Зарядка аккумуляторов от USB, тип разъема для зарядки miniUSB
• Материал корпуса пластик, размеры (ширина x высота x толщина) 40x29x13 мм
• Вес 15 .. 20 г
• Мощность звука (на канал) 30 мВт, частотный диапазон 20 - 20 000 Гц, аудиоджек 3.5 мм

Perfeo COLORlite red Perfeo COLORlite red left Perfeo COLORlite red right

Карта памяти и наушники в комплект не входят.

[Железо плеера Perfeo COLORlite]

Разбирается плеер очень легко, верхняя панель держится на двух защелках, расположенных на левой и правой сторонах корпуса.

Perfeo COLORlite PCB bottom keys

После этого надо аккуратно отогнуть стенку пластмассового корпуса возле разъема miniUSB, и можно начиная с этой стороны извлечь всю электронику из корпуса.

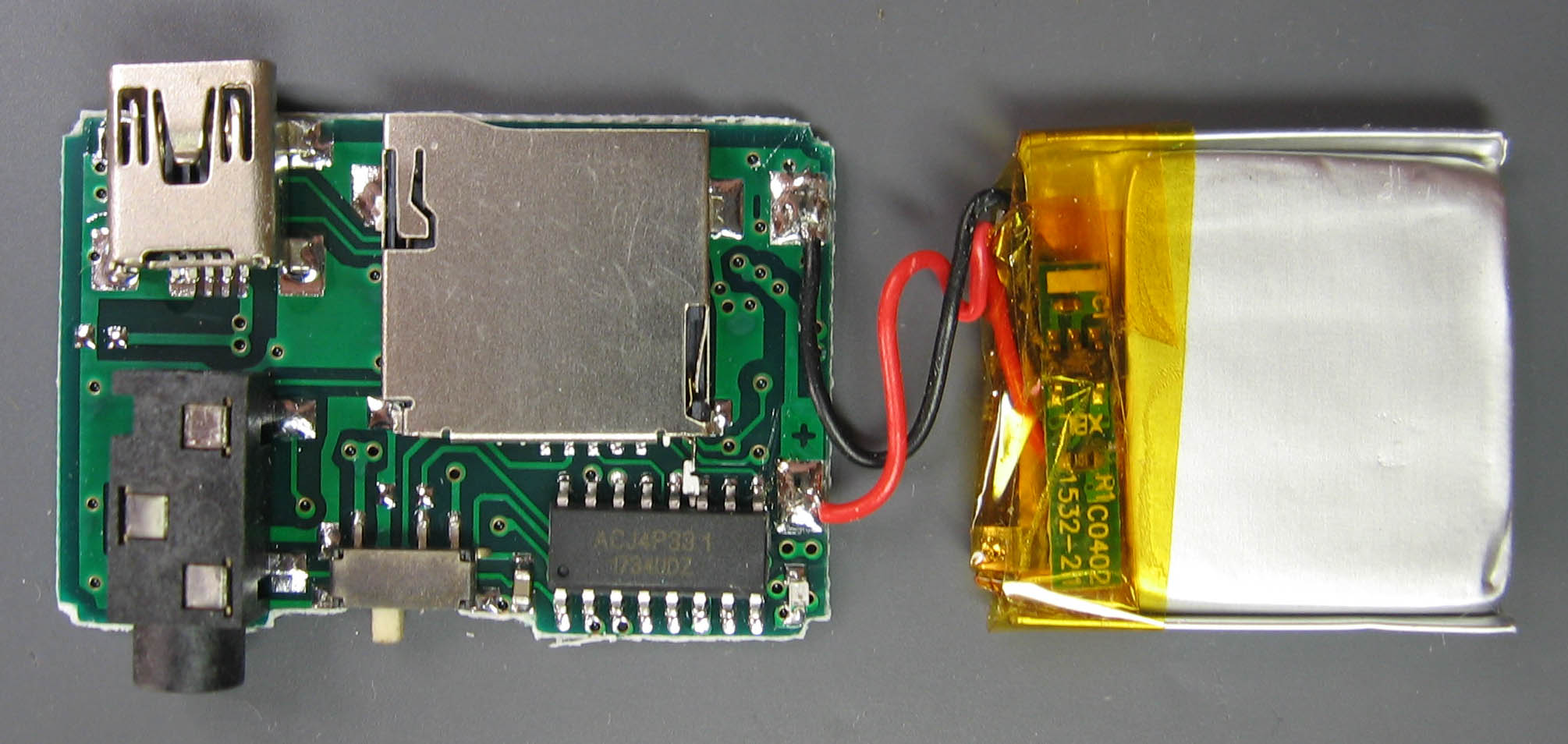

Perfeo COLORlite PCB top

Внутри плеер построен на микросхеме с надписями ACJ4P33.1 и 1734UDZ в корпусе SOIC16. В ней интегрирован хост SPI для работы с картой microSD, устройство USB MSD для доступа к установленной карте через USB, декодер сжатых форматов аудио, усилитель для наушников, контроллер клавиатуры и всей логики плейера. Поиск даташита в интернете ничего не дал.

Аккумулятор применен неизвестной емкости, никаких надписей на нем нет. Судя по маленькой платке рядом с аккумулятором, работает аккумулятор вместе с контроллером зарядки и разряда - т. е. гарантируется отсутствие перезаряда и чрезмерного разряда. Когда аккумулятор полностью разряжен, напряжение на черном и красном проводе отсутствует. Ток заряда при полностью разряженном аккумуляторе начинается с 200 мА, и далее постепенно уменьшается до 5 мА (вероятно, столько тока потребляет красный светодиод плеера). Полная зарядка по времени занимает примерно пару часов, после чего падение тока останавливается.

[Общие впечатления]

У этого плейера по сути недостатки следующие:

- Очень хлипкая и некачественная конструкция. Клипса отваливается, карточка microSD застревает, когда её нужно извлечь, упираясь изнутри о стенку корпуса.
- Разъем 4-контактного аудиоджека (от гарнитуры с кнопкой) иногда плохо соединяется, необходимо его повернуть или вставить повторно.
- Отсутствует индикация окончания заряда аккумулятора.
- Не запоминает установленную громкость звучания.
- Устаревший разъем miniUSB, гораздо лучше было бы использовать Type-C.

Что понравилось: конечно цена. Очень хорошо работает прокрутка вперед и назад по файлу, если долго удерживать кнопку. Запоминает последний воспроизводимый файл. Громкость звука на моих 18-омных наушниках-затычках очень высокая. Звучания отличное, даже лучше чем у моего смартфона Xiaomi Mi A3, зависит только от качества используемых наушников.
