Приемники на микросхеме MK484 Печать
Добавил(а) microsin

Здесь приведено несколько схем радиоприемников на популярной микросхеме MK484 "radio on a chip" (перевод статьи [1]). У этого удивительного устройства только 3 вывода, как у обычного транзистора (пластмассовый корпус TO92); для подключения используются земля, вход и выход (GND/IN/OUT). Подробнее см. даташит производителя (на Википедии [2] даны ссылки).

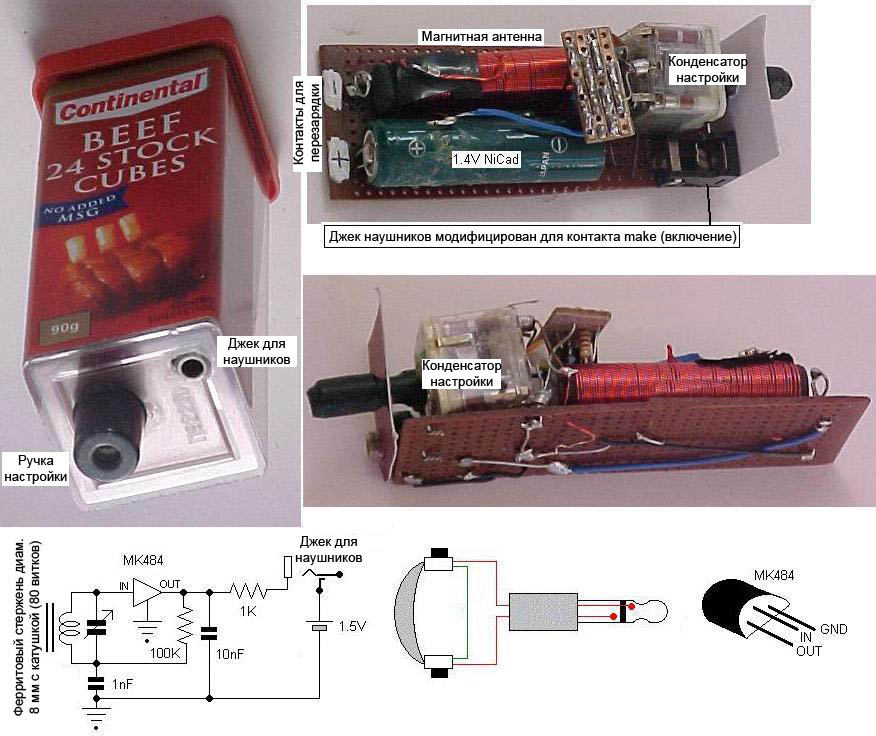

Питание на схему подается от одной батарейки на 1.5V (можно использовать никель-кадмиевый аккумулятор) через наушники при подключении джека, так что даже не нужен выключатель питания. На фотографиях ниже показана конструкция автора, собранная в коробке из-под ветчины.

MK484 stockcaseradio

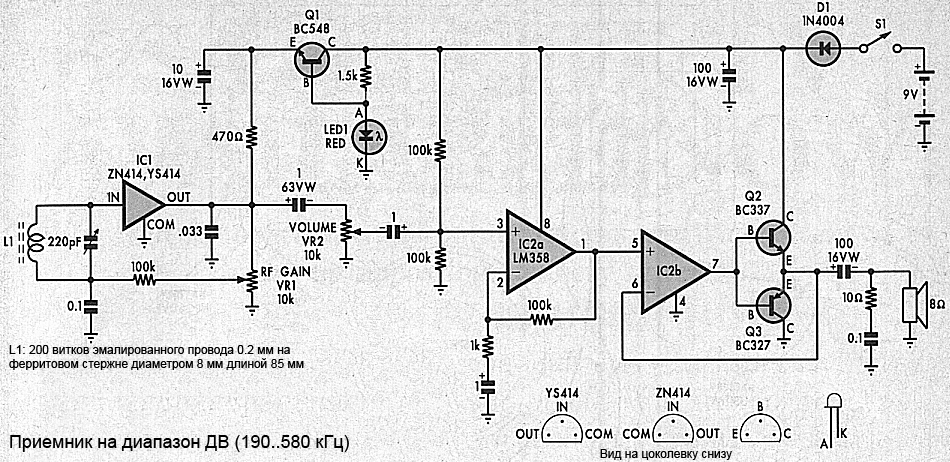

Еще одна схема была опубликована в австралийском журнале "SILICON CHIP", автор Darren Yates. Схема рассчитана на прием длинных волн (190..580 кГц). Она отличается тем, что содержит регулятор усиления на переменном резисторе VR1, регулятор громкости на VR2 и УНЧ.

MK484 dywxradio

[Регенератор]

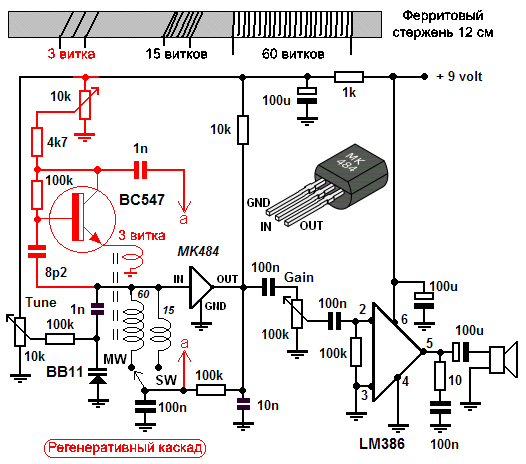

Эта схема была опубликована на немецком сайте [3]. На транзисторе BC547 собран регенеративный каскад, перестройка по диапазону осуществляется с помощью варикапа.

MK484 regenerator

Еще одна похожая конструкция регенератора на MK484 показана по ссылке [4].

В интернете можно найти заметки, что MK484 может работать на частотах КВ-диапазона 80 метров (HF 3.5-3.8 МГц) и даже 40 метров (HF 7-7.4 МГц), но практические эксперименты показывают, что это абсолютно неверно. На самом деле MK484 эффективно работает только на частотах ниже 3 МГц, что подтверждает график из даташита производителя. Скорее всего такая частотная характеристика сделана специально, чтобы снизить вероятность самовозбуждения усилителя MK484.

Параметр Симв. MIN nom MAX Ед.
Напряжение питания VCC 1.1 1.4 1.8 V
Выходное напряжение VOUT 0.8 - 1.5 mV
Ток потребления ICC - 0.3 - mA
Диапазон рабочих частот fR 150 - 3000 кГц
Входное сопротивление ZIN - 4 -
Коэффициент общих гармонических искажений   - 4 - %
Диапазон автоматической регулировки усиления (Autonatic Gain Control, AGC) AGC 30 - - dB
Усиление мощности GP - 70 - dB

[Супергетеродин]

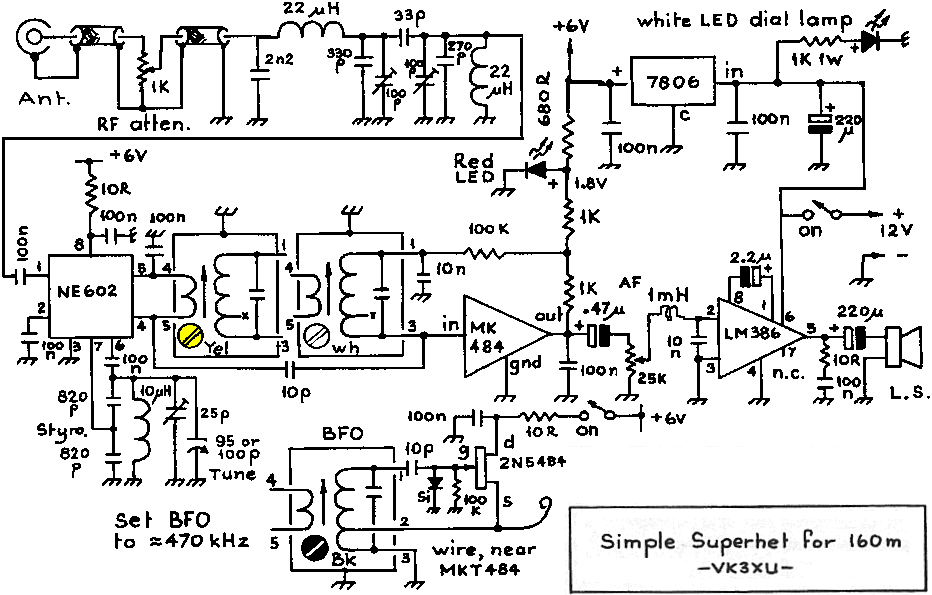

Другая хорошая схема была разработана радиолюбителем VK3XU, здесь MK484 использовалась в качестве усилителя фиксированной промежуточной частоты 470 кГц. Это супергетеродинный приемник на радиолюбительский диапазон 160 м (1.81-2 МГц). Оригинальное решение, поскольку MK484 содержит примерно 10 транзисторов для реализации нескольких каскадов усиления, АРУ и детектора АМ. За счет этого общая схема супергетеродина значительно упрощается.

MK484 160m super radio

[Ссылки]

1. MK484 featured Radio Designs site:vk6fh.com.
2. MK484 site:wikipedia.org.
3. Een eenvoudige portable radio voor midden en korte golf met de MK 484 site:members.home.nl.
4. MK484 One Chip Radio site:reviseomatic.org.
