Зарядное устройство LiitoKala Lii402 Печать
Добавил(а) microsin

LiitoKala Lii402 это интеллектуальное зарядное устройство, эффективное по цене, по возможностям и простоте своего использования. Оно предназначено для автоматической зарядки аккумуляторов цилиндрической формы популярных типоразмеров 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440, AA, AAA, 26650, 26350, 25500, 20700, D-SC2000 и другие подобные. Заряжаемые аккумуляторные элементы могут быть литий-ионные Li-Ion (разновидностей 3.7V и 3.8V), никель-марганцевые Ni-Mh, никель-кадмиевые Ni-Cd, литий-феррофосфатные LiFePo4.

Продается на AliExpress в полном комплекте по цене порядка 1000 рублей с бесплатной доставкой (около $17.5).

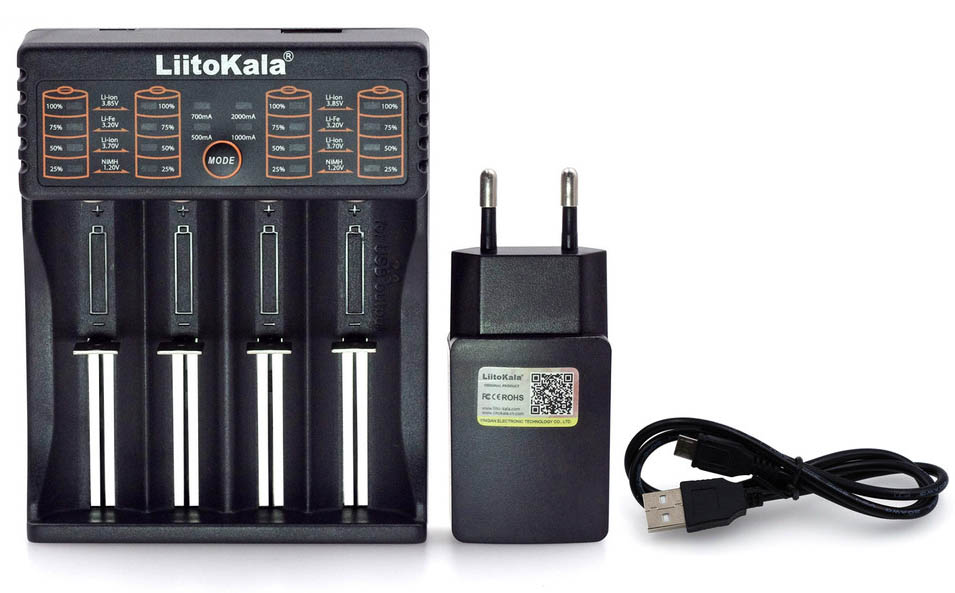

Liitokala Lii402

Есть также разновидности зарядных устройств Lii202, Lii100, LiiS1, отличающихся количеством заряжаемых батарей и мощностью.

Основные параметры и функции LiitoKala Lii402:

1. Может активировать полностью разряженные элементы от 0V.
2. Доступно 4 независимо работающих слота для установки цилиндрических аккумуляторов.
3. Есть USB-выход для подключения заряжаемого телефона.
4. Автоматически по напряжению определяет технологию батарей (на основе лития или никеля). Имеет встроенный микроконтроллер для реализации всех функций.
5. Зарядное устройство получает питание через стандартное гнездо microUSB, как обычный смартфон.
6. Есть 4 режима зарядки - 500 mAh, 700 mAh, 1000 mAh, 2000 mAh. Последний режим работает только на последнем, четвертом слоте.
7. Каждый слот зарядки снабжен четырьмя светодиодными индикаторами, показывающими процесс зарядки (25%, 50%, 75%, 100%) и тип заряжаемой батареи (Ni-Mh 1.2V, Li-Fe 3.2V, Li-Ion 3.7V, Li-Ion 3.85V).
8. Идентификация Li-Ion и Ni-Mh происходит автоматически, и есть возможность вручную подстроить режим зарядки для LiFePo4 и 3.85V Li-Ion аккумуляторов.
9. Обновляется для 0V батареи. Не заряжает любую батарею напряжением 1.65V..1.85V (может быть детектирован только ток обновления).
10. Есть защита от перезаряда и переразряда. Идентифицирует неисправную батарею и ситуацию установки батареи в обратной полярности.
11. Заряжает аккумулятор постоянным током и напряжением.
12. В качестве источника питания может использоваться стандартное зарядное устройство с выходным штепселем microUSB. Рекомендуется использовать блок питания на 5V, 2A.
13. Встроенное гнездо USB Type A может использоваться для зарядки смартфона током до 1000 mA.

[Кнопка, светодиоды и функции]

Кнопка. Когда к зарядному устройству подключено питание, нажмите кнопку для изменения типа батареи. Зарядка начнется через 5 секунд после установки типа батареи (3.2V или 3.85V). Аккумуляторы 1.2V Ni-Mh от 3.7V Li-Ion отличаются друг от друга автоматически, так что операцию установки типа батареи нужно делать только для 3.2V (LiFePo4) и 3.8V (LiIon) батарей.

Когда зарядка началась, можно в любой момент поменять ток зарядки на один из 4 вариантов (500 mAh, 700 mAh, 1000 mAh, 2000 mAh) длительными нажатиями на кнопку. Самый большой ток зарядке доступен только на последнем, четвертом слоте.

Светодиоды. У зарядного устройства посередине, возле кнопки, есть 4 оранжевых светодиода, показывающих текущий режим зарядки по току. Каждый из 4 слотов снабжен 4 голубыми светодиодами, показывающие процент заряда и тип заряжаемого аккумулятора.

Когда к зарядному устройству подключено питание 5V, все светодиоды немедленно вспыхнут. Если ни в один слот не установлена для зарядки батарея, то оранжевый светодиод 500 mAh останется гореть, остальные светодиоды погаснут. Когда в слот определена установка батареи, все 4 светодиода слота загорятся, и светодиод 3.7V будет продолжать мигать, чтобы показать ручной режим установки типа батареи. Если со стороны пользователя не последовало никаких действий, то через 5 секунд тип батареи будет определен автоматически и начнется процесс зарядки, при этом 4 голубых светодиода слота будут показывать ход процесса зарядки. Короткое нажатие на кнопку покажет на 5 секунд установленный тип заряжаемого аккумулятора. Если питание подключено, то при установке аккумулятора будет быстро показана его оставшаяся емкость.

Выходной порт USB зарядки. Когда было определено подключение нагрузки к порту зарядки, светодиод 3.7V Li-Ion четвертого слота начнет мигать несколько секунд, затем все 4 светодиода приблизительно покажут уровень заряда подключенного заряжаемого устройства.

Напряжение на выходном порту USB в режиме отключенной нагрузки 4.9-5.3V. Выходной ток 1000 mA. Четвертый слот может использоваться для подключения разряжающей нагрузки. Под нагрузкой 1000 mA выходное напряжение находится в пределах 4.75-5.25V. Порог защиты от переразряда 3.0±0.1V.

[Технические характеристики]

Вход Стандартное зарядное устройство для смартфона или планшета 5V 2A, гнездо microUSB.
Входные токи зарядки 500mAh X 4, 700mAh X 3, 1000mAh X 2, 2000mAh X 1 (последнее только на четвертом слоте).
Выходные напряжения
Ni-MH/Cd 1.2V: 1.42-1.55V Li-Ion 3.7V: 4.2V
Li-Ion 3.8V: 4.35V Li-Fe 3.2V: 3.65V
Выход USB 5V, 1A
Собственный ток потребления ≤ 15 mA
Размеры 112 x 90 x 30 мм
Вес 112 грамм

[Ссылки]

1. Liitokala Lii402 Lii202 Lii100 LiiS1 18650 Charger 1.2V 3.7V 3.2V AA/AAA 26650 NiMH li-ion battery Smart Charger 5V 2A EU Plug site:aliexpress.com.
