Здесь приведен перевод интересной статьи [1], описывающей принцип блокировки работы сотовой связи.

[Принципиальная схема]

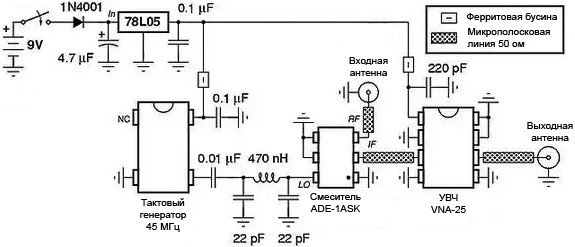

cell phone jammer sch

Показанная на схеме выше глушилка сотовых телефонов работает на частоте GSM800, которую используют для работы большинство сотовых телефонов. Здесь есть управляемый напряжением генератор (voltage-controlled oscillator, сокращенно VCO), частота которого меняется под влиянием внешнего сигнала. Это очень эффективная схема, однако её может быть сложно повторить для новичков без специального лабораторного оборудования для анализа радиосхем.

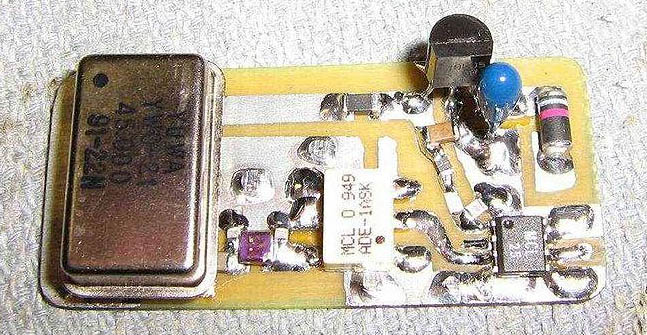

cell phone jammer PCB

В качестве источника опорного сигнала можно использовать генератор тактов 45 МГц, выход которого подключен к порту LO смесителя ADE-1ASK. В схеме также присутствуют цепи согласования волнового сопротивления, обеспечивающие корректное прохождение сигналов через смеситель. Это согласует выходное сопротивление локального генератора с волновыми сопротивлениями других компонентов схемы.

Вход радиосигнала (RF input) поступает с первой 800 МГц антенны на порт RF (сокращение от Radio Frequency, радиочастота) смесителя. Используемый смеситель рассчитан на частоты до 600 МГц, однако здесь он работает достаточно хорошо. Выходной сигнал смесителя IF (сокращение от Intermediate Frequency, промежуточная частота) поступает на вход усилителя VNA-25, повышающий уровень мощности сигнала на 15-16 dbm. Усиленный сигнал передается на вторую антенну.

Как все это работает? Все сотовые телефоны, использующие GSM800, всегда разделяют свои частоты передачи и приема на 45 МГц. Таким образом, если мобильный телефон попытается сделать вызов, то он будет заблокирован своим собственным сигналом, который будет возвращен к нему. Когда Вас раздражает какой-то телефонный болтун - включите эту глушилку, и он услышит собственную речь в своем мобильнике.

Профессиональные устройства, работающие по схожему принципу, используют в "безопасных комнатах" посольств и банков. Кроме того, Вы можете использовать это устройство, чтобы блокировать любые основанные на сотовой связи системы слежения, использующие Ваш GPS, чтобы отследить пешеходный маршрут или определить путь следования автомобиля. В принципе таким способом можно заблокировать использование систем IED (Improvised Explosive Device), запускаемых звонком на сотовый номер.

Устройство было собрано в старом алюминиевом корпусе.

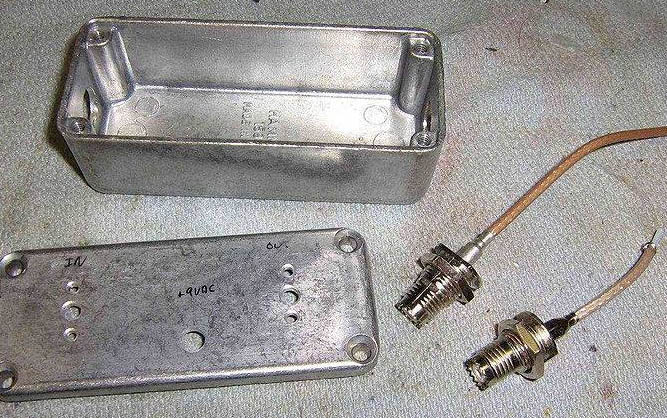

cell phone jammer case

Подсоединение кабелей коннекторов антенн:

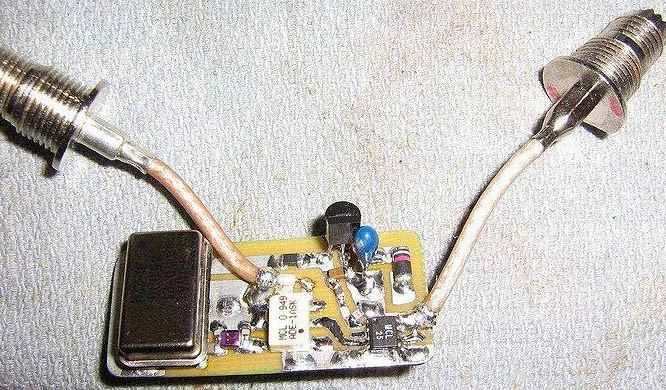

cell phone jammer inRF outRF

Батарейка 9V размещена внутри, и наружу были выведены две антенны и тумблер включения питания.

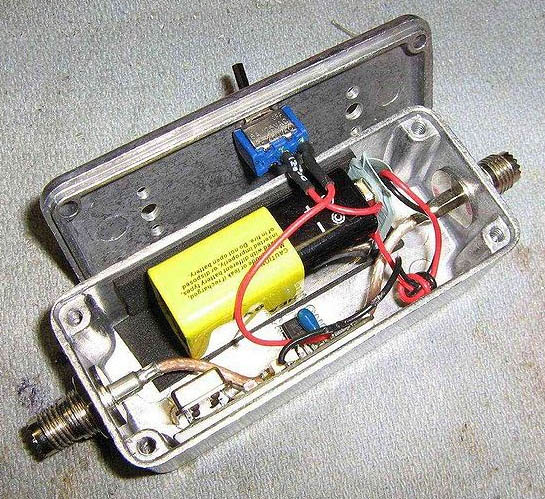

cell phone jammer assembly

Внешний вид готового устройства:

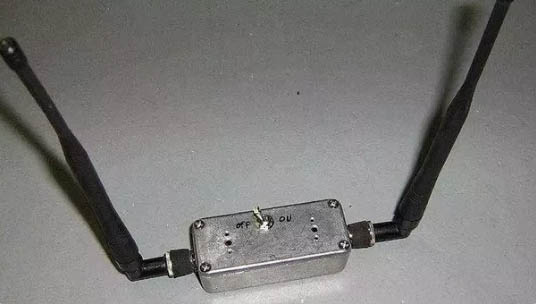

cell phone jammer view1

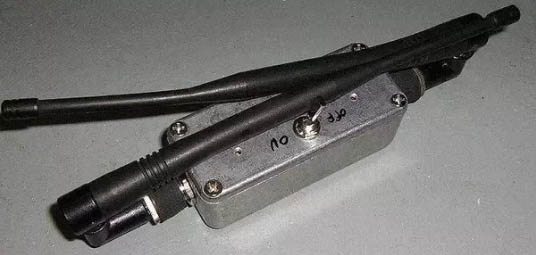

cell phone jammer view2
